| 브랜드 이름: | IWAVE |
| 모델 번호: | FDM-615PTM |
| MOQ: | 2 유닛 |
| 가격: | negotiable |
| 배달 시간: | 5~8일 |
| 지불 조건: | 패/기음, 디/피, 티/티 |

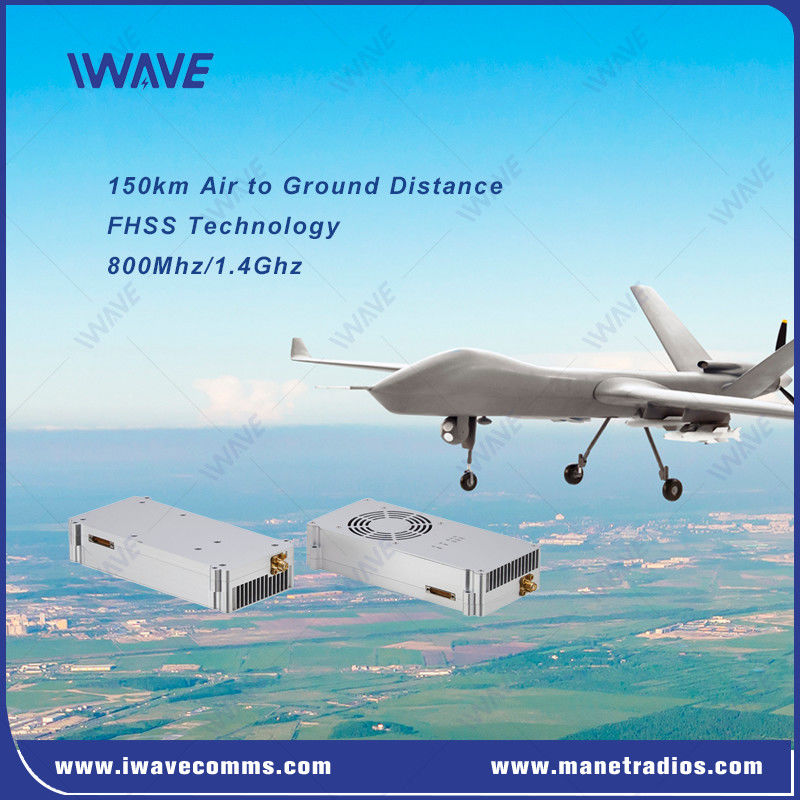

150km 장거리 무선 HD 비디오 송신기 드론
설명
의FDM-615PTM장거리 비디오 및 데이터 다운링크를 위해 설계된 최첨단 무선 전송 장치로, 고정 날개 드론과 헬리콥터를 포함한 무인 항공기 (UAV) 에 특히 초점을 맞추고 있습니다.이 솔루션은 비상 통신과 같은 응용 프로그램에 이상적입니다., 전력망 순찰 모니터링, 해상 작전, 그리고 첫 번째 응답자.
새로운 동적 주파수 선택, 자동 전력 제어, 강력한 NLOS 기능, 주파수 점프 및 초 넓은 L 대역 범위 1420-1530Mhz 주파수는 강력한 간섭과 항장충 면역을 제공합니다!
280g의 무게와 작은 크기는 FDM-615PTM를 마이크로 무인 플랫폼에서 고품질 무선 비디오 및 텔레미터 통신에 이상적인 후보로 만듭니다.
주요 특징
|
 |
주파수 점프 스펙트럼 (FHSS):
의FDM-615PTM사용FHSS장거리 데이터 전송에 대한 신뢰성, 노이즈 및 간섭에 대한 뛰어난 면역성
장거리 및 NLOS 능력:
이 단위는 안정적인 통신을최대 150km(정확한 시선)2dBi 유리섬유 안테나, 높은 성능의 UAV를 위해 이상적입니다.VTOL그리고고정 날개 드론.
HD 비디오 전송을 위한 높은 데이터 속도:
거리에서150km,FDM-615PTM제공8~12 Mbps데이터 처리량,풀 HD 1080P60비디오 스트리밍입니다. 이것은 감시, 원격 모니터링, 미션 제어와 같은 실시간 비디오 애플리케이션에 매우 중요합니다.
낮은 지연:
이 장치는짧은 지연시간 (60-80ms)심지어 먼 거리에서도 실시간 피드백과 제어 기능을 보장합니다. 이 기능은 특히 원격 기말 제어 또는 카메라 표적 같은 작업에 중요합니다.
적용
UAV:고정 날개 드론, VTOL, 헬리콥터의 장거리 통신
첫 번째 응답자:비상 상황에서의 신속한 배치를 위한 비상 통신
전력망 모니터링:원격 검사용 장거리 데이터 및 비디오 전송
사양
| 일반 | ||
| 기술 | TD-LTE 기술 표준에 기반한 무선 | |
| 암호화 | ZUC/SNOW3G/AES ((128) 선택적 계층-2 | |
| 데이터 비율 | 30Mbps ((Uplink 및 Downlink) | |
| 범위 | 100km-150km (공중에서 지상) | |
| 용량 | 32 노드 | |
| NLOS 범위 | 5~10km 지대에서 지대까지 | |
| RF 전력 | 10와트 | |
| 지연시간 | 끝에서 끝: 60ms-80ms | |
| 변조 | QPSK, 16QAM, 64QAM | |
| 방해 방지 | 자동 주파수 점프 | |
| 대역폭 | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| 감수성 | ||
| 2.4GHZ | 20 MHz | -99dBm |
| 10MHz | -103dBm | |
| 5MHz | -104dBm | |
| 3MHZ | -106dBm | |
| 1.4GHZ | 20 MHz | -100dBm |
| 10MHz | -103dBm | |
| 5MHz | -104dBm | |
| 3MHZ | -106dBm | |
| 800 MHz | 20 MHz | -100dBm |
| 10MHz | -103dBm | |
| 5MHz | -104dBm | |
| 3MHZ | -106dBm | |
| 주파수 대역 | ||
| 2.4Ghz | 2401.5-2481.5 MHz | |
| 1.4Ghz | 1427.9-1447.9MHz | |
| 800Mhz | 806-826 MHz | |
| 전력 | ||
| 전력 입력 | DC 24V±10% | |
| 전력 소비 | 30W | |
| 공동체 | ||
| 전기 수준 | 2.85V 전압 영역 및 3V/3.3V 수준과 호환됩니다. | |
| 제어 데이터 | TTL 모드 | |
| 보드율 | 115200bps | |
| 전송 모드 | 패스 트러스 모드 | |
| 우선 순위 수준 | l 네트워크 포트보다 더 높은 우선 순위. 신호 전송이 울리면 제어 데이터가 우선 순위로 전송됩니다. | |
| 참고:1) 전송 및 수신 데이터는 네트워크에서 방송됩니다. 성공적인 네트워크 연결 후 각 FDM-615PTM 노드는 일련 데이터를 수신 할 수 있습니다.수신 및 통제, 당신은 자신의 형식을 정의해야합니다 | ||
| 인터페이스 | ||
| RF | 2 x SMA | |
| 이더넷 | 1xJ30 | |
| 공동체 | 1xJ30 | |
| 힘 | 1xJ30 | |
| 디버그 | 1xJ30 | |
|
|
