| 브랜드 이름: | IWAVE |
| 모델 번호: | FDM-615PTM |
| MOQ: | 2 유닛 |
| 가격: | 협상 가능 |
| 배달 시간: | 5~8일 |
| 지불 조건: | 패/기음, 디/피, 티/티 |

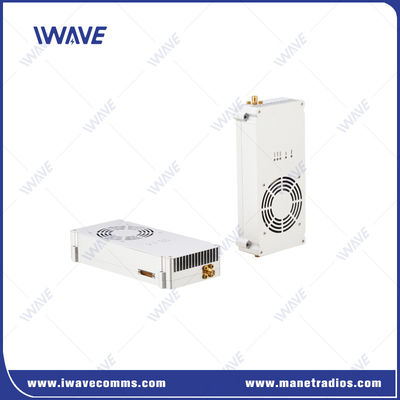

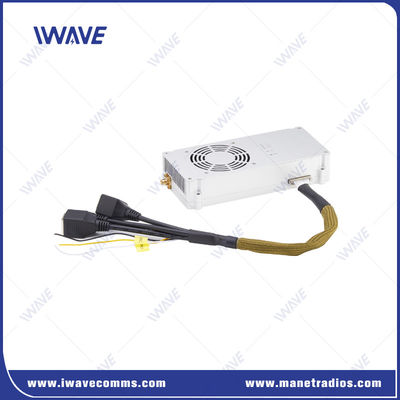

150km 장거리 드론 비디오 송신기 HD 비디오 및 풀 듀플렉스 데이터
설명
주파수 점프 퍼스퍼드 스펙트럼 (FHSS) 은 소음과 간섭에 대한 면역을 위해 가장 좋은 선택입니다.
FDM-615PTM는 FHSS를 사용하여 매우 긴 거리를 통해 비디오와 데이터를 안정적으로 전달합니다.
10W의 전송 전력으로 가장 작은 형태 요소이며 매우 긴 거리에 걸쳐 강력한 풀 듀플렉스 이더넷 / 시리즈 통신을 제공합니다.
API 문서, IWAVE의 강력한 R&D 지원으로, OEM는 이 단위를 두 번째 개발하거나 자동 무인 플랫폼에 빠르고 효율적으로 통합할 수 있습니다.
새로운 동적 주파수 선택, 자동 전력 제어, 강력한 NLOS 기능, 주파수 점프 및 초 넓은 L 대역 범위 1420-1530Mhz 주파수는 강력한 간섭과 항장충 면역을 제공합니다!

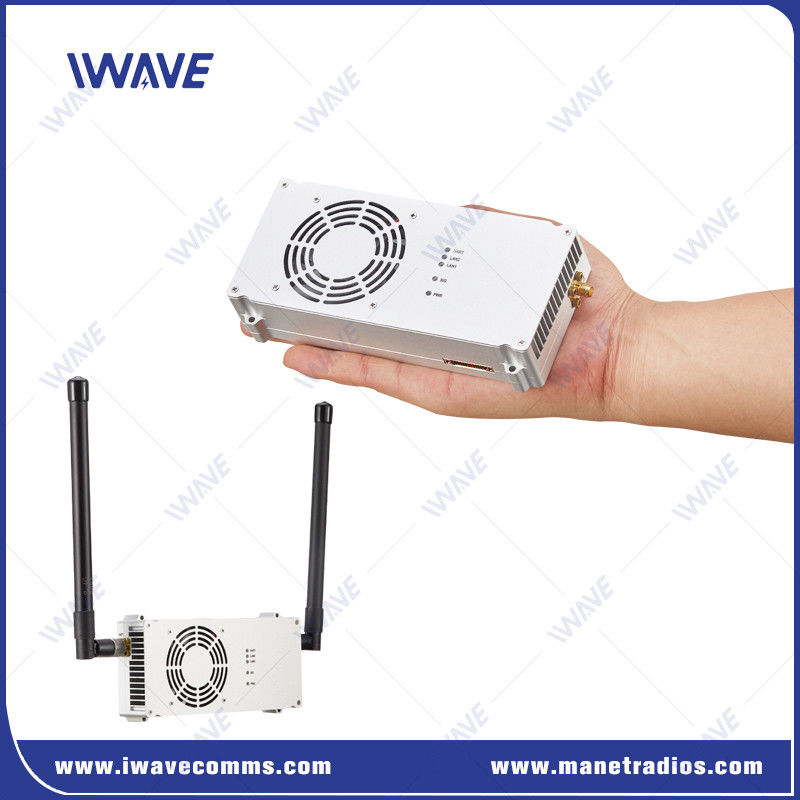

190g의 무게와 작은 크기는 FDM-615PTM를 마이크로 무인 플랫폼에서 고품질 무선 비디오 및 텔레미터 통신에 이상적인 후보로 만듭니다.
주요 특징
|
|
강력 한 장거리 통신
150km까지 명확하고 안정적인 라디오 신호 2dbi 유리섬유 안테나
HD 비디오 전송
거리가 150km이면 실시간 데이터 전송 속도는 8-12Mbps 정도입니다. 지상에서 풀 HD 1080P60 동영상 스트리밍을 받을 수 있습니다.
짧은 지연시간
150km 동안 60ms-80msof의 지연시간이 적어 생생하게 무슨 일이 일어나고 있는지 볼 수 있고 제어할 수 있습니다. FDM-615PTM 비디오를 사용하여 비행, 카메라를 겨냥하거나 기말을 조작하는 데 도움이됩니다.
UHF, L 대역 및 S 대역 운영
FDM-615PTM는 다양한 RF 환경을 충족시키기 위해 여러 주파수 옵션을 제공합니다. 800MHz, 1.4Ghz 및 2.4Ghz.자동 주파수 점프 스프레드 스프레드 스펙트럼 (FHSS) 은 사용 가능한 최고의 채널을 선택합니다., 그리고 필요한 경우 비행에 대안 채널로 원활하게 이동합니다
암호화된 전송
FDM-615PTM는 AES128를 채택하여 비디오 암호화하여 무단 접근 및 가로채기를 방지합니다.
플러그 앤 플레이
FDM-615PTM는 VTOL / 고정 날개 드론 / 헬리콥터에 대한 양방향 데이터 전송과 함께 150km의 공중에서 지상 풀 HD 비디오 다운링크를 제공합니다.복잡한 구속 절차 없이 작업을 설정하고 얻을 수 있도록 설계되었습니다
적용
FDM-615PTM는 고속 이동하는 큰 고정 날개 드론과 장거리 통신을 위한 UAV를 위해 특별히 설계되었습니다.비상 통신 및 해상.
사양
| 일반 | ||
| 기술 | TD-LTE 기술 표준에 기반한 무선 | |
| 암호화 | ZUC/SNOW3G/AES ((128) 선택적 계층-2 | |
| 데이터 비율 | 30Mbps ((Uplink 및 Downlink) | |
| 범위 | 100km-150km (공중에서 지상) | |
| 용량 | 32 노드 | |
| NLOS 범위 | 5~10km 지대에서 지대까지 | |
| RF 전력 | 10와트 | |
| 지연시간 | 끝에서 끝: 60ms-80ms | |
| 변조 | QPSK, 16QAM, 64QAM | |
| 방해 방지 | 자동 주파수 점프 | |
| 대역폭 | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| 감수성 | ||
| 2.4GHZ | 20 MHz | -99dBm |
| 10MHz | -103dBm | |
| 5MHz | -104dBm | |
| 3MHZ | -106dBm | |
| 1.4GHZ | 20 MHz | -100dBm |
| 10MHz | -103dBm | |
| 5MHz | -104dBm | |
| 3MHZ | -106dBm | |
| 800 MHz | 20 MHz | -100dBm |
| 10MHz | -103dBm | |
| 5MHz | -104dBm | |
| 3MHZ | -106dBm | |
| 주파수 대역 | ||
| 2.4Ghz | 2401.5-2481.5 MHz | |
| 1.4Ghz | 1427.9-1447.9MHz | |
| 800Mhz | 806-826 MHz | |
| 전력 | ||
| 전력 입력 | DC 24V±10% | |
| 전력 소비 | 30W | |
| 공동체 | ||
| 전기 수준 | 2.85V 전압 영역 및 3V/3.3V 수준과 호환됩니다. | |
| 제어 데이터 | TTL 모드 | |
| 보드율 | 115200bps | |
| 전송 모드 | 패스 트러스 모드 | |
| 우선 순위 수준 | l 네트워크 포트보다 더 높은 우선 순위. 신호 전송이 울리면 제어 데이터가 우선 순위로 전송됩니다. | |
| 참고:1) 전송 및 수신 데이터는 네트워크에서 방송됩니다. 성공적인 네트워크 연결 후 각 FDM-615PTM 노드는 일련 데이터를 수신 할 수 있습니다.수신 및 통제, 당신은 자신의 형식을 정의해야합니다 | ||
| 인터페이스 | ||
| RF | 2 x SMA | |
| 이더넷 | 1xJ30 | |
| 공동체 | 1xJ30 | |
| 힘 | 1xJ30 | |
| 디버그 | 1xJ30 | |
