| 브랜드 이름: | IWAVE |
| 모델 번호: | FDM-6802PTM |
| MOQ: | 2 유닛 |
| 가격: | negotiable |
| 배달 시간: | 5~8일 |
| 지불 조건: | 패/기음, 디/피, 티/티 |

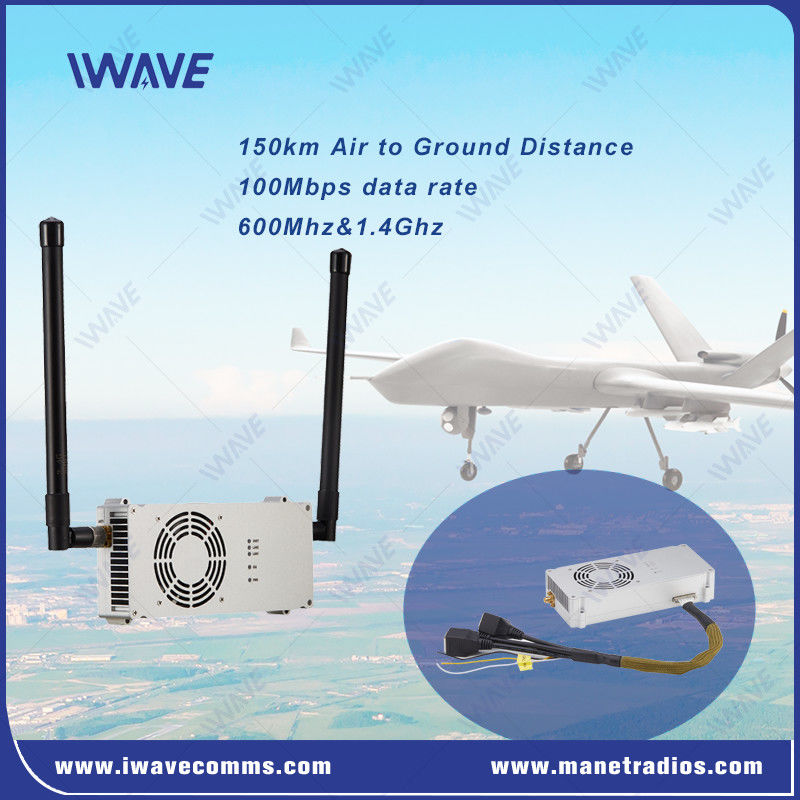

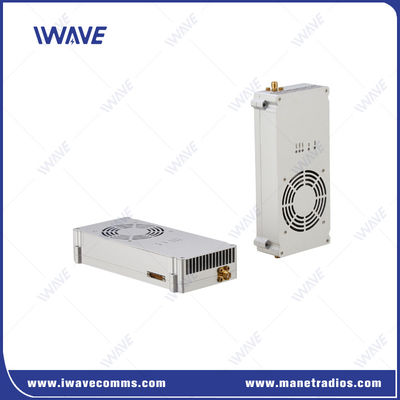

100Mbps 150km 장거리 드론 비디오 및 제어 데이터 전송기
설명
의FDM-615PTM로비트하고 신뢰할 수 있는 무선 통신 솔루션을 제공합니다고정 날개 드론그리고헬리콥터, 실시간 HD 비디오 및 TTL 데이터 전송을 가능하게 합니다.항공 감시,수색 및 구조, 또는원격 모니터링, 이 시스템은 임무 성공에 필요한 연결을 제공합니다. 그것은 150km에 고정 날개 드론 / 헬리콥터 / 차량 비디오 다운링크를 위해 특별히 설계되었습니다.
스마트 안테나 MIMO 메이크업FDM-6810PTM실시간 HD 비디오 및 광대역 이더넷 연결을 제공하며 100Mbps 전송 속도를 제공합니다.
주요 특징
|
|
기술 이점
FDM-6810PTM캐리어 집적 기술 CA 기술을 채택하여 20MHz 대역폭의 2개의 캐리어를 집적하여 40MHz 무선 캐리어 대역폭을 얻을 수 있습니다.업링크와 다운링크 전송 속도를 효과적으로 향상시키는 것, 그리고 전체 무선 전송 시스템의 견고성과 환경 적응력을 향상시킵니다.
1더 큰 전체 대역폭을 지원하고 20MHz + 20MHz 통신사 집합을 지원하며 데이터 전송 최고 속도는 100Mbps를 초과합니다.
2. 더 유연한 연속 운반자 집계 및 비 연속 운반자 집계를 지원합니다.
3. 다른 대역폭의 캐리어 집합을 지원하고, 캐리어 집합의 대역폭을 조정할 수 있습니다
환경 간섭과 사용 가능한 스펙트럼 자원에 따라, 다양한 시나리오에 적응하는 것을 더 쉽게합니다.
4- 다른 통신사에서 다시 전송하여 하나의 통신사가 방해를 당하면 데이터 중단을 피합니다.
5. 더 효과적으로 간섭 없는 운반자를 찾기 위해 다른 운반자의 주파수 점프를 지원합니다.
응용 프로그램:
항공 감시: 국경, 자연 재해 또는 중요한 인프라와 같은 넓은 지역을 모니터링하는 데 사용되는 고정 날개 드론 및 헬리콥터의 실시간 비디오 다운링크.
원격 모니터링 및 검사: 비디오 및 데이터가 장거리 전송되는 전기 라인 검사, 파이프 라인 모니터링 및 환경 모니터링에 이상적입니다.
수색 및 구조 작전: 낮은 지연 시간 비디오 및 TTL 데이터는 원격 지역이나 재난 지역에서의 실시간 상황 인식을 제공하는 첫 번째 응답자를위한 완벽한 도구가됩니다.
국방 및 보안: 군사 및 법 집행 응용 프로그램에 필수적이며 안전한 통신과 전술 작전을 위해 실시간 HD 비디오를 전송 할 수있는 기능을 제공합니다.
농업 모니터링: 정밀 농업을 위해 드론과 헬리콥터를 사용하여 대규모 농업 농장을 모니터링하여 작물 관리에 대한 비디오 피드백과 텔레미터 데이터 모두 제공합니다.
사양
|
일반 |
무선 |
|||
|
기술 |
TD-LTE 기술 표준에 기반한 무선 |
의사소통 |
1T1R |
|
|
비디오 전송 |
1080p HD 비디오 전송, H.264/H.265 적응 |
IP 데이터 전송 |
IP 패킷에 기반한 데이터 전송을 지원합니다. |
|
|
암호화 |
ZUC/SNOW3G/AES ((128) 선택적 계층-2 |
데이터 링크 |
풀 듀플렉스 통신 |
|
|
데이터 비율 |
최대 100Mbps ((Uplink 및 Downlink) |
위와 아래 비율 |
2D3U/3D2U/4D1U/1D4U |
|
|
범위 |
UGV: 5-10KM 지상에서 지상 (LOS) |
자동 재구성 체인 |
연결 고장 후 자동 연결 재설립/ 연결 고장 후 네트워크를 재배포 |
|
|
용량 |
64노드 |
감수성 |
||
|
MIMO |
2x2 MIMO |
1.4GHZ |
20 MHz |
-102dBm |
|
전력 전달 |
10W |
10MHz |
-100dBm |
|
|
지연시간 |
에어 인터페이스 지연 <30ms |
5MHz |
-96dBm |
|
|
변조 |
QPSK, 16QAM, 64QAM |
600 MHz |
20 MHz |
-102dBm |
|
방해 방지 |
주파수 점프 및 적응 변조 |
10MHz |
-100dBm |
|
|
대역폭 |
1.4Mhz/3Mhz/5Mhz/10MHz/20MHz/40Mhz |
5MHz |
-96dBm |
|
|
전력 소비 |
30W |
주파수 선택 |
||
|
전력 입력 |
DC24V-DC27V |
1.4Ghz |
1420Mhz-1530MHz |
|
|
차원 |
86*120*24.2mm |
600Mhz |
634Mhz-674Mhz |
|
|
기계 |
||
|
작업 온도 |
-20°C~+55°C |
|
|
차원 |
130*100*25mm (안테나 포함되지 않습니다) |
|
|
무게 |
273g |
|
|
인터페이스 |
||
|
RF |
2 x SMA |
|
|
이더넷 |
1x 이더넷 |
|
|
공동체 |
3x시리얼 포트 |
1. DEBUG 일련 포트 |
|
전력 |
1xDC 입력 |
DC24V-27V |
|
명령 인터페이스 |
AT 명령 설정 |
AT 명령어 구성을 위한 API/HTTP/UART |
|
구성 관리 |
WEBUI, API 및 관리 소프트웨어를 통한 구성 지원 |
|
|
작업 모드 |
TCP 서버 모드 |
TCP 서버로 설정되면, 일련 포트 서버는 컴퓨터 연결을 기다립니다.
lTCP 클라이언트로 설정되면, 일련 포트 서버는 목적 IP에 의해 지정된 네트워크 서버에 대한 연결을 적극적으로 시작합니다.
lTCP 서버, TCP 클라이언트, UDP, UDP 멀티캐스트, TCP 서버/클라이언트 공존, MQTT
|
|
보드율 |
1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 |
|
|
조약 |
이더넷, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645, 패스 트로 모드 |
|
|
시스템 관리 |
WATCHDOG 기능을 지원합니다. 모든 시스템 수준의 예외를 식별하고 자동으로 다시 설정할 수 있습니다. |
|
|
|
