| 브랜드 이름: | IWAVE |
| 모델 번호: | FDM-6802PTM |
| MOQ: | 2 유닛 |
| 가격: | negotiable |
| 배달 시간: | 5~8일 |
| 지불 조건: | 패/기음, 디/피, 티/티 |
50km 100Mbps TCP UDP IP 디지털 데이터 링크 드론
설명

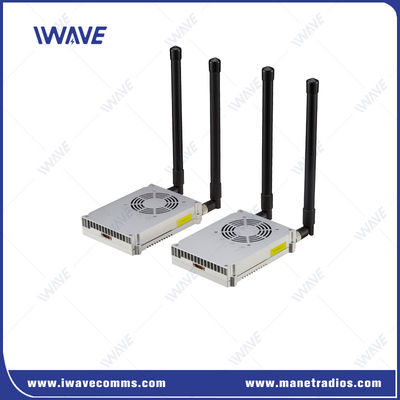

FDM-6802PTM지상으로의 장거리 비디오 및 데이터 다운링크를 위한 포인트에서 멀티 포인트 네트워크 보드이다. 지상에서 하나의 수신기에 HD 비디오 및 TTL 데이터를 전송하는 공기 중 여러 송신기를 지원한다.그것은 특히 고정 날개 드론 / 헬리콥터 / 차량 비디오 다운링크를 위해 50km 동안 빠른 이동을 위해 설계되었습니다.
스마트 안테나 MIMO는 FDM-6802PTM를 통해 100Mbps 전송 속도를 가진 실시간 HD 비디오 및 광대역 이더넷 연결을 제공합니다.

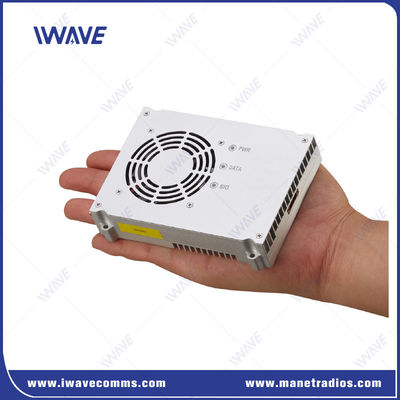

그것은 VTOL / 고정 날개 드론 / 헬리콥터 무선 전송에 적용되는 데 큰 이점을 가지고 있으며 무게는 273g입니다.
주요 특징
|
|
장거리 HD 비디오 통신 및 낮은 지연 시간
VTOL / 고정 날개 드론 / 헬리콥터에 대한 양방향 데이터 전송과 함께 50km 공중에서 지상 풀 HD 비디오 다운링크를 제공합니다.
50km 동안 60ms-80msof의 지연시간이 더 적어서 실시간으로 일어나는 일을 보고 제어할 수 있습니다.
자동 전력 제어
각 노드의 전송 전력은 신호 품질에 따라 자동으로 조정되고 제어됩니다.
HD 비디오 및 데이터 전송:비디오 스트리밍, 텔레미터 및 제어에 안정적이고 안전한 통신 링크를 보장합니다.
동적 네트워크 환경:빠르게 변화하고 높은 요구와 무선 환경에 이상적입니다.
산업용 및 전술용:드론, 자율주행 차량 및 강력한 장거리 통신이 필요한 다른 중요한 시스템에서의 응용 프로그램을 지원합니다.
사양
|
일반 |
무선 |
|||
|
기술 |
TD-LTE 기술 표준에 기반한 무선 |
의사소통 |
1T1R |
|
|
비디오 전송 |
1080p HD 비디오 전송, H.264/H.265 적응 |
IP 데이터 전송 |
IP 패킷에 기반한 데이터 전송을 지원합니다. |
|
|
암호화 |
ZUC/SNOW3G/AES ((128) 선택적 계층-2 |
데이터 링크 |
풀 듀플렉스 통신 |
|
|
데이터 비율 |
최대 100Mbps ((Uplink 및 Downlink) |
위와 아래 비율 |
2D3U/3D2U/4D1U/1D4U |
|
|
범위 |
UGV: 5-10KM 지상에서 지상 (LOS) |
자동 재구성 체인 |
연결 고장 후 자동 연결 재설립/ 연결 고장 후 네트워크를 재배포 |
|
|
용량 |
64노드 |
감수성 |
||
|
MIMO |
2x2 MIMO |
1.4GHZ |
20 MHz |
-102dBm |
|
전력 전달 |
2와트 |
10MHz |
-100dBm |
|
|
지연시간 |
에어 인터페이스 지연 <30ms |
5MHz |
-96dBm |
|
|
변조 |
QPSK, 16QAM, 64QAM |
600 MHz |
20 MHz |
-102dBm |
|
방해 방지 |
주파수 점프 및 적응 변조 |
10MHz |
-100dBm |
|
|
대역폭 |
1.4Mhz/3Mhz/5Mhz/10MHz/20MHz/40Mhz |
5MHz |
-96dBm |
|
|
전력 소비 |
30W |
주파수 선택 |
||
|
전력 입력 |
DC24V-DC27V |
1.4Ghz |
1420Mhz-1530MHz |
|
|
차원 |
86*120*24.2mm |
600Mhz |
634Mhz-674Mhz |
|
|
기계 |
||
|
작업 온도 |
-20°C~+55°C |
|
|
차원 |
130*100*25mm (안테나 포함되지 않습니다) |
|
|
무게 |
273g |
|
|
인터페이스 |
||
|
RF |
2 x SMA |
|
|
이더넷 |
1x 이더넷 |
|
|
공동체 |
3x시리얼 포트 |
1. DEBUG 일련 포트 |
|
전력 |
1xDC 입력 |
DC24V-27V |
|
명령 인터페이스 |
AT 명령 설정 |
AT 명령어 구성을 위한 API/HTTP/UART |
|
구성 관리 |
WEBUI, API 및 관리 소프트웨어를 통한 구성 지원 |
|
|
작업 모드 |
TCP 서버 모드 |
TCP 서버로 설정되면, 일련 포트 서버는 컴퓨터 연결을 기다립니다.
lTCP 클라이언트로 설정되면, 일련 포트 서버는 목적 IP에 의해 지정된 네트워크 서버에 대한 연결을 적극적으로 시작합니다.
lTCP 서버, TCP 클라이언트, UDP, UDP 멀티캐스트, TCP 서버/클라이언트 공존, MQTT
|
|
보드율 |
1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 |
|
|
조약 |
이더넷, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645, 패스 트로 모드 |
|
|
시스템 관리 |
WATCHDOG 기능을 지원합니다. 모든 시스템 수준의 예외를 식별하고 자동으로 다시 설정할 수 있습니다. |
|
|
|
