| 브랜드 이름: | IWAVE |
| 모델 번호: | FDM-6802PTM |
| MOQ: | 2 유닛 |
| 가격: | negotiable |
| 배달 시간: | 5~8일 |
| 지불 조건: | 패/기음, 디/피, 티/티 |
HD 비디오 및 데이터 통신을 위한 고성능 무선 전송 시스템
설명

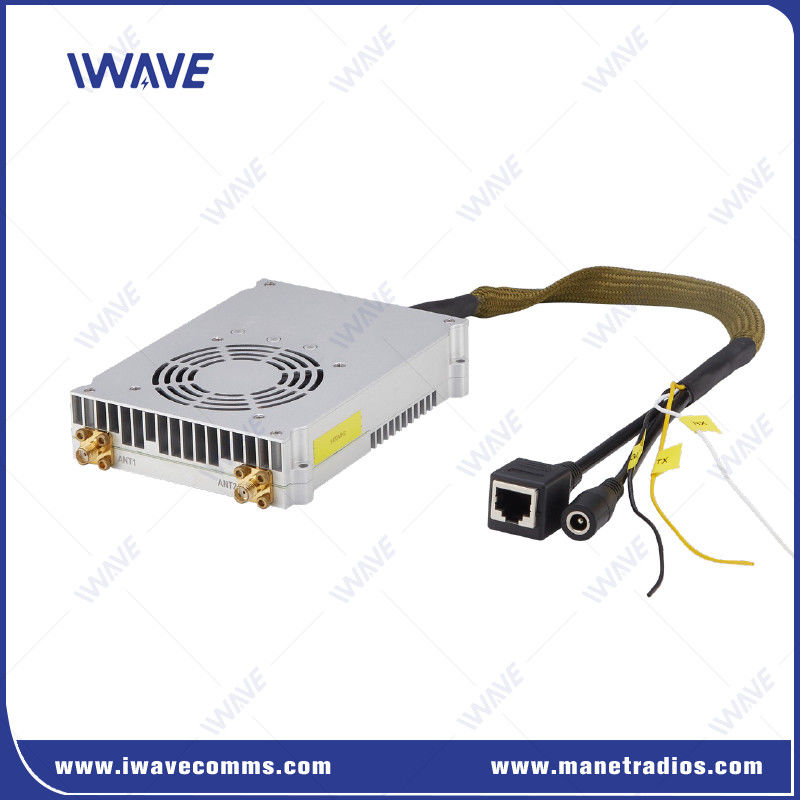

의FDM-6802PTM, IWAVE에 의해 설계 된 성숙한 SOC 칩셋에 기반한 최첨단 무선 전송 솔루션입니다.2와트 출력그리고2x2 MIMO, 그것은 견고하고 안전한IP 기반 통신HD 비디오, 데이터, 일련 제어
그것은 VTOL / 고정 날개 드론 / 헬리콥터 무선 전송에 적용되는 데 큰 이점을 가지고 있으며 무게는 273g입니다.
10W와 20W 버전으로 제공되며 복잡한 RF 환경에서 시선 너머에 있는 UAV 군을 위한 암호화된 통신 링크를 만듭니다.
주요 특징
|
|
주파수 점프 스펙트럼 (FHSS)
IWAVE IP MESH 제품은 수신 신호 강도 RSRP, 신호-소음 비율 SNR 및 비트 오류율 SER와 같은 요소를 기반으로 현재 링크를 내부적으로 계산하고 평가합니다.그 판단 조건이 충족되면, 그것은 주파수 점프를 수행하고 목록에서 최적의 주파수 지점을 선택합니다.
주파수 점프가 수행되는지는 무선 상태에 달려 있습니다. 무선 상태가 좋다면 판단 조건이 충족될 때까지 주파수 점프가 수행되지 않습니다.
자동 주파수 점 제어
부팅 후, 그것은 마지막 종료 전에 미리 저장 된 주파수 포인트와 네트워크를 시도합니다.네트워크 배포를 위해 다른 사용 가능한 주파수 포인트를 자동으로 사용하려고합니다..
왜 FDM-6802PTM 를 선택 합니까?
높은 대역폭:낮은 지연시간으로 비디오와 데이터 통신을 효율적으로 처리합니다.
반 간섭:첨단 FHSS 및 적응형 변조는 까다로운 RF 환경에서 중단되지 않은 작동을 보장합니다.
플러그 앤 플레이:자동 구성과 동적 네트워크로 배포를 단순화합니다.
내구성 있고 유연함J30 항공 플러그 인터페이스와 여러 통신 옵션은 다양한 견고한 애플리케이션에 적합합니다.
의FDM-6802PTM중요한 비디오 및 데이터 통신 작업을 위해 신뢰할 수 있고 적응 가능하며 고성능의 무선 전송 시스템을 필요로 하는 산업에 이상적인 솔루션입니다.
사양
|
일반 |
무선 |
|||
|
기술 |
TD-LTE 기술 표준에 기반한 무선 |
의사소통 |
1T1R |
|
|
비디오 전송 |
1080p HD 비디오 전송, H.264/H.265 적응 |
IP 데이터 전송 |
IP 패킷에 기반한 데이터 전송을 지원합니다. |
|
|
암호화 |
ZUC/SNOW3G/AES ((128) 선택적 계층-2 |
데이터 링크 |
풀 듀플렉스 통신 |
|
|
데이터 비율 |
최대 100Mbps ((Uplink 및 Downlink) |
위와 아래 비율 |
2D3U/3D2U/4D1U/1D4U |
|
|
범위 |
UGV: 5-10KM 지상에서 지상 (LOS) |
자동 재구성 체인 |
연결 고장 후 자동 연결 재설립/ 연결 고장 후 네트워크를 재배포 |
|
|
용량 |
64노드 |
감수성 |
||
|
MIMO |
2x2 MIMO |
1.4GHZ |
20 MHz |
-102dBm |
|
전력 전달 |
2와트 |
10MHz |
-100dBm |
|
|
지연시간 |
에어 인터페이스 지연 <30ms |
5MHz |
-96dBm |
|
|
변조 |
QPSK, 16QAM, 64QAM |
600 MHz |
20 MHz |
-102dBm |
|
방해 방지 |
주파수 점프 및 적응 변조 |
10MHz |
-100dBm |
|
|
대역폭 |
1.4Mhz/3Mhz/5Mhz/10MHz/20MHz/40Mhz |
5MHz |
-96dBm |
|
|
전력 소비 |
30W |
주파수 선택 |
||
|
전력 입력 |
DC24V-DC27V |
1.4Ghz |
1420Mhz-1530MHz |
|
|
차원 |
86*120*24.2mm |
600Mhz |
634Mhz-674Mhz |
|
|
기계 |
||
|
작업 온도 |
-20°C~+55°C |
|
|
차원 |
130*100*25mm (안테나 포함되지 않습니다) |
|
|
무게 |
273g |
|
|
인터페이스 |
||
|
RF |
2 x SMA |
|
|
이더넷 |
1x 이더넷 |
|
|
공동체 |
3x시리얼 포트 |
1. DEBUG 일련 포트 |
|
전력 |
1xDC 입력 |
DC24V-27V |
|
명령 인터페이스 |
AT 명령 설정 |
AT 명령어 구성을 위한 API/HTTP/UART |
|
구성 관리 |
WEBUI, API 및 관리 소프트웨어를 통한 구성 지원 |
|
|
작업 모드 |
TCP 서버 모드 |
TCP 서버로 설정되면, 일련 포트 서버는 컴퓨터 연결을 기다립니다.
lTCP 클라이언트로 설정되면, 일련 포트 서버는 목적 IP에 의해 지정된 네트워크 서버에 대한 연결을 적극적으로 시작합니다.
lTCP 서버, TCP 클라이언트, UDP, UDP 멀티캐스트, TCP 서버/클라이언트 공존, MQTT
|
|
보드율 |
1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 |
|
|
조약 |
이더넷, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645, 패스 트로 모드 |
|
|
시스템 관리 |
WATCHDOG 기능을 지원합니다. 모든 시스템 수준의 예외를 식별하고 자동으로 다시 설정할 수 있습니다. |
|
|
|
