| 브랜드 이름: | IWAVE |
| 모델 번호: | FDM-605PTM |
| MOQ: | 2 유닛 |
| 가격: | negotiable |
| 배달 시간: | 5~8일 |
| 지불 조건: | 패/기음, 디/피, 티/티 |
NLOS에서 무인 산업 기계에 대한 비디오 및 제어 신호 전송
설명

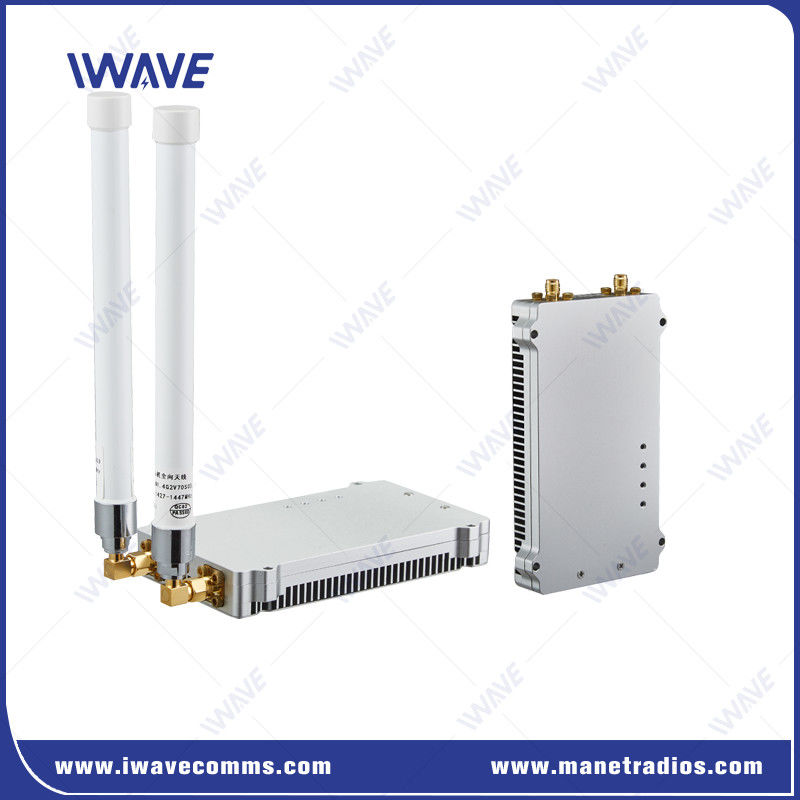

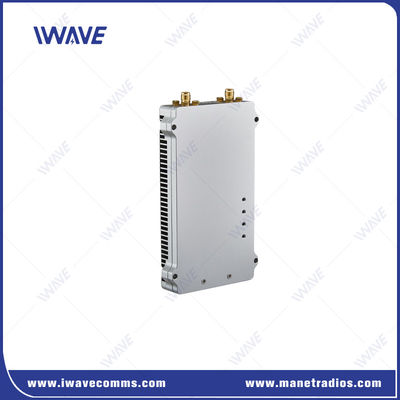

FDM-605PTM는 지상으로의 장거리 비디오 및 데이터 다운링크를 위한 포인트에서 멀티 포인트 네트워크 보드이다. 지상에서 하나의 수신기에 HD 비디오 및 TTL 데이터를 전송하는 공기 중 여러 송신기를 지원한다.그것은 특히 고정 날개 드론 / 헬리콥터 / 차량 비디오 다운링크를 위해 50km 동안 빠른 이동을 위해 설계되었습니다.
FDM-605PTM는 장거리 비디오 및 데이터 다운링크 애플리케이션을 위해 설계된 최첨단 네트워크 보드이며, 도전적인 비 시선 (NLOS) 환경에서 강력한 성능을 제공합니다.소재가 없는 발굴기용으로 특별히 제작된, 트랙터, 크레인 및 차량, 이 솔루션은 숲, 혹독한 지형 및 도시 환경에서 1-5km의 거리에서 원활한 통신을 보장합니다.
주요 특징
|
장점 기술
자동 전력 제어
각 노드의 전송 전력은 신호 품질에 따라 자동으로 조정되고 제어됩니다.
주파수 점프 스펙트럼 (FHSS)
IWAVE IP MESH 제품은 수신 신호 강도 RSRP, 신호-소음 비율 SNR 및 비트 오류율 SER와 같은 요소를 기반으로 현재 링크를 내부적으로 계산하고 평가합니다.그 판단 조건이 충족되면, 그것은 주파수 점프를 수행하고 목록에서 최적의 주파수 지점을 선택합니다.
주파수 점프가 수행되는지는 무선 상태에 달려 있습니다. 무선 상태가 좋다면 판단 조건이 충족될 때까지 주파수 점프가 수행되지 않습니다.
자동 주파수 점 제어
부팅 후, 그것은 마지막 종료 전에 미리 저장 된 주파수 포인트와 네트워크를 시도합니다.네트워크 배포를 위해 다른 사용 가능한 주파수 포인트를 자동으로 사용하려고합니다..
응용 프로그램:
무인 산업 기계
발굴기, 트랙터, 크레인 및 차량에 대한 실시간 비디오 모니터링 및 데이터 전송을 가능하게하여 운영 효율성과 안전을 향상시킵니다.
어려운 환경 에서 무선 송신
밀도가 높은 장애물이나 열악한 조건의 지역에서 NLOS 작전을 위해 설계되었습니다.
중요 사설 네트워크
산업 및 전술 작전에서 안전한 통신 연결을 구축하는 데 이상적입니다. 끊김없는 데이터 흐름을 보장합니다.
원격 제어 및 모니터링
장거리, 안전하고 고속 연결을 제공하여 원격 운영과 감시 기능을 제공합니다.
사양
|
일반 |
기계 |
||
| 기술 | TD-LTE 액세스 기술을 기반으로 하는 무선 | 온도 | -20+55 |
| 암호화 | ZUC/SNOW3G/AES (128/256) 선택적 Layer-2 암호화 | 크기 | 116*70*17mm |
| 날짜 비율 | 30Mbps | 무게 | 100g |
| 감수성 | -103dBm | ||
| 범위 | 50km (공중에서 지상) | 소재 | 실버 안오디제 알루미늄 |
| MODE | 포인트에서 멀티 포인트 | 장착 | 탑승 |
| MIMO | 2x2 MIMO |
전력 |
|
| 변조 | QPSK, 16QAM, 64QAM | ||
| RF 전력 | 33dBm | 전압 | DC 12V |
| LATENCY | 끝에서 끝: 60ms-80ms | 전력 소비 | 11와트 |
| 안티-JAM | 자동 주파수 점프 | ||
|
빈도 |
인터페이스 |
||
| 1.4Ghz | 1427.9-1447.9MHz | RF | 2 x SMA |
| 800Mhz | 806-826 MHz | 이더넷 | 1xJ30 |
| 2.4Ghz | 2401.5-2481.5 MHz | ||
| 전력 입력 | 1xJ30 | ||
| TTL 데이터 | 1xJ30 | ||
| 디버그 | 1xJ30 | ||
|
공동체 |
|
| 전기 수준 | 3.3V 및 2.85V와 호환됩니다. |
| 제어 데이터 | RS232 |
| 보드율 | 115200bps |
| 전송 모드 | 패스 트러스 모드 |
| 우선 순위 수준 | 네트워크 포트보다 더 높은 우선 순위 신호 전송이 울리면 제어 데이터는 우선 순위로 전송됩니다 |
| 참고: 1전송 및 수신 데이터는 네트워크에서 방송됩니다. 성공적인 네트워크 연결 후 각 FDM-605PTM 단위는 일련 데이터를 수신 할 수 있습니다. 2전송, 수신 및 제어를 구별하려면 형식을 직접 정의해야합니다. |
|
|
감수성 |
||
| 1.4GHZ | 20 MHz | -100dBm |
| 10MHz | -103dBm | |
| 5MHz | -104dBm | |
| 3MHZ | -106dBm | |
| 800 MHz | 20 MHz | -100dBm |
| 10MHz | -103dBm | |
| 5MHz | -104dBm | |
| 3MHZ | -106dBm | |
|
|
