| 브랜드 이름: | IWAVE |
| 모델 번호: | FIM-2450 |
| MOQ: | 2 유닛 |
| 가격: | negotiable |
| 배달 시간: | 5~8일 |
| 지불 조건: | L/C (신용장), D/P (지급도 조건), 전신환 |

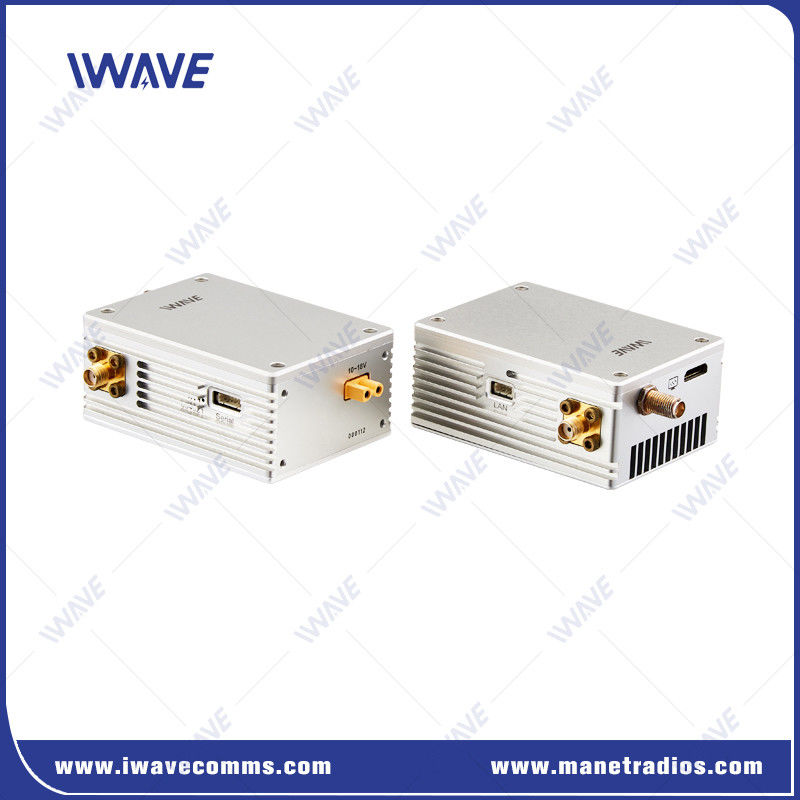

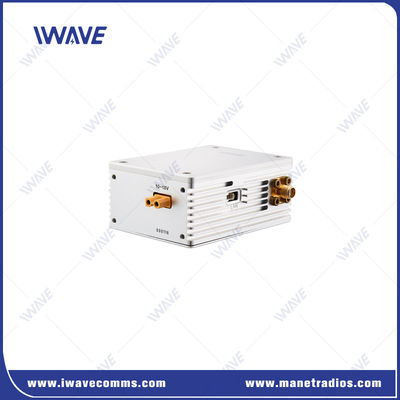

50km 장거리 HDMI 및 SDI 드론 비디오 송신기 및 일련 데이터 다운링크
설명
IWAVE FIM-2450 드론 HDMI 및 SDI 비디오 송신기와 일련 데이터 다운링크는 HDMI, SDI 및 IP 비디오 입력으로 큰 드론 (VTOL / 고정 날개 드론) 에 대한 강력한 비디오 및 제어 채널을 제공합니다.그것은 50km에 대한 모든 인프라 없이 무선 이동 통신을 위한 MAVLINK 비행 제어 데이터와 풀 HD 비디오를 제공합니다..
FIM-2450 드론 카메라 송신기는 향상된 TDD-COFDM 기술을 기반으로 합니다.이는 FIM-2450에 비디오 채널에서 최대 6Mbps의 높은 처리량을 지원하고 50km 범위의 거리에 제어 채널에서 우수한 견고성을 지원합니다..
FIM-2450의 탑재 단위는 160그램밖에 안 됩니다.
비디오 채널은 HDMI 인터페이스, SDI 인터페이스 및 이더넷 인터페이스를 통해 쉽게 연결 할 수 있습니다. 제어 채널에 대해 일련 인터페이스를 사용할 수 있습니다.
주요 특징
|
• 두 개의 Tx 안테나와 두 개의 Rx 안테나 • 높은 효율성 H.264 + H.265 / FPGA 인코딩 |
 |
800Mhz 및 1.4G 대역 운영
FIM-2450 드론 장거리 비디오 송신기는 일반적으로 2.4 GHz인 항공기 제어 시스템에 간섭을 피하기 위해 806에서 826Mhz 및 1428-1448Mhz 주파수 범위를 사용합니다.
FHSS: 방해 방지
자동 주파수 점프 스프레드 스프레드 스펙트럼 (FHSS) 은 반 간섭을 위해 사용할 수있는 최고의 채널을 선택합니다.
SDI/HDMI/IP 카메라 입력
비디오 입력: IP 카메라에 이더넷 포트, HDMI 카메라에 미니 HDMI 포트, sdi 카메라에 SMA 포트.
비디오 출력: HDMI, SDI 및 이더넷
비행 제어
FIM-2450에는 두 개의 풀 듀플렉스 시리즈 포트가 있습니다. 그들은 UAV에 고정된 비행 컨트롤러에 대한 제어 신호를 무선으로 전송 할 수 있습니다. 그것은 Pixhawk 2 /cube/v2와 원활하게 작동했습니다.4.8/4, Apm28, 등 지상 소프트웨어 지원 미션 플래너와 QGround.
암호화된 전송
FIM-2450 드론 디지털 비디오 송신기는 AES128를 사용하여 비디오 암호화하여 무단자가 비디오 피드를 가로채지 못하도록합니다.
적용
드론 비디오 다운링크는 실시간으로 일어나는 일을 지상의 사람들이 명확하게 볼 수 있도록 한 장소에서 다른 곳으로 정확하고 빠르게 비디오를 전송합니다.드론 비디오 송신기는 드론의 "눈"으로도 알려져 있습니다.. 그것은 석유 파이프 라인 검사, 고전압 검사, 산불 모니터링 및 기타의 비상사태에서 필수적인 역할을 합니다. 실시간 비디오 스트리밍과 함께,지상 사람들은 긴급 사태가 발생하면 신속하게 대응할 수 있습니다..
사양
| 빈도 | 800Mhz | 806~826MHz |
| 1.4Ghz | 1428~1448MHz | |
| 반 간섭 | 주파수 점프 | |
| 대역폭 | 8MHz | |
| RF 전력 | 2W | |
| 전송 범위 | 50km | |
| 날짜율 | 6Mbps (비디오, 이더넷 및 일련 데이터로 공유) 최고의 비디오 스트림: 2.5Mbps | |
| 보드율 | 115200 | |
| Rx 감수성 | -104dBm | |
| 무선 오류 허용 알고리즘 | 무선 베이스밴드 FEC 전방 오류 수정/비디오 코덱 슈퍼 오류 수정 | |
| 비디오 지연 | 코딩 + 전송 + 디코딩의 전체 지연 720P/60 <50 ms 720P/30 <40 ms 1080P/60 <80ms 1080P/30 <50ms |
|
| 링크 재구성 시간 | < 1s | |
| 변조 | 업링크 QPSK/다운링크 QPSK | |
| 비디오 압축 형식 | H.264 | |
| 비디오 색상 공간 | 4:2:0 (4번 옵션:22) | |
| 암호화 | AES128 | |
| 시작 시간 | 15s | |
| 힘 | DC-12V (7~18V) | |
| 인터페이스 | Tx와 Rx의 인터페이스는 동일합니다1* 비디오 입력/출력: 미니 HDMI 1* 비디오 입력/출력: SMA (SDI) 1* 전력 입력 인터페이스 2*안테나 인터페이스: SMA 2*시리얼 (3.3VTTL) 1*LAN (100Mbps) |
|
| 지표 | 파워 와이어리스 링크 상태 표시기 | |
| 전력 소비 | Tx: 17W ((Max) Rx: 16W | |
| 온도 | 작업: -40 ~ + 85°C 저장: -55 ~ + 100°C | |
| 차원 | Tx/Rx:73.8 x 54 x 31mm(SMA 및 전원 플러그 포함되지 않습니다) | |
| 무게 | Tx/Rx: 160g | |
| 금속 케이스 디자인 | CNC 공예품 | |
| 이중 알루미늄 합금 껍질 | ||
| 선도성 안오디제이션 기구 | ||
|
|
