| 브랜드 이름: | IWAVE |
| 모델 번호: | FDM-605PTM |
| MOQ: | 2 유닛 |
| 가격: | negotiable |
| 배달 시간: | 5~8일 |
| 지불 조건: | L/C (신용장), D/P (지급도 조건), 전신환 |

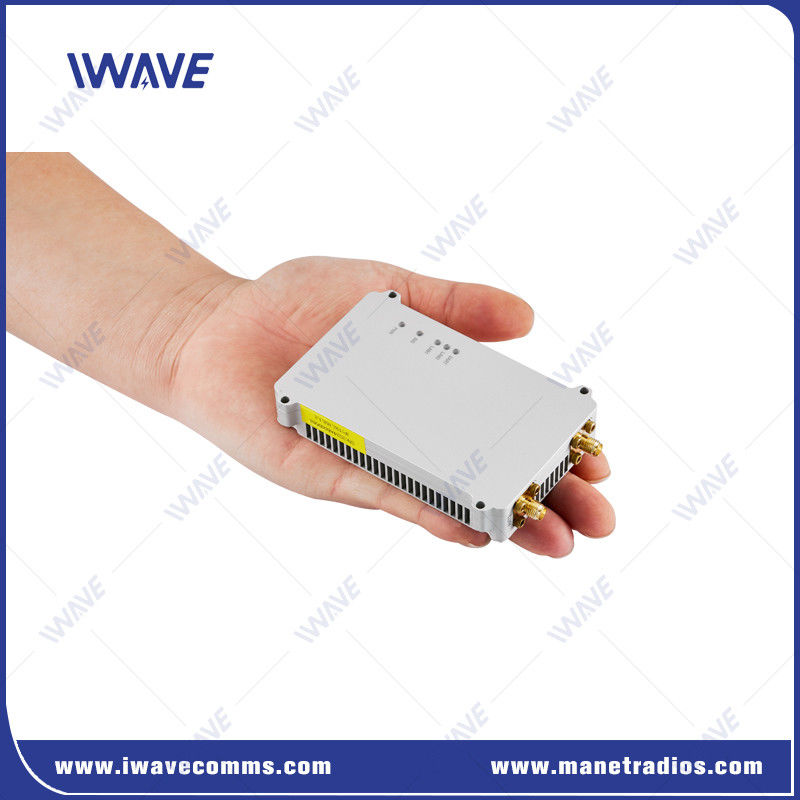

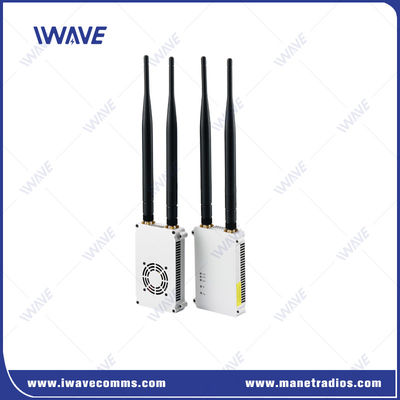

30km 이더넷 TCPIP 및 UDP 비행 제어 데이터 및 HD 드론 비디오 송신기
설명
FDM-605PTM는 TDD-COFDM 무선 통신 기술에 기반한 장거리 포인트-투-포인트 드론 디지털 이더넷 데이터 다운링크 라디오 기반이다. 1.4GHz (1420~1530MHz) 및 장거리용, 높은 코드 스트림 및 무선 전송 응용 프로그램. 전송 속도는 최대 30Mbps이며 가장 먼 전송 거리는 공중에서 지상까지 30km입니다. 이 모델은 가벼운 무게의 장점이 있습니다.,미니 크기, 낮은 전력 소비, 높은 안정성 및 수신 민감성. 양방향 TCPIP/UDP 이더넷 데이터 및 듀플렉스 직렬 데이터 전송을 지원합니다.
주요 특징
|
 |
끝에서 끝으로 낮은 지연
● tx에서 rx까지의 지연시간은 33ms 미만입니다.
● CABAC 엔트로피 인코딩 및 높은 압축 속도
● 각 프레임은 큰 I 프레임으로 인해 무선 채널에서 추가 지연이 발생하지 않도록 동일한 크기로 암호화됩니다.
● 초고속 디코딩
장거리 통신
첨단 모듈링, FEC 알로그리듬, 고성능 PA와 초 민감한 수신 RF 모듈은 공기 단위와 지상 제어 스테이션 사이의 안정적이고 장거리 무선 연결을 유지합니다.
-40°C~+85°C 작업 온도
모든 칩과 전자 부품은 산업용 등급을 허용하는 특수 설계 -40 °C ~ 85 °C
여러 항구
FDM-605PTM는 RJ45 및 TTL 양방향 일련 포트 및 RS232 포트를 제공합니다. 이 모델은 TCP/IP/UDP를 기반으로 무선으로 일련 데이터 및 이더넷 데이터를 전송할 수 있습니다.SMA 포트 인터페이스 직접 연결 안테나 또는 피더 케이블.
적용
FDM-605PTM는 이더넷 쌍방향 드론 비디오 송신기로 장거리에도 강력한 비디오 전송을 제공합니다.
드론과 무인 항공기 (UAV), 무인 지상 차량 (UGV), 장거리 무선 비디오 및 텔레미터, 중요하고 안전한 애플리케이션에 이상적인 솔루션입니다.
사양
| 빈도 | 1.4GHz (1420-1530MHz) 800Mhz ((806Mhz-826Mhz) |
| RF 전송 전력 | 33dBm (공중에서 지상까지 30~50km) |
| 주파수 대역폭 | 1.4/3/5/10/208MHz |
| 안테나 | 1T2R |
| 비트 속도를 조정 | 소프트웨어 조정 |
| 암호화 | AES128 |
| 전송 모드 | 점에서 점으로 그리고 점에서 여러 점으로 |
| 시작 시간 | 25년 |
| 링크 재구성 시간 | < 1s |
| 오류 탐지 | LDPC FEC |
| 일련 데이터 | TTL: 0-3.3v |
| RS232: ±13V | |
| 이더넷 | TCP/IP/UDP 지원 |
| 전송률 | 30Mbps |
| 감수성 | -100dbm@4Mhz |
|
|
-95dbm@8Mhz |
| 안테나 | 1T2R (Omni 안테나) |
| 힘 |
DC12V-30V
|
| 전력 소비 | TX: 12W |
|
|
RX: 12W |
| 온도 | 작동 온도: -40~+85°C |
| 보관 온도: -55~+85°C | |
| 인터페이스 | 전력 입력 인터페이스 × 1 |
|
|
안테나 인터페이스 × 1 |
|
|
TTL 양방향 포트 × 2 |
|
|
RS232 인터페이스 x 1 (TTL와 RS232는 동시에 사용할 수 없습니다) |
|
|
이더넷 포트 x1 |
| 지표 | 전력 표시등 |
| 연결 상태 표시기 (4, 5, 6) | |
| 신호 강도 표시기 (1, 2, 3) | |
| 금속 케이스 디자인 | CNC 기술 |
| 이중 알루미늄 합금 껍질 | |
| 선도성 안오디제이션 기구 | |
| 크기 |
110*70*18mm
|
|
무게 |
TX: 150g |
| Rx 150g |
|
|
