| 브랜드 이름: | IWAVE |
| 모델 번호: | FIM-2450 |
| MOQ: | 2 유닛 |
| 가격: | 협상 가능 |
| 배달 시간: | 5~8일 |
| 지불 조건: | L/C (신용장), D/P (지급도 조건), 전신환 |

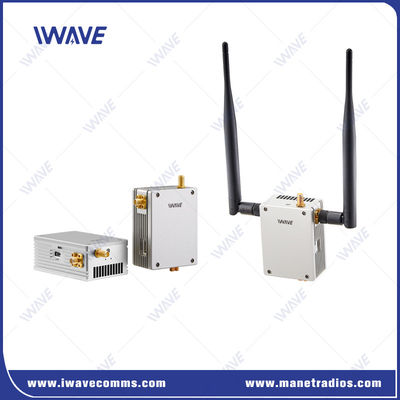

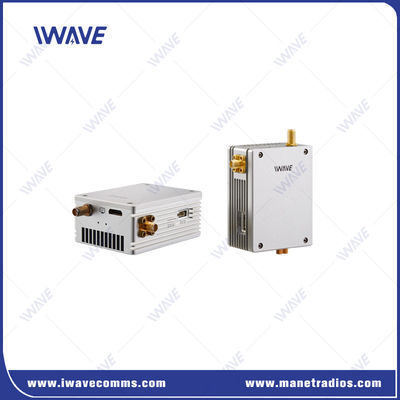

HDMI SDI 1080P 비디오 및 텔레메트리 Mavlink 데이터용 30km UAV 비디오 송신기
설명
FIM-2450는 드론 비디오 송신기로서 30-50km의 장거리까지 사용되며, 풀 HD 비디오와 듀플렉스 TTL 데이터 전송이 가능합니다.급속히 발전하고 다양화되는 UAV 항공 비디오 아레나에 방송 품질과 안정성 표준을 제공합니다.. 그것은 경량, 컴팩트 및 견고한 특징을 가진 전문 UAV HD 비디오 링크입니다. 공기 단위는 146gram ((5.1oz) 만입니다.옴니 파이버 안테나로 장착된 공기 단위와 지상 단위 모두 1080P 비디오 피드로 30-50km의 공기-지상 범위를 보장 할 수 있습니다..
작업 주파수는 2.405-2.479Ghz로 소프트웨어로 조절됩니다.
HDMI, LAN 및 풀 듀플렉스 시리즈 포트를 갖춘 다양한 포트는 사용자가 드론에 다른 페이로드를 적용 할 수 있습니다.
1080p 비디오에 50ms의 지연시간으로 짧은 지연시간.
주요 특징
| |
낮은 지연 속도
장거리 통신
첨단 변조, 고성능 PA, FEC 알로그리듬, 초민속 수신 RF 모듈
-40°C~+85°C 작업 온도
모든 칩 세트, 전자 부품 및 구성 요소는 산업용 수준의 -40 °C ~ 85 °C를 허용합니다.
여러 항구
FIM-2450 드론 HDMI 비디오 송신기는 HDMI, SDI, LAN 및 풀 듀플렉스 시리즈 포트를 갖추고 있습니다.사용자들은 라이브 비디오를 얻을 수 있고 동시에 미션 플래너 또는 QGround을 통해 지상에서 비행을 제어할 수 있습니다..
적용
항공사, 뉴스, 스포츠 이벤트, 숨겨진 조사, 비디오 감시,실시간 무선 비디오 전송 및 다른 분야.
중형 및 대형 장거리 UAV, 즉 다중 로터 UAV, 고정 날개 UAV 및 VTOL 고정 날개 UAV 등에 이상적입니다.
사양
| 빈도 | 2.4GHz (2.402-2.482GHz) |
| 오류 탐지 | LDPC FEC/비디오 H.264/265 슈퍼 오류 수정 |
| RF 전송 전력 | 33dBm |
| 전력 소비 | TX: 19W / RX: 8W |
| 거리 | 30-50km (참고: 실제 거리는 환경과 관련이 있습니다) |
| 대역폭 | 4/8MHz |
| 안테나 | 1T: 전방향 안테나 1R: 전방향 안테나 또는 패널 안테나 |
| 비디오 입력/출력 | 탑재된 HDMI 미니 TX/RX 또는 FFC HDMI-A TX/RX로 변환 |
| 비디오 색상 공간 | 기본값 4:2:0 |
| 비디오 압축 | AVC는 H.265 기능 TS 스트림을 추가합니다. |
| 암호화 | AES128 |
| 전송 모드 | 지점에서 지점으로 |
| 시작 시간 | 25년 |
| 재연결 시간 | 신호가 복원된 후 1s 미만 |
| 끝에서 끝까지의 지연 | 1080P60/720P60에 대한 50-70ms 암호화 및 디코딩 |
| 전송률 | 3/6Mbps |
| 감수성 을 가지십시오 | -98dbm@4Mhz |
| -95dbm@8Mhz | |
| 양방향 기능 | 비디오와 듀플렉스 데이터를 동시에 지원합니다. |
| 데이터 | 지원 TTL/MAVLINK/텔레메트리 |
| 인터페이스 | 1080P/60 HDMI 미니 ×1 |
| 안테나 ×1 | |
| S1 TTL 양방향 일련 포트 ×1 | |
| RS 232 양방향 일련 포트 ×1 ((RS 232 및 S1 TTL 일련 포트를 동시에 사용할 수 없습니다.) | |
| 윈도우 ×1에서 RJ45로 이더넷 | |
| 전력 입력 ×1 | |
| 표시등 | HDMI 입력/출력 상태 (WL 라이트) |
| 신호 강도 표시기 (1, 2, 3) | |
| 연결 상태 표시기 (5, 6) | |
| 비디오 회로 보드 작업 표시기 (4) | |
| 전력등 | |
| HDMI | HDMI 미니/유연 평면 케이블 (FFC) |
| 금속 케이스 디자인 | CNC 기술 |
| 이중 알루미늄 합금 껍질 | |
| 선도성 안오디제이션 기구 | |
| 전원 공급 | DC7~18V (DC12V 추천) |
| 온도 범위 | 작동 온도: -40°C ~ +85°C |
| 저장 온도: -55°C ~ +85°C | |
| 차원 | Tx/Rx: 74.6×72.9×22.5mm |
| 무게 | Tx/Rx 146g |
