| 브랜드 이름: | IWAVE |
| 모델 번호: | FD-615MT |
| MOQ: | 2 유닛 |
| 가격: | negotiable |
| 배달 시간: | 5~8일 |
| 지불 조건: | 패/기음, 디/피, 티/티 |

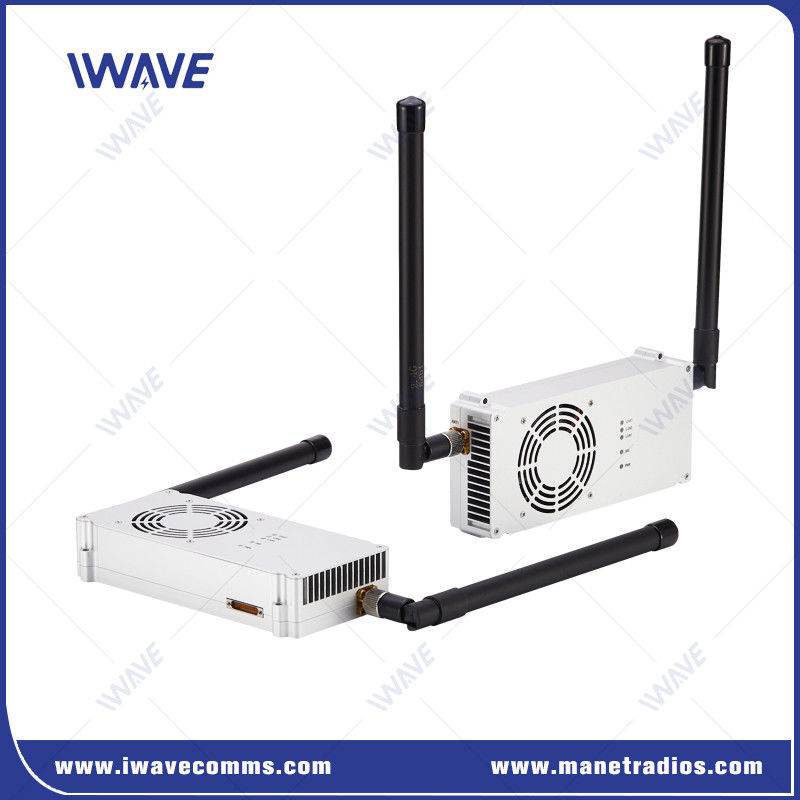

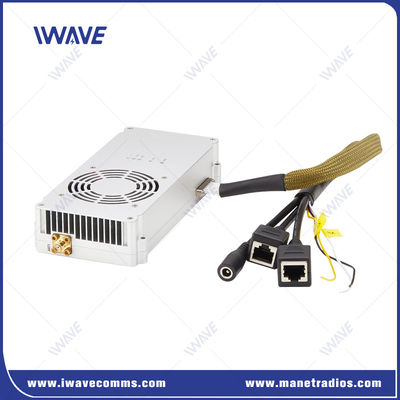

50km 드론 장거리 TCPIP/UDP MIMO IP MESH 링크
소개
FD-615MT 50KM 드론 장거리 TCPIP/UDP MIMO IP MESH 링크는 중심이 없는, 자기 형성, 자기 적응 및 자기 치유 동적 라우팅 /
자동 릴레이 통신 메쉬 네트워크, 동적 라우팅, 멀티 홉 릴레이 HD 비디오,복합 애플리케이션에서 동일한 네트워크의 다른 노드 간의 다채널 데이터 및 충실성 음성.
FD-615MT provide real-time HD video and broadband Ethernet connection with 30Mbps transmission rate and distance of 50km (Air to Ground) with smart antenna MIMO and self-forming packet wireless mesh network AD-HOC/MESH.
280g의 무게로 VTOL / 고정 날개 드론 / 헬리콥터 무선 전송에 적용되는 데 큰 이점이 있습니다.
10W와 20W 버전으로 제공되며 복잡한 RF 환경에서 시선 너머에 있는 UAV 군을 위한 암호화된 통신 링크를 만듭니다.
주요 특징
TD-LTE 무선 통신 표준, OFDM 및 MIMO 기술을 기반으로 설계되었습니다. 어떤 통신사의 기지국에도 의존하지 않습니다. 자기 형성, 자기 치유 메쉬 아키텍처.네트워크는 자동으로 수신자 수와 채널 환경과 같은 요소에 따라 경로를 전환합니다..
VTOL / 고정 날개 드론 / 헬리콥터에 대한 양방향 데이터 전송과 함께 50km의 공중에서 지상 풀 HD 비디오 다운링크를 제공합니다. 150km에 60ms-80msof의 지연시간보다 적은 특징이 있습니다.그래서 실시간으로 일어나는 일을 보고 제어할 수 있습니다..
IWAVE IP MESH 제품은 수신 신호 강도 RSRP, 신호-소음 비율 SNR 및 비트 오류율 SER와 같은 요소를 기반으로 현재 링크를 내부적으로 계산하고 평가합니다.그 판단 조건이 충족되면, 그것은 주파수 점프를 수행하고 목록에서 최적의 주파수 지점을 선택합니다. 주파수 점프를 수행 여부는 무선 상태에 달려 있습니다. 무선 상태가 좋다면,판례 조건이 충족될 때까지 주파수 점프가 수행되지 않습니다..
부팅 후, 그것은 마지막 종료 전에 미리 저장 된 주파수 포인트와 네트워크를 시도합니다.네트워크 배포를 위해 다른 사용 가능한 주파수 포인트를 자동으로 사용하려고합니다..
각 노드의 전송 전력은 신호 품질에 따라 자동으로 조정되고 제어됩니다. |
|
적용
MESH 장거리 통신
전력 및 수역 경비 감시
소방, 국경 방어 및 군사용 비상 통신
해상 통신, 디지털 석유장, 함대 구성
사양
| 감수성 | ||
| 1.4GHZ | 20 MHz | -100dBm |
| 10MHz | -103dBm | |
| 5MHz | -104dBm | |
| 3MHZ | -106dBm | |
| 800 MHz | 20 MHz | -100dBm |
| 10MHz | -103dBm | |
| 5MHz | -104dBm | |
| 3MHZ | -106dBm | |
| 일반 | 기계식 | ||
| 기술 | TD-LTE 기술 표준에 기반한 MESH | 온도 | -20oC ~ +55oC |
| 암호화 | ZUC/SNOW3G/AES (128/256) 선택적 Layer-2 암호화 | ||
| 데이터 비율 | 30Mbps (업링크 다운링크) | 차원 | 116*70*17mm |
| 감수성 | 10MHz/-103dBm | 무게 | 190g |
| 범위 | 50km (공중에서 지상) NLSO 3km-10km ((지대에서 지대까지) ((실제 환경에 따라) |
소재 | 실버 안오디제 알루미늄 |
| 노드 | 16개의 노드 | 장착 | 차량에 장착/보드 |
| 변조 | QPSK, 16QAM, 64QAM | ||
| MIMO | 2x2 MIMO | 힘 | |
| 방해 방지 | 자동 주파수 점프 | ||
| RF 전력 | 10W | 전압 입력 | DC 24V±10% |
| 지연시간 | 한 점프 전송≤30ms | 전력 소비 | 30W |
|
빈도 |
인터페이스 |
||
| 1.4Ghz | 1420-1530MHz | RF | 2 x SMA |
| 800Mhz | 806-826 MHz | 이더넷 | 1xJ30 |
| 참고: 주파수 대역은 사용자 정의를 지원합니다 | 전력 입력 | 1 x J30 | |
| TTL 데이터 | 1xJ30 | ||
| 디버그 | 1xJ30 | ||
| 코무아르트 | |
| 전기 수준 | 3.3V 및 2.85V와 호환됩니다. |
| 제어 데이터 | TTL |
| 보드율 | 115200bps |
| 전송 모드 | 패스 트러스 모드 |
| 우선 순위 수준 | 네트워크 포트보다 더 높은 우선 순위 신호 전송이 울리면 제어 데이터는 우선 순위로 전송됩니다 |
| 참고:1데이터 전송 및 수신은 네트워크에 방송됩니다. 성공적인 네트워킹 후, FD-615MT 노드는 일련 데이터를 수신 할 수 있습니다. 2전송, 수신 및 제어를 구분하려면 형식을 정의할 수 있습니다. |
|

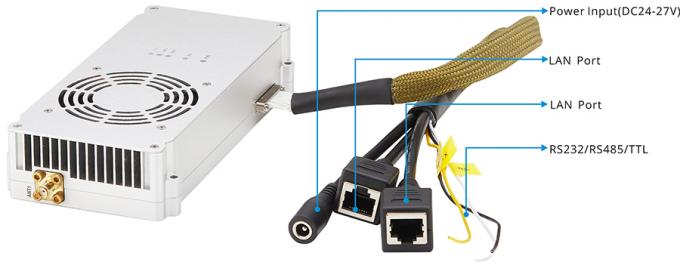

인터페이스 정의
|
|
