| 브랜드 이름: | IWAVE |
| 모델 번호: | FIM-1440 |
| MOQ: | 2 유닛 |
| 가격: | negotiable |
| 배달 시간: | 5~8일 |
| 지불 조건: | 패/기음, 디/피, 티/티 |

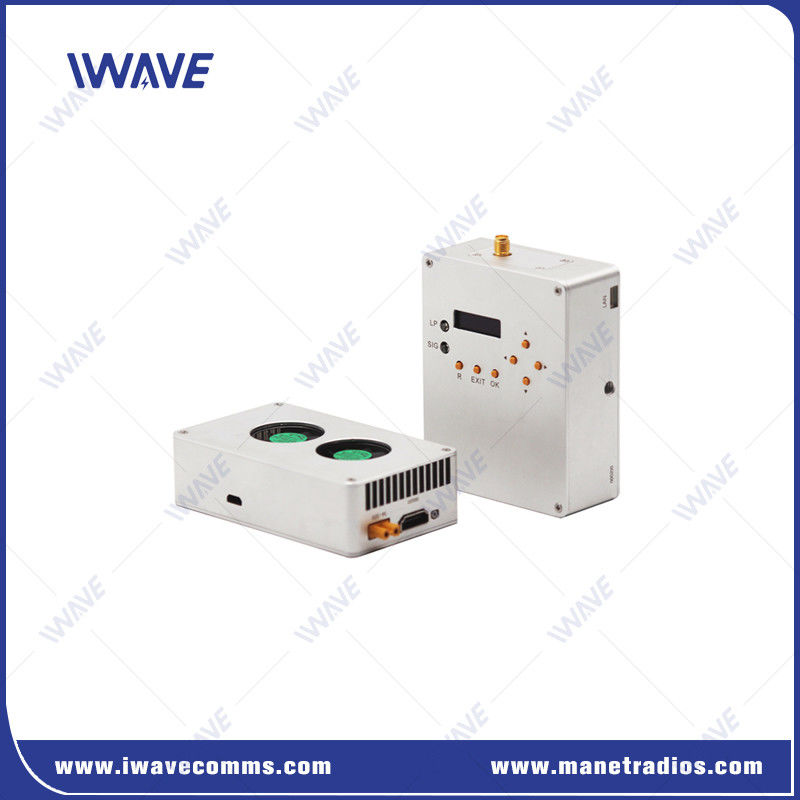

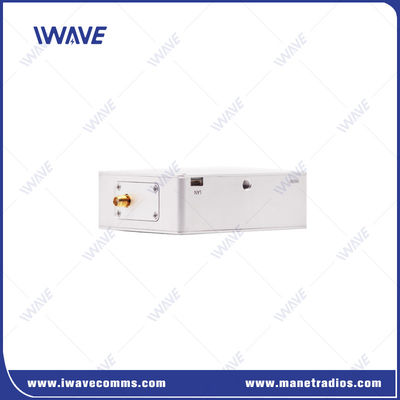

50km UHF 300Mhz 장거리 VTOL HDMI 드론 비디오 송신기 및 수신기
설명
FIM-1440 VTOL HDMI 비디오 송신기는 300Mhz-2Ghz 광 주파수 옵션으로 COFDM 기술을 기반으로 개발되었습니다.이 독특한 기능은 FIM-1440에 50ms 낮은 지연에서 1080p 60fps 비디오 스트림을 전송 할 수있는 능력을 제공합니다..
표준 옴니 파이버 안테나로 장착된 FIM-1440의 효과적인 범위는 최대 50-70km까지 도달 할 수 있습니다. FIM-1440 장거리 드론 송신기는 비용 효율적인 비디오 링크입니다.그것은 제어 데이터 없이 HDMI 비디오 입력과 출력을 지원합니다.
우리는 드론의 송신기, 지상 수신기, 안테나와 데이터 케이블, 매개 변수 구성 소프트웨어, HDMI 케이블, 전력 케이블을 포함한 전체 시스템을 공급합니다.
주요 특징
|
● 50-70km+ LOS 범위 공중에서 지상 ● 안테나 (전달기와 수신기) 는 SMA 포트 인터페이스를 통해 쉽게 연결됩니다. ● 1 1/4 인치 고정 포트 연결 카메라 안정. ●비디오 출력용 100Mbps 이더넷 포트 하나, 그리고 TCP/IP/UDP를 지원합니다. ● 유도성 에노디제이션 기계 와 CNC 기술 이중 알루미늄 합금 셸 은 좋은 충격 저항력 을 가지고 있다. 두 개의 냉각 팬 은 열 분산 을 돕는다. ● 미니 사이즈 및 가벼운 무게 200g 만 |
 |
적용
사양
| 무선 채널 | 300Mhz-2Ghz 선택 |
| 통신 대역폭 | 2/4/8MHZ |
| RF 전송 전력 | 2.5W |
| 데이터 비율 | 1.5/3/6Mbps |
| RX 민감성 | -108dbm@2Mhz/-103dbm@4Mhz/-97dbm@8Mhz |
| 암호화 | AES128 |
| 끝에서 끝까지의 지연 | 1080P60/720P60 인코딩 및 디코딩에 대한 50-70ms |
| Tx에 있는 인터페이스 | 1080P60 HDMI RX×1 |
| 전력 입력 인터페이스--XT30 산업용 등급 ×1 | |
| USB 2.0 - PC와 연결하여 구성 | |
| SMA RF ×1 | |
| Rx에서 인터페이스 | 1080P60 HDMI 미니 ×1 |
| LCD - RSSI와 연결 상태를 표시합니다. | |
| 버튼 × 5 - 수신기 모델을 구성하기 위해. | |

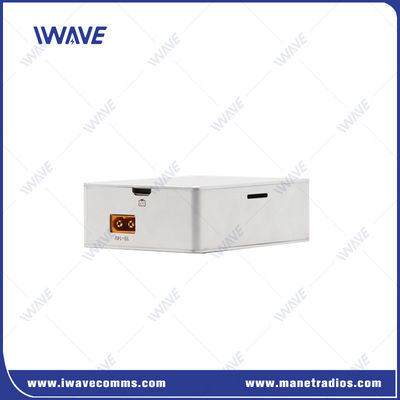

| 전력 입력 인터페이스--XT60 산업용 ×1 | |
| SMA RF ×1 | |
| 이더넷에서 RJ45 × 1 | |
| 무선 오류 용도 | FEC/MPEG |
| 변조 | DVB-T/DVB-T2/DVB-T2 |
| 거리 범위 | 공중에서 지상: 50-70km참고: 실제 거리는 환경과 관련이 있습니다. |
| 지상에서 지상: NLOS 1-2km | |
| 시작 시간 | 5s |
| 전력 입력 | DC 14-18V ((Tx) (DC16V가 제안됩니다) DC 10-14V ((Rx) (DC12V가 제안됩니다) |
| 재연결 시간 | 신호가 복원된 후 1s 미만 |
| COFDM | QPSK 단방향 |
| 전력 소모량 (최대) | 송신 단말기: 25W 수신 단말기: 11W |
| 온도 범위 | 작동 온도: -40~85°C 저장 온도: -55~125°C |
| 크기 | TX: 97x57x30mm RX: 91x72x30mm |
| 라디에이터 | 팬 냉각기 또는 알루미늄 히트 싱크장 |
| 그램 | TX: 200g RX: 202g |
| 금속 케이스 | 선도성 안오디제이션 기구 |
| CNC 기술 | |
| 이중 알루미늄 합금 껍질 |
|
|
