| 브랜드 이름: | IWAVE |
| 모델 번호: | FIM-2410 |
| MOQ: | 2 유닛 |
| 가격: | negotiable |
| 배달 시간: | 5~8일 |
| 지불 조건: | 패/기음, 디/피, 티/티 |

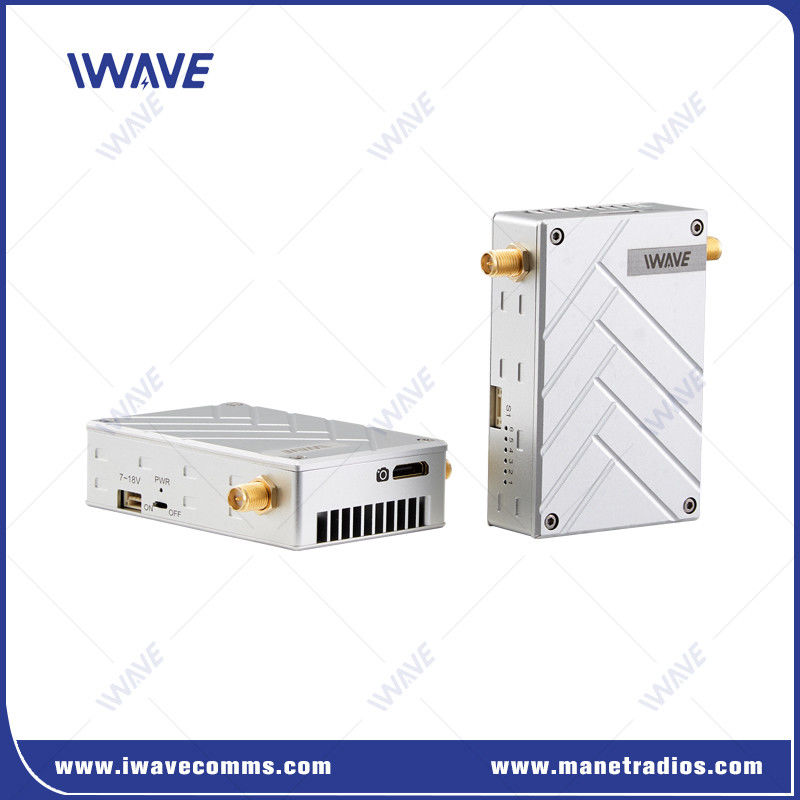

10km 드론 비디오 전송기 HDMI 카메라 및 텔레미터
소개
FIM-2410은 2.4Ghz 대역으로 실시간 HD 비디오 및 텔레메트리 데이터 다운 링크를 위한 10km 드론 비디오 송신기입니다.
많은 무선 신호가 2.4GHz 대역을 통해 전송되기 때문에, 간섭을 피하기 위해,FIM-2410는 도시 및 혼잡한 환경에서 안정적인 무선 연결을 보장하기 위해 TDD-COFDM 기술과 높은 감도를 사용합니다..
가벼운 ((93g) 임베디드 쌍방향 데이터 링크, 상업용 및 산업용 드론의 자율 운용을 가능하게 하기 위해 특별히 설계되었습니다.
무선 비디오 피드에 무단 접근을 방지하기 위한 고급 AES128 암호화 메커니즘을 탑재하고 있으며임무 소프트웨어 및 유료 화물.
주요 특징 ● 특수 알고리즘으로 12km의 1080P 이미지 품질이 향상됩니다. ● 실시간 비디오 모니터링을 위해 HDMI 를 통해 스마트 모니터에 연결 ● 짧은 지연 끝에서 끝으로 15ms-30ms ● 2.3Ghz, 2.4Ghz 및 2.5Ghz 라이선스 없는 대역을 지원합니다. ● HD 비디오 및 텔레메트리 수신기 ● Pixhawk2/cube/V2를 지원합니다.4.8/4과 Apm 28 ● 지원 지상 소프트웨어: 임무 계획자 및 QGround ● 드론 통신 + 비디오 처리 및 분석 ● 자율적 인 UAV 와 드론 을 위한 두 방향 데이터 링크 ● 이더넷 인터페이스 지원 TCPIP/UDP ● CNC 기술 이중 알루미늄 합금 가구, 좋은 충격 저항 및 열 분산 ● 작업 온도: -40°C+85°C ● 전체 크기: 72*47x19mm ● 무게: 93g |
|
코딩된 정사각형 주파수 분사 멀티플렉스 (COFDM)
다중 경로 간섭을 효과적으로 제거하고 효율성 문제를 해결하고 전송의 신뢰성을 향상시킵니다.
끝에서 끝으로 낮은 지연
● tx에서 rx까지의 지연시간은 33ms 미만입니다.
● CABAC 엔트로피 인코딩 및 높은 압축 속도
● 각 프레임은 큰 I 프레임으로 인해 무선 채널에서 추가 지연이 발생하지 않도록 동일한 크기로 암호화됩니다.
● 초고속 디코딩
장거리 통신
첨단 모듈링, FEC 알로그리듬, 고성능 PA와 초 민감한 수신 RF 모듈은 공기 단위와 지상 제어 스테이션 사이의 안정적이고 장거리 무선 연결을 유지합니다.
-40°C~+85°C 작업 온도
모든 칩과 전자 부품은 산업용 등급을 허용하는 특수 설계 -40 °C ~ 85 °C

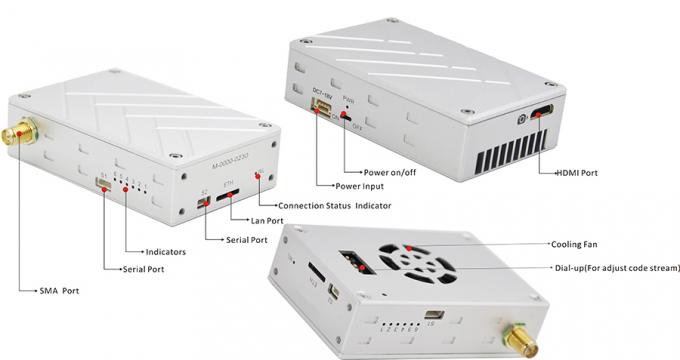

여러 항구
FIM-2410 UAV 비디오 송신기는 다양한 포트 HDMI, LAN 및 두 개의 양방향 일련 포트를 제공합니다.이 포트들은 HD 비디오 및 텔레메트리 데이터를 지상 스테이션과 공기 단위 사이에 최대 10km까지 전송할 수 있습니다.일련 포트는 큐브 오토 파일럿, 픽스호크 2/V2와 함께 사용할 수 있도록 설계되었습니다.4.8/4, 2Apm8.
적용
실시간 무선 비디오 스트리밍 링크를 가진 드론은 사진, 감시, 농업,외딴 지역이나 어려운 도시 지역의 재난 구조 및 식량 운송.
드론 비디오 송신기의 사양
| 빈도 | 2.3Ghz/2.4Ghz ((2.402-2.478GHz) /2.5Ghz 선택 |
| 오류 탐지 | LDPC FEC/비디오 H.264/265 슈퍼 오류 수정 |
| RF 전송 전력 | 1W (공기와 지상 10~16km) |
| 전력 소비 | TX: 10W |
| RX: 6W | |
| 주파수 대역폭 | 4/8MHz |
| 지연시간 | ≤15-25ms |
| 전송률 | 3~5Mbps |
| 감수성 을 가지십시오 | -100dbm@4Mhz, -95dbm@8Mhz |
| 비디오 색상 공간 | 기본값 4:2:0 |
| 안테나 | 1T1R |
| 비디오 입력/출력 인터페이스 | HDMI 미니 TX/RX 또는 FFC를 HDMI-A RX/TX로 변환 |
| 비디오 압축 형식 | H.264+H265 |
| 비트 속도 | 최대 115200bps (소프트웨어 조정) |
| 암호화 | AES 128 |
| 송신 거리는 | 공중에서 지상 10km-12km |
| 시작 시간 | < 30년 |
| 양방향 기능 | 비디오와 듀플렉스 데이터를 동시에 지원합니다. |
| 데이터 | TTL 지원 |
| 전원 공급 | DC 7~18V |
| 인터페이스 | 1080P/60 HDMI 미니 RX x1 |
| 윈도우에서 USB / RJ45에 100Mbps 이더넷 * 1 | |
| S1 TTL 양방향 일련 포트 x1 | |
| 전력 입력 x1 | |
| 표시등 | HDMI 입력/출력 상태 |
| 송신 및 수신 | |
| 비디오 보드 작동 상태 | |
| 힘 | |
| HDMI | HDMI 미니/유연 평면 케이블 (FFC) |
| 온도 범위 | 작동 온도: -40°C ~ + 85°C |
| 보관 온도: -55°C ~ + 100°C | |
| 외모 디자인 | CNC 기술/ 방수 설계의 이중 알루미늄 합금 껍질 |
| 차원 | 72*47*19mm |
| 무게 | Tx: 93g/Rx: 93g |
패키지
|
|
