| 브랜드 이름: | IWAVE |
| 모델 번호: | FD-61MN |
| MOQ: | 2 유닛 |
| 가격: | negotiable |
| 배달 시간: | 5~8일 |
| 지불 조건: | 패/기음, 디/피, 티/티 |

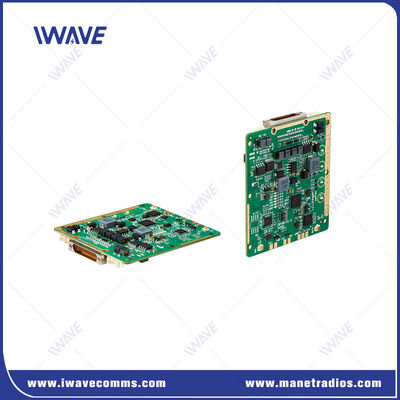

4K 비디오 및 텔레메트리 데이터 OEM MINI Mesh 모듈
소개
IWAVE는 FD-61MN 소프트웨어 정의 라디오를 출시했습니다.고화질 비디오와 데이터.
FD-61MN 데이터 링크는 ad-hoc 네트워크를 형성할 수 있다. 각 참가자는 자동으로 네트워크에 가입, 재회입 또는 탈퇴할 수 있다.시간 슬롯 재분배는 특정 참가자를 위해 높은 대역폭 4k 비디오 스트리밍 및 mavlink 텔레미터 데이터를 제공하기 위해 수행 될 수 있습니다..
주요 특징

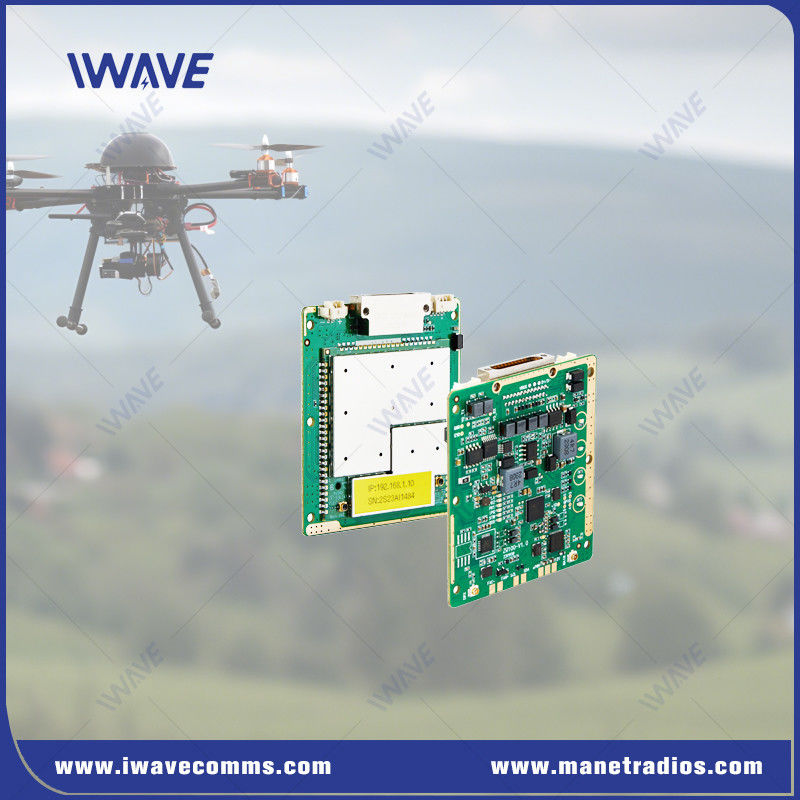

FD-61MN은 첨단 지능형 MANET SDR 모듈입니다.안전성을 보장합니다, 모바일 감시용 실시간 비디오 전송, NLOS (시선 이외의 통신) 를 포함한 다양한 까다로운 애플리케이션을 위한 높은 신뢰성 연결,그리고 드론과 로봇의 지휘와 제어.
●고준의 항공 플러그인 인터페이스
J30JZ 커넥터는 작은 설치 공간, 가벼운 무게, 신뢰할 수있는 연결, 좋은 전자기 보호, 좋은 충격 저항의 장점이 있습니다.안정적이고 신뢰할 수 있는 통신을 보장하기 위해.
다양한 연결 및 통신 요구를 충족시키기 위해 다른 핀과 소켓을 구성
●안전성
1ZUC/SNOW3G/AES128 암호화
2. 최종 사용자 암호를 정의 지원
●폭 넓은 전력 입력
광전압 입력: DV5-32V
●가볍게 통합 하기 위한 소형 디자인
1차원: 60*55*5.7mm
2무게: 26g
3IPX RF 포트: 공간을 절약하기 위해 전통적인 SMA 커넥터를 대체하기 위해 IPX를 채택합니다.
4. J30JZ 커넥터는 작은 공간 요구 사항과 통합을 위해 많은 속도를 절약
적용
미니 UAS
무인 항공기 군중
드론 UAS
UGV
이더넷 무선 확장
무선 텔레메트리
NLOS 무선 비디오 전송
무선 제어 시스템
사양
| 일반 | ||
| 기술 | TD-LTE 무선 기술 표준에 기반한 MESH | |
| 암호화 | ZUC/SNOW3G/AES ((128) 선택적 계층-2 | |
| 데이터 비율 | 30Mbps ((Uplink 및 Downlink) | |
| 시스템 비율의 적응적 평균 분포 | ||
| 사용자를 지원 속도 제한을 설정 | ||
| 범위 | 10km (공중에서 지상) 1km-3km (NLOS 지상에서 지상) | |
| 용량 | 16노드 | |
| 대역폭 | 1.4MHz/3MHz/5MHz/10MHz/20MHz | |
| 힘 | 25dBm±2 (2W 또는 요청에 따라 10W) | |
| 변조 | QPSK, 16QAM, 64QAM | |
| 방해 방지 | 자동으로 횡단파 주파수 점프 | |
| 전력 소비 | 평균: 4-4.5W 최대: 8W | |
| 전력 입력 | DC5V-32V | |
| 수신기 감수성 | 감수성 (BLER≤3%) | ||||
| 2.4GHZ | 20 MHz | -99dBm | 1.4Ghz | 10MHz | -91dBm ((10Mbps) |
| 10MHz | -103dBm | 10MHz | -96dBm ((5Mbps) | ||
| 5MHz | -104dBm | 5MHz | -82dBm ((10Mbps) | ||
| 3MHZ | -106dBm | 5MHz | -91dBm ((5Mbps) | ||
| 1.4GHZ | 20 MHz | -100dBm | 3MHz | -86dBm ((5Mbps) | |
| 10MHz | -103dBm | 3MHz | -97dBm ((2Mbps) | ||
| 5MHz | -104dBm | 2MHz | -84dBm ((2Mbps) | ||
| 3MHZ | -106dBm | 800Mhz | 10MHz | -91dBm ((10Mbps) | |
| 800 MHz | 20 MHz | -100dBm | 10MHz | -97dBm ((5Mbps) | |
| 10MHz | -103dBm | 5MHz | -84dBm ((10Mbps) | ||
| 5MHz | -104dBm | 5MHz | -94dBm ((5Mbps) | ||
| 3MHZ | -106dBm | 3MHz | -87dBm ((5Mbps) | ||
| 3MHz | -98dBm ((2Mbps) | ||||
| 2MHz | -84dBm ((2Mbps) | ||||
| 제어 데이터 전송 | |||||
| 명령 인터페이스 | AT 명령 설정 | VCOM 포트/UART 및 AT 명령어 구성을 위한 다른 포트를 지원 | |||
| 구성 | WEBUI, API 및 소프트웨어를 통한 구성 지원 | ||||
| 작업 모드 | TCP 서버 모드 TCP 클라이언트 모드 UDP 모드 UDP 멀티캐스트 MQTT 모드버스 | ●TCP 서버로 설정되면, 일련 포트 서버는 컴퓨터 연결을 기다립니다. ●TCP 클라이언트로 설정되면, 일련 포트 서버는 목적 IP에 의해 지정된 네트워크 서버에 대한 연결을 적극적으로 시작합니다. ●TCP 서버, TCP 클라이언트, UDP, UDP 멀티캐스트, TCP 서버/클라이언트 공존, MQTT | |||
| 보드율 | 1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 | ||||
| 전송 모드 | 패스 트러스 모드 | ||||
| 조약 | 이더넷, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645 | ||||
|
|
