| 브랜드 이름: | IWAVE |
| 모델 번호: | FDM-6600 |
| MOQ: | 2 유닛 |
| 가격: | negotiable |
| 배달 시간: | 5~8일 |
| 지불 조건: | 패/기음, 디/피, 티/티 |

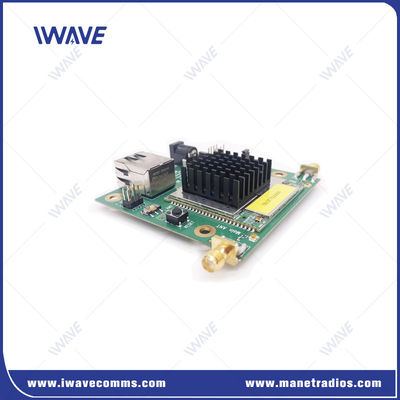

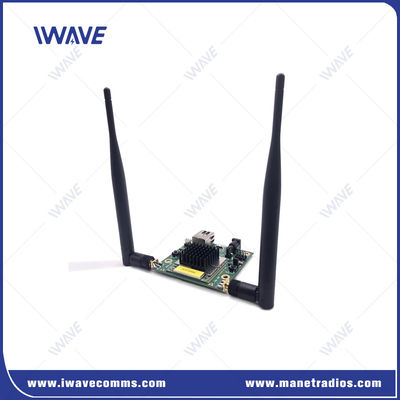

미모 디지털 데이터 링크 모바일 UAVs 및 로보틱스 Nlos에서 비디오를 전송
소개
FDM-6600은 FPGA 아키텍처, 멀티 웨이브 형식, 초대폭, 고속 주파수 점프 기술을 기본으로 채택합니다.시야가 멀고 빠르게 움직이는 상황에서도 원활하고 매우 안전한 개인 네트워크를 제공할 수 있습니다.이 네트워크는 체인, 스타, 또는 무작위 토폴로지로 구성될 수 있습니다.
보안 데이터 스트리밍 기능으로 견고한 무선 IP 링크는 사용자가 군사용 무인 차량을 더 빠르고 안전하게 체계적으로 제어할 수 있도록 도와줍니다.
특징
FPGA 아키텍처, 멀티 웨이브 형식, 초대폭, 고속 주파수 점프 및 기타 기술을 채택
기지 스테이션에 의존하지 않습니다. 효율적이고 빠르게 분산 된 무선 광대역 네트워크를 형성 할 수 있습니다.
다른 IP 장치와 상호 연결 및 상호 작동을 실현하기 위해 IP 인터페이스를 제공
간섭 방지 COFDM / 광대역 통신기 주파수 점프는 복잡한 RF 환경에서 링크 품질을 향상시킬 수 있습니다.
우수한 멀티 경로 및 NLOS 성능
QPSK에서 64QAM에 대한 적응형 라디오 변조는 파켓별로 지속적으로 최적화되어 동적인 환경에서 링크 성능을 최적화합니다.
소프트웨어는 스펙트럼의 효율적인 재사용을 위해 채널 크기를 정의합니다.
소프트웨어는 글로벌 응용 프로그램의 운영 주파수를 정의
회전 코딩, 전진 오류 수정 (FEC), ACK 재전송, 최대 비율 병합, 공간 멀티플렉싱 및 공간 시간 블록 코딩
소음 스펙트럼에서 강력한 데이터 전송에 사용됩니다.
적용
| FDM-6600은 가벼운 무게, 작은 크기 및 낮은 전력으로 설계된 고급 MIMO 고급 무선 비디오 및 데이터 링크입니다. 작은 모듈은 비디오 및 풀 듀플렉스 데이터 통신 (예를 들어,단 하나의 고속 광대역 RF 채널에서, 이는 UAV, 자율주행 차량, 그리고 다양한 산업에 필요한 모바일 로봇에 적합합니다. |  |
사양
| 일반 | ||
| 기술 | TD-LTE 기술 표준에 기반한 무선 | |
| 암호화 | ZUC/SNOW3G/AES ((128) 선택적 계층-2 | |
| 데이터 비율 | 30Mbps ((Uplink 및 Downlink) | |
| 범위 | 10km-15km (공중에서 지상) 500m-3km (NLOS) | |
| 용량 | 스타 토폴로지, 포인트에서 17-피인트 | |
| 전력 | 23dBm±2 (2w 또는 요청에 따라 10w) | |
| LATENCY | 한 점프 전송≤30ms | |
| 변조 | QPSK, 16QAM, 64QAM | |
| 안티-JAM | 자동으로 횡단파 주파수 점프 | |
| 대역폭 | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| 전력 소비 | 5와트 | |
| 전력 입력 | DC5V | |
| 감수성 | ||
| 2.4GHZ | 20 MHz | -99dBm |
| 10MHz | -103dBm | |
| 5MHz | -104dBm | |
| 3MHZ | -106dBm | |
| 1.4GHZ | 20 MHz | -100dBm |
| 10MHz | -103dBm | |
| 5MHz | -104dBm | |
| 3MHZ | -106dBm | |
| 800 MHz | 20 MHz | -100dBm |
| 10MHz | -103dBm | |
| 5MHz | -104dBm | |
| 3MHZ | -106dBm | |
| 주파수 대역 | ||
| 2.4Ghz | 2401.5-2481.5 MHz | |
| 1.4Ghz | 1427.9-1467.9MHz | |
| 800Mhz | 806-826 MHz | |
| 공동체 | ||
| 전기 수준 | 2.85V 전압 영역 및 3V/3.3V 수준과 호환됩니다. | |
| 제어 데이터 | TTL 모드 | |
| 보드율 | 115200bps | |
| 전송 모드 | 패스 트러스 모드 | |
| 우선 순위 수준 | 네트워크 포트보다 더 높은 우선순위입니다. 통제 데이터는 우선적으로 전송됩니다. | |
| 참고:1전송 및 수신 데이터는 네트워크에서 방송됩니다. 성공적인 네트워킹 후, 각 FDM-6600 노드는 일련 데이터를 수신할 수 있습니다. 2전송, 수신 및 제어를 구별하려면 형식을 직접 정의해야합니다. | ||
| 인터페이스 | ||
| RF | 2 x SMA | |
| 이더넷 | 1x 이더넷 | |
| 공동체 | 1x COMUART | |
| 전력 | DC 입력 | |
| 표시기 | 3색 LED | |
| 기계 | ||
| 온도 | -40°C~+80°C | |
| 무게 | 50g | |
| 차원 | 7.8*10.8*2cm | |
| 안정성 | MTBF≥10000hr | |
|
|
