| 브랜드 이름: | IWAVE |
| 모델 번호: | FDM-615PTM |
| MOQ: | 2 유닛 |
| 가격: | negotiable |
| 배달 시간: | 5~8일 |
| 지불 조건: | 패/기음, 디/피, 티/티 |

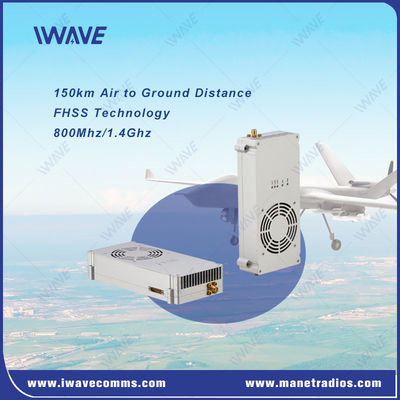

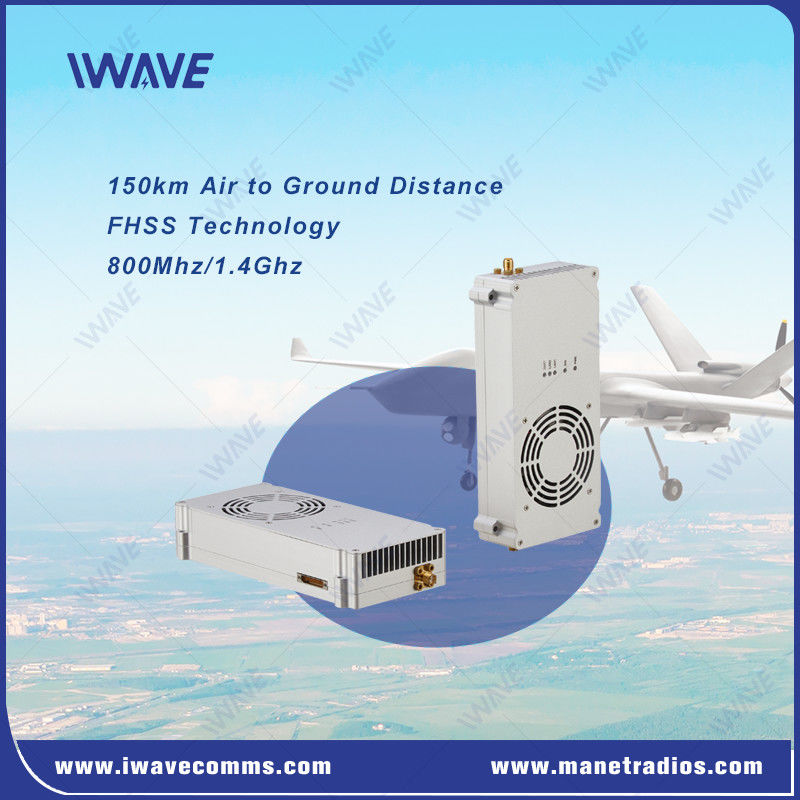

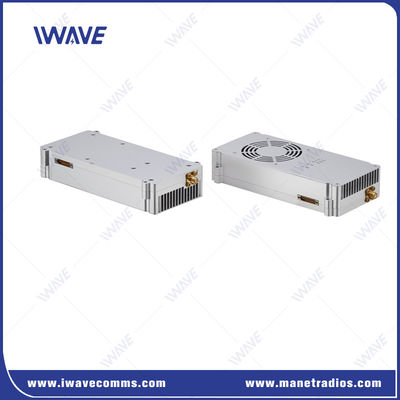

장거리 드론용 FHSS 반 간섭 무선 HD 비디오 전송기
설명
새로운 동적 주파수 선택, 자동 전력 제어, 강력한 NLOS 기능, 주파수 점프 및 초 넓은 L 대역 범위 1420-1530Mhz 주파수는 강력한 간섭과 항장충 면역을 제공합니다!
주요 특징
|
 |
적용
해상 운항:해양 감시 및 모니터링을 위한 비디오 및 텔레미터
감시:외딴 지역에서 보안과 감시를 위한 풀HD 비디오
무인 플랫폼:무인 지상, 공중 또는 해상 플랫폼에 통합
사양
| 일반 | ||
| 기술 | TD-LTE 기술 표준에 기반한 무선 | |
| 암호화 | ZUC/SNOW3G/AES ((128) 선택적 계층-2 | |
| 데이터 비율 | 30Mbps ((Uplink 및 Downlink) | |
| 범위 | 100km-150km (공중에서 지상) | |
| 용량 | 32 노드 | |
| NLOS 범위 | 5~10km 지대에서 지대까지 | |
| RF 전력 | 10와트 | |
| 지연시간 | 끝에서 끝: 60ms-80ms | |
| 변조 | QPSK, 16QAM, 64QAM | |
| 방해 방지 | 자동 주파수 점프 | |
| 대역폭 | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| 감수성 | ||
| 2.4GHZ | 20 MHz | -99dBm |
| 10MHz | -103dBm | |
| 5MHz | -104dBm | |
| 3MHZ | -106dBm | |
| 1.4GHZ | 20 MHz | -100dBm |
| 10MHz | -103dBm | |
| 5MHz | -104dBm | |
| 3MHZ | -106dBm | |
| 800 MHz | 20 MHz | -100dBm |
| 10MHz | -103dBm | |
| 5MHz | -104dBm | |
| 3MHZ | -106dBm | |
| 주파수 대역 | ||
| 2.4Ghz | 2401.5-2481.5 MHz | |
| 1.4Ghz | 1427.9-1447.9MHz | |
| 800Mhz | 806-826 MHz | |
| 전력 | ||
| 전력 입력 | DC 24V+-10% | |
| 전력 소비 | 30W | |
| 공동체 | ||
| 전기 수준 | 2.85V 전압 영역 및 3V/3.3V 수준과 호환됩니다. | |
| 제어 데이터 | TTL 모드 | |
| 보드율 | 115200bps | |
| 전송 모드 | 패스 트러스 모드 | |
| 우선 순위 수준 | l 네트워크 포트보다 더 높은 우선 순위. 신호 전송이 울리면 제어 데이터가 우선 순위로 전송됩니다. | |
| 참고:1) 전송 및 수신 데이터는 네트워크에서 방송됩니다. 성공적인 네트워크 연결 후 각 FDM-615PTM 노드는 일련 데이터를 수신 할 수 있습니다.수신 및 통제, 당신은 자신의 형식을 정의해야합니다 | ||
| 인터페이스 | ||
| RF | 2 x SMA | |
| 이더넷 | 1xJ30 | |
| 공동체 | 1xJ30 | |
| 힘 | 1xJ30 | |
| 디버그 | 1xJ30 | |
질문 및 답변
Q1: 비디오 및 데이터 전송을 위한 FDM-615PTM의 최대 범위는 무엇입니까?
A1: FDM-615PTM는 2dBi 섬유 유리 안테나를 사용하여 명확한 시선 조건에서 최대 150km까지 안정적인 통신을 제공합니다.장거리 신뢰성 있는 연결을 지원합니다. 시야가 없는 환경에서도요.특히 그 FHSS (Frequency Hopping Spread Spectrum) 기능으로.
Q2: FDM-615PTM에서 먼 거리에서 어떤 종류의 비디오 품질을 기대할 수 있습니까?
A2: 150km의 거리에서, FDM-615PTM는 8-12 Mbps의 실시간 데이터 속도를 제공하여 풀 HD 1080P60 비디오 스트리밍을 가능하게합니다. 이것은 감시, 모니터링,그리고 미션 크리티컬 작전.
|
|
