| 브랜드 이름: | IWAVE |
| 모델 번호: | FIM-2410 |
| MOQ: | 2 유닛 |
| 가격: | 협상 가능 |
| 배달 시간: | 5~8일 |
| 지불 조건: | 패/기음, 디/피, 티/티 |

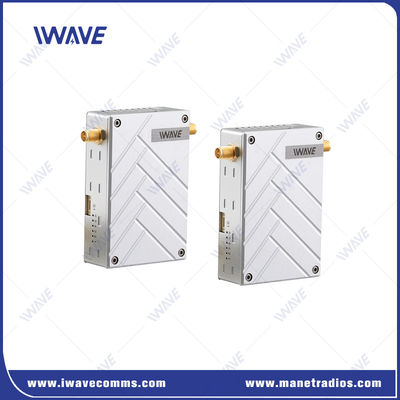

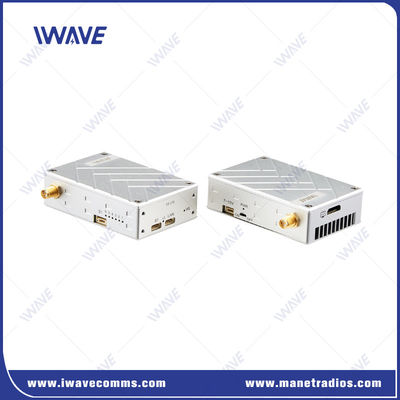

10km HDMI Full HD UAV 비디오 송신기 및 전체 듀플렉스 PixHawk 큐브 데이터 링크
설명
FIM-2410 미니 트랜시버는 UAVS 용 군사 표준을 기반으로 한 새로운 설계된 TDD-COFDM 무선 통신 장비입니다. 다양한 환경에서 2.3/2.4/2.5GHz를 지원합니다. 이 시스템은 8-12km 장거리 HD 비디오 및 50ms 대기 시간으로 양방향 데이터 전송에서 우수한 성능을 제공합니다.
주요 기능
|
|
FAQ
비디오 저장소 정보
Wireshark는 녹음하는 데 사용될 수 있으며 Google Wireshark는 Windows에서 실행됩니다. Wireshark는 이더넷에서 모든 비디오 스트림을 녹화하고 재생할 수 있습니다. Google "Wireshark Recod 비디오"및 시도 방법에 대한 연구를 수행해야합니다.
SDI 인터페이스 유형 정보.
Question 1:이 링크에 대해 SDI 유형을 알려주세요?
답 : 표준 3G SDI입니다
Question 2:내가 카메라를 끄는 것이 ex_sdi 또는 hd_sdi에 있으면 TX 링크의 비디오를 뽑으려면 소음이 없습니까?
답변:HD-SDI는 FIM-2450과 함께 작동하지만 EX-SDI는 그렇지 않습니다. EX-SDI는 표준 SDI가 아니기 때문에 표준 SDI 비디오를 JPEG 형식으로 압축하여 전송하기 위해 표준 SDI는 비디오를 압축하지 않습니다.
최대 비행 속도에 대해
질문:지원되는 최대 비행 속도는 얼마입니까?
답변:최대 비행 속도 지원 : 120km/h
애플리케이션
다음은 특별히 설계된 UAV 대공 LOS 5km HD 비디오 및 비행 제어 데이터 전송 시스템을 위해 영어로 나열된 응용 프로그램입니다.
항공 사진 :전문 사진 및 영화 촬영 목적을위한 고화질 공중 이미지 및 비디오 캡처.
뉴스 보도 :뉴스보고 및 방송을위한 라이브 비디오 피드 및 실시간 업데이트 제공.
스포츠 이벤트 :시청 경험을 향상시키기 위해 스포츠 이벤트의 역동적 인 공중 장면을 녹음하고 전송합니다.
숨겨진 조사 :안전하고 신중한 비디오 전송 기능을 갖춘 은밀한 감시 작업을 수행합니다.
비디오 감시 :실시간 비디오 모니터링 및 보안 솔루션 구현다양한 장소와 시설의 경우.
실시간 무선 비디오 전송 :검사, 원격 모니터링 등을 포함한 광범위한 응용 프로그램에 대한 라이브 비디오 스트리밍을 활성화합니다.
또한, 보안 변속기 키트는 특별히 사용 된 감시 드론에 맞게 조정됩니다.
법 집행 :안전하고 신뢰할 수있는 공중 감시 기능을 갖춘 법 집행 기관 지원.
시민 구조 :효과적인 대응 및 조정을 위해 실시간 비디오 피드 및 중요한 데이터를 제공하여 민사 구조 작업을 지원합니다.
사양
| 빈도 | 2.4GHz (2402MHz-2482MHz) |
| 오류 감지 | LDPC FEC/비디오 H.264/265 슈퍼 오류 수정 |
| RF 전송 전원 | 1W (공기 대 8km-12km) |
| 전력 소비 | TX : 10WATTS |
| RX : 6WATTS | |
| 대역폭 | 4MHz/8MHz |
| 숨어 있음 | ≤15-30ms |
| 전송 속도 | 3-5Mbps |
| 민감도를받습니다 | -100dBM@4MHz |
| 비디오 색상 공간 | 기본 4 : 2 : 0 |
| 안테나 | 1T2R |
| 비디오 입력/출력 인터페이스 | HDMI MINI TX/RX 또는 FFC를 HDMI-A RX/TX로 변환합니다 |
| 비디오 압축 형식 | H.264+H.265의 알고리즘 |
| 비트 속도 | 소프트웨어 조정, 최대 115200bps |
| 암호화 | AES 128 |
| 전송 거리 | 8-12km지면으로 공기 |
| 시작 시간 | <30s |
| 양방향 기능 | 비디오 및 이중 데이터를 동시에 지원합니다 |
| 데이터 | 양방향 TTL을 지원합니다 |
| 전원 공급 장치 | DC 7-18V |
| 인터페이스 | 1080p/60 HDMI MINI RX X1 |
| Windows & Times에서 100Mbps 이더넷에서 USB / RJ45; 1 | |
| S1 TTL 양방향 직렬 포트 X1 | |
| 전원 입력 X1 | |
| 표시등 | HDMI 입력/출력 상태 |
| 전송 및 수신 | |
| 비디오 보드 작업 상태 | |
| 힘 | |
| HDMI | HDMI 미니 |
| 온도 범위 | 작동 온도 : -40 & deg; c ~+ 85 & deg; c |
| 저장 온도 : -55 & deg; c ~+ 100 & deg; c | |
| 외관 디자인 | CNC 기술/ 이중 알루미늄 합금 쉘 |
| 차원 | 72 & Times; 47 & Times; 19mm |
| 무게 | TX : 94G/RX : 94G |
|
|
