| 브랜드 이름: | IWAVE |
| 모델 번호: | FIM-2450 |
| MOQ: | 1SET |
| 배달 시간: | 7-14days |
| 지불 조건: | L/C,T/T,웨스턴 유니온,MoneyGram |

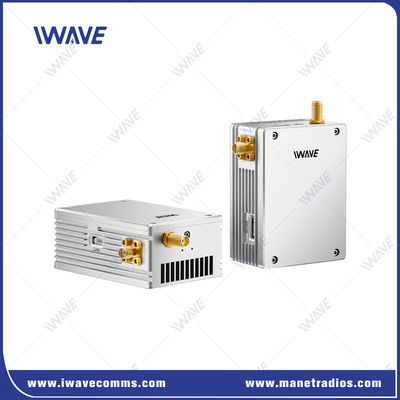

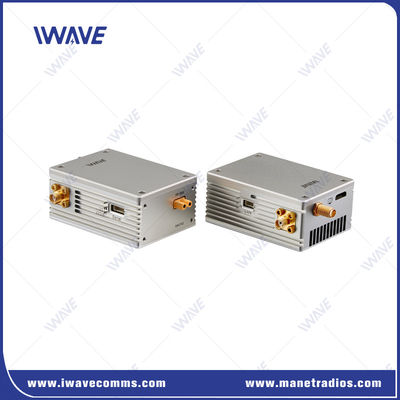

2.4GHz 50km UAV/FPV/Fixed Wing Drone 무선 HDMI COFDM 송신기 수신기
첨단 미니 링크 시스템 (FIM-2450) 은 미니 UAV 및 더 작은 크기의 전술 UAS 및 UGV를 위해 설계된 첨단 디지털 데이터 및 비디오 링크 시스템입니다. 무게는 160 그램에 불과합니다.더 엄격한 SWaP 요구 사항이있는 플랫폼에 이상적입니다..
오픈 아키텍처 시스템은 풀 듀플렉스 광대역, 오류 수정 기술 및 고속 통신을 가능하게하며 실시간 비디오 이미지, LAN 및 일련 데이터의 다운링크 기능을 제공합니다.그리고 다양한 센서로부터의 정보높은 스펙트럼 효율성과 데이터 속도 선택성으로, 시스템은 동일한 공영 공간 근처에서 여러 개의 무인 항공기를 운용 할 수 있습니다.
최대 50km의 범위로 FIM-2450은 전투장 정찰 및 IED 탐지 등 확장 된 UAV 및 UGV 임무에 이상적입니다.
주파수 선택
| 2.3Ghz | 2304 ~ 2390 MHz |
| 2.4Ghz | 2402~2482 MHz |
| 2.5Ghz | 2500~2570 MHz |
특징
|
|
적용:

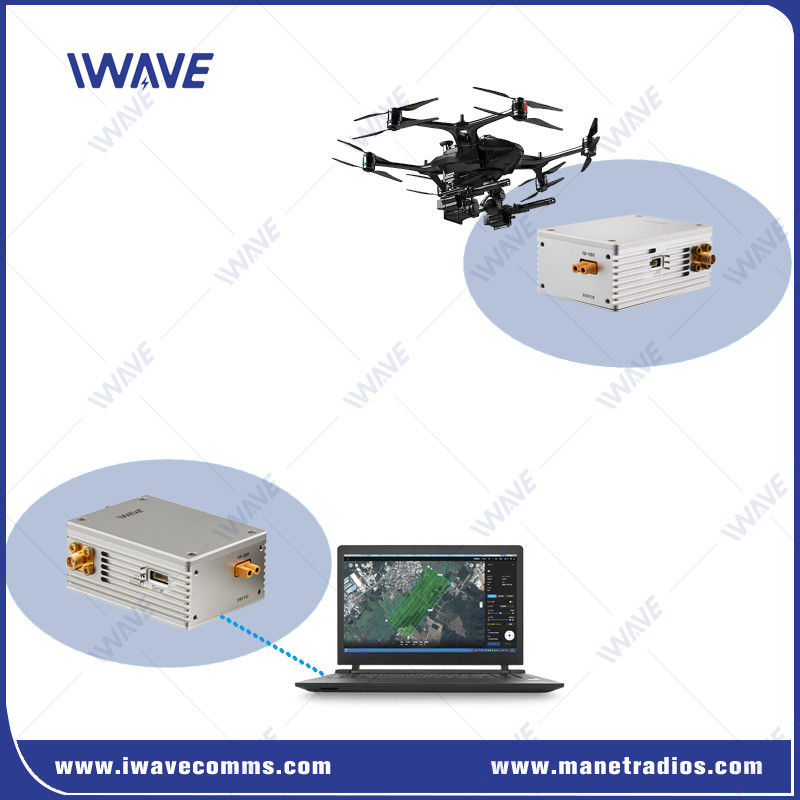

구성요소: 통합된 공기 중 송신기, 지상 수신기, 방향 안테나 (예를 들어, 장거리용 높은 이득의 대전선)
응용 프로그램:
법 집행: 작전 중 감시 (예를 들어, 군중 감시, 용의자 추적)
응급 대응: 화재 소방, 수색 및 구조를 위한 실시간 항공 영상.
인프라 모니터링: 파이프 라인, 전력 라인, 재난 지역 등을 검사한다.
사양
| 빈도 | 2.3Ghz | 2304 ~ 2390 MHz |
| 2.4Ghz | 2402~2482 MHz | |
| 2.5Ghz | 2500~2570 MHz | |
| 대역폭 | 2/4/8MHz | |
| RF 전력 | 2W (Bi-Amp, 각 전력 증폭기의 2W 최고 전력) | |
| 전송 범위 | 50km | |
| 전송 속도 |
1.5/3/6Mbps (비디오 코드 스트림 및 일련 데이터) 최고의 비디오 스트림: 2.5Mbps |
|
| 보드율 | 115200 (조정 가능) | |
| Rx 감수성 | -100/-95/-90dbm | |
| 무선 오류 허용 알고리즘 | 무선 베이스밴드 FEC 전방 오류 수정 / 비디오 코덱 슈퍼 오류 수정 | |
| 비디오 지연 |
코딩의 지연 + 전송 + 디코딩 720P/60 <50 ms 1080P/60 <80ms |
|
| 링크 재구성 시간 | < 1s | |
| 변조 | 업링크 QPSK/다운링크 QPSK | |
| 비디오 압축 형식 | H.264 | |
| 비디오 색상 공간 | 4:2:0 (4번 옵션:22) | |
| 암호화 | AES128 | |
| 시작 시간 | 25년 | |
| 힘 | DC-12V (10~18V) | |
| 인터페이스 |
Tx와 Rx의 인터페이스는 동일합니다.
|
|
| 지표 |
|
|
| 전력 소비 |
Tx: 17W (최대) Rx: 6W |
|
| 온도 |
작동: -40 ~ + 85°C 보관: -55 ~ + 85°C |
|
| 차원 | Tx/Rx: 73.8 x 54 x 31mm | |
| 무게 | Tx/Rx: 160g | |
| 금속 케이스 디자인 | CNC 기술 | |
| 이중 알루미늄 합금 껍질 | ||
| 선도성 안오디제이션 기구 | ||
