| 브랜드 이름: | IWAVE |
| 모델 번호: | FD-61MN |
| MOQ: | 2개 |
| 가격: | negotiable |
| 배달 시간: | 5~8일 |
| 지불 조건: | 패/기음, 디/피, 티/티 |

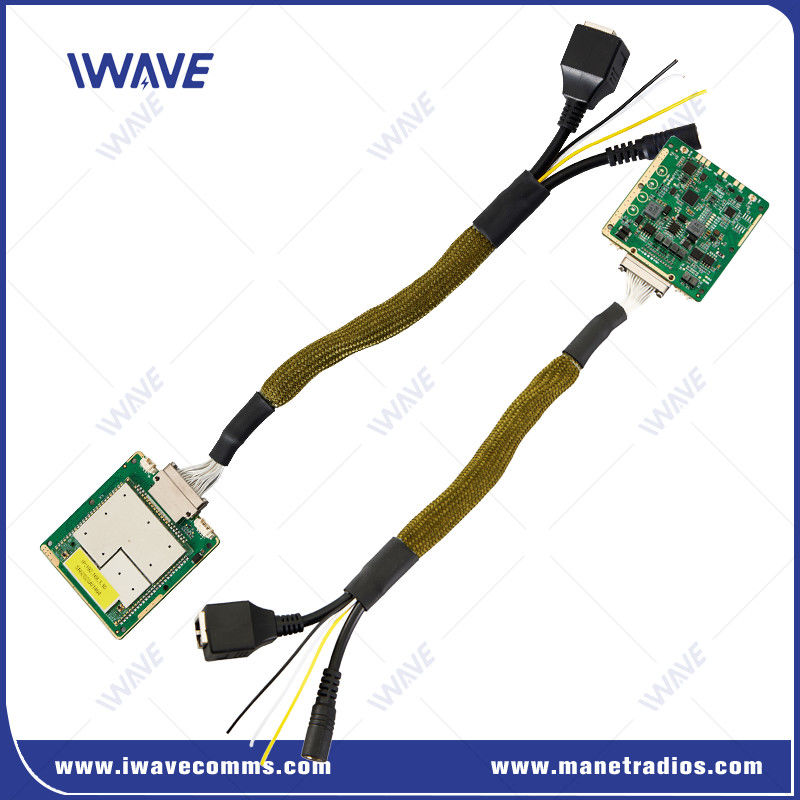

NLOS 비디오 전송을 위한 저연속성 3 대역 디지털 IP MESH 모듈
소개
FD-61MN은 IWAVE가 설계한 무선 전송 모듈로, 성숙한 시스템 온 칩 (SoC) 칩 세트를 이용한다.제어 TTL 데이터 통신과 함께 전체 듀플렉스 TCP/IP/UDP 데이터 통신을 제공합니다..
자동 주파수 점프 기술 (FHSS) 및 적응적 변조를 사용하여 FD-61MN은 복잡한 RF 환경에서 강력한 통신을 유지하도록 설계되었습니다.콤팩트 한 디자인 으로 드론 에 통합 될 수 있는 이상적 인, UAV, 전지구 차량, 그리고 다른 자율주행 시스템. 자율 형성 및 자율 치유 메쉬 아키텍처와 함께 여러 이더넷 및 UART 포트,FD-61MN이 UAV 군과 로봇 함대를 위한 고품질 무선 비디오 및 텔레메트리를 전송할 수 있도록 합니다..
특징
우수한 낮은 지연성 성능:
효율적이고 신속한 데이터 전송을 보장합니다.지연 시간 끝에서 끝 ≤5ms-15ms
안정적인 데이터 전송:
코딩 적응 기술을 포함합니다.
자동으로 신호 품질을 기반으로 코딩 및 변조 메커니즘을 전환하여 전송 속도의 지저름을 최소화합니다.
다운링크와 업링크의 30Mbps 전송 데이터 속도
일련 포트 통신:
IP를 통해 일련 포트 정보를 얻는 것을 지원합니다.
UGV 함대와 UAV 군을 제어하는 데 광범위하게 적용됩니다.
이더넷 포트:
다양한 단말기를 연결하기 위해 3개의 이더넷 포트를 갖추고 있습니다.
전력 입력:
DC 5-32V의 넓은 전압 입력 범위
관리 소프트웨어:
네트워크 관리 및 매개 변수 구성을 위한 웹 기반 사용자 인터페이스 (WEBUI) 를 지원합니다.
API 통합:
제3자 무인 플랫폼 통합을 위한 API를 제공합니다.
적용
드론/로봇 협업 네트워크
안정적/실시간/장거리 통신
MESH 네트워크
NLOS/LOS를 위한 HD 비디오 전송
사양
| 기술 | TD-LTE 기술 표준에 기반한 아도크 |
| 암호화 | ZUC/SNOW3G/AES128 선택적 계층-2 |
| 데이터 비율 | 최대 30Mbps ((Uplink 및 Downlink) |
| 통신 범위 | 공중에서 지상까지 10km NLOS 지상에서 지상 1-3km |
| 노드 | 16노드 |
| RF 전력 | 23dBm±2 (2w, 5w 또는 요청에 따라 10w) |
| 지연시간 | 끝에서 끝 ≤5ms-15ms |
| 변조 | QPSK 16QAM, 64QAM |
| 방해 방지 | FHSS (주파수 점프 퍼스펙트럼) |
| 대역폭 | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz |
| 전력 소비 | 5와트 |
| 전력 입력 | DC5-32V |
| 차원 | 60*55*5.7mm |
| 무게 | 26g |
| 3 대역 주파수 | 1.4G: 1420Mhz-1530MHz |
| 800Mhz: 806Mhz-826Mhz | |
| 2.4Ghz: 240-2481MHz | |
| RF | 2 x IPX |
| LAN 포트 | 3x 이더넷 포트 |
| 코무아르트 | 1xCOMUART |
| 전력 입력 | 1* DC5-32V |
데이터 서비스의 강력한 일련 포트 기능
1높은 비율의에리얼 포트 데이터 전송: 바우드 속도는 최대 460800입니다
2일련 포트의 여러 작업 모드: TCP 서버 모드, TCP 클라이언트 모드, UDP 모드, UDP 멀티캐스트 모드, 투명한 전송 모드 등
3.MQTT, Modbus 및 기타 프로토콜. 네트워크에 유연하게 사용할 수 있는 일련 포트 IoT 네트워크 모드를 지원합니다. 예를 들어,사용자가 다른 노드 (drone) 에 제어 명령을 정확하게 보낼 수 있습니다., 로봇 개 또는 다른 무인 로봇) 는 방송 또는 멀티캐스트 모드를 사용하는 대신 원격 제어기를 통해 작동합니다.
|
명령 인터페이스 |
AT 명령 설정 |
AT 명령어 구성을 위한 API/HTTP/UART |
|
구성 관리 |
WEBUI, API 및 관리 소프트웨어를 통한 구성 지원 |
|
|
작업 모드 |
TCP 서버 모드 TCP 클라이언트 모드 UDP 모드 UDP 멀티캐스트 MQTT 모드버스 |
난TCP 서버로 설정되면, 일련 포트 서버는 컴퓨터 연결을 기다립니다.
난TCP 클라이언트로 설정되면, 일련 포트 서버는 목적 IP에 의해 지정된 네트워크 서버에 대한 연결을 적극적으로 시작합니다.
난TCP 서버, TCP 클라이언트, UDP, UDP 멀티캐스트, TCP 서버/클라이언트 공존, MQTT
|
|
보드율 |
1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 |
|
|
조약 |
이더넷, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645, 패스 트로 모드 |
|
|
시스템 관리 |
WATCHDOG 기능을 지원합니다. 모든 시스템 수준의 예외를 식별하고 자동으로 다시 설정할 수 있습니다. |
|
비디오
|
|
