| 브랜드 이름: | IWAVE |
| 모델 번호: | FD-61MN |
| MOQ: | 2개 |
| 가격: | negotiable |
| 배달 시간: | 5~8일 |
| 지불 조건: | 패/기음, 디/피, 티/티 |
모델:FD-61MN

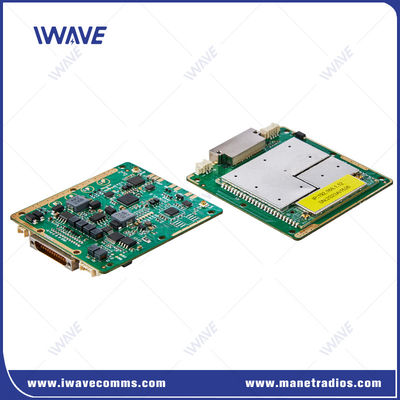

FD-61MN 미니어처 3 대역 디지털 IP MESH 모듈
소개
의FD-61MN소형 OEM입니다.트리밴드 디지털 IP Mesh 데이터 전송 모듈용으로 설계된드론,무인 항공기,UGV,USV이 모듈은 세 가지 선택 가능한 주파수 대역을 사용하여 분산, "기반시설 없는" 네트워크에서 원활한 비디오 및 데이터 스트리밍을 가능하게 합니다.800MHz,1.4GHz, 그리고2.4GHz통합됩니다.자동 주파수 점프 (FHSS)그리고적응형 변조복잡한 RF 환경에서 성능을 향상시키기 위해
자기 형성 및 자기 치유 망 네트워크: 노드들이 연결되거나 분리될 때 자동으로 적응하여 일부 노드가 손실되더라도 연속적인 연결을 유지합니다.
방해 방지 기술: 사용적응적 코딩 및 변조변화하는 신호 조건에 적응하여 지저분을 최소화하고 안정적인 데이터 전송을 보장합니다.
장거리 의사소통:
NLOS (비시선 외)범위:1~3km무인 지상 차량의 경우
공중-지구범위:최대 10km무인 항공기
여러 통신 포트:
이더넷 포트유연한 데이터 전송을 위해
UART 포트UAV/UGV 함대를 제어할 수 있는 일련 통신용
UAV 스워드 및 UGV 함대 제어: 일련 포트를 통해 여러 단위의 정확한 제어, IP 주소 및 포트를 사용하여 제어 데이터를 관리합니다.

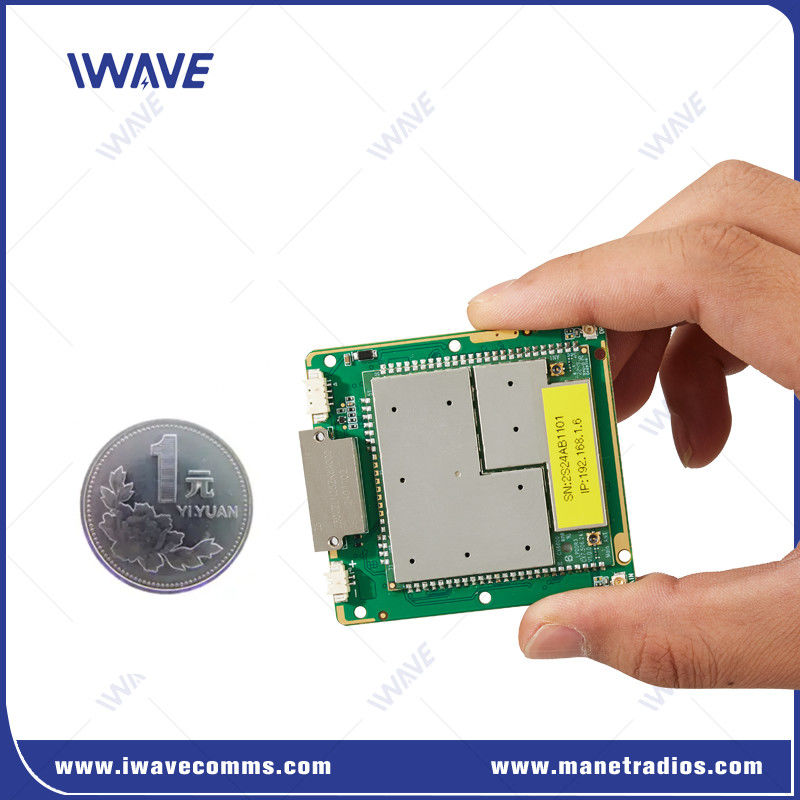

컴팩트 OEM 형식: 로봇 시스템으로 쉽게 통합할 수 있는 배어보드 설계
무선 비디오 및 데이터 링크: 보안 및 국방 작전과 같은 전술 환경에서 무인 차량을 위한 고화질 비디오 및 데이터 서비스를 제공합니다.
로봇 시스템 통합: FD-61MN은 UAV, UGV, USV 및 다른 자율 시스템으로 실시간 데이터 스트리밍 및 제어에 탑재 될 수 있습니다.
멀티 로봇 제어: IP 기반 통신을 통해 여러 UAV 또는 UGV의 정확한 텔레미터 및 제어 기능을 제공합니다.
확장 가능한 범위: 범위는 더 큰 배포를 위해 추가 부스터 증폭기로 확장 할 수 있습니다.
사양
| 일반 | ||
| 기술 | TD-LTE 무선 기술 표준에 기반한 MESH | |
| 암호화 | ZUC/SNOW3G/AES ((128/256) 선택적 계층-2 | |
| 데이터 비율 | 30Mbps ((Uplink 및 Downlink) | |
| 시스템 비율의 적응적 평균 분포 | ||
| 사용자를 지원 속도 제한을 설정 | ||
| 범위 | 10km (공중에서 지상) 500m-3km (NLOS 지상에서 지상) |
|
| 용량 | 32 노드 | |
| 대역폭 | 1.4MHz/3MHz/5MHz/10MHz/20MHz | |
| 힘 | 25dBm±2 (2W 또는 요청에 따라 10W) | |
| 변조 | QPSK, 16QAM, 64QAM | |
| 방해 방지 | 자동으로 횡단파 주파수 점프 | |
| 전력 소비 | 평균: 4-4.5W 최대: 8W |
|
| 전력 입력 | DC5V-32V | |
| 주파수 대역 | |||||||
| 1.4Ghz | 1427.9-1447.9MHz | ||||||
| 800Mhz | 806-826MHz | ||||||
| 2.4Ghz | 2401.5-2481.5 MHz | ||||||
| 무선 | |||||||
| 통신 방식 | 유니캐스트, 멀티캐스트, 방송 | ||||||
| 전송 모드 | 풀 듀플렉스 | ||||||
| 네트워크 모드 | 자기 치유 | 자기 적응, 자기 조직, 자기 구성, 자기 유지 | |||||
| 동적 라우팅 | 실시간 연결 조건에 기초한 노선을 자동으로 업데이트합니다 | ||||||
| 네트워크 제어 | 국가 감시 | 연결 상태 /rsrp/snr/distance/ 업링크 및 다운링크 처리량 | |||||
| 시스템 관리 | WATCHDOG: 모든 시스템 수준의 예외를 식별할 수 있습니다. 자동 재설정 | ||||||
| 재전송 | L1 | 전송되는 다른 데이터에 기초하여 재전송 여부를 결정합니다. (AM/UM); HARQ 재전송 | |||||
| L2 | HARQ 리트랜스미션 | ||||||
| 수신기 감수성 | 감수성 (BLER≤3%) | ||||
| 2.4GHZ | 20 MHz | -99dBm | 1.4Ghz | 10MHz | -91dBm ((10Mbps) |
| 10MHz | -103dBm | 10MHz | -96dBm ((5Mbps) | ||
| 5MHz | -104dBm | 5MHz | -82dBm ((10Mbps) | ||
| 3MHZ | -106dBm | 5MHz | -91dBm ((5Mbps) | ||
| 1.4GHZ | 20 MHz | -100dBm | 3MHz | -86dBm ((5Mbps) | |
| 10MHz | -103dBm | 3MHz | -97dBm ((2Mbps) | ||
| 5MHz | -104dBm | 2MHz | -84dBm ((2Mbps) | ||
| 3MHZ | -106dBm | 800Mhz | 10MHz | -91dBm ((10Mbps) | |
| 800 MHz | 20 MHz | -100dBm | 10MHz | -97dBm ((5Mbps) | |
| 10MHz | -103dBm | 5MHz | -84dBm ((10Mbps) | ||
| 5MHz | -104dBm | 5MHz | -94dBm ((5Mbps) | ||
| 3MHZ | -106dBm | 3MHz | -87dBm ((5Mbps) | ||
| 3MHz | -98dBm ((2Mbps) | ||||
| 2MHz | -84dBm ((2Mbps) | ||||
| 인터페이스 | ||
| RF | 2 x IPX | |
| 이더넷 | 3x이더넷 | |
| 일련 포트 | 3x 세리얼 포트 | |
| 전력 입력 | 2*전력 입력 (대안) | |
| 기계 | ||
| 온도 | -40°C~+80°C | |
| 무게 | 26g | |
| 차원 | 60*55*5.7mm | |
| 안정성 | MTBF≥10000hr | |
