| 브랜드 이름: | IWAVE |
| 모델 번호: | FD-61MN |
| MOQ: | 2개 |
| 가격: | negotiable |
| 배달 시간: | 5~8일 |
| 지불 조건: | 패/기음, 디/피, 티/티 |
모델:FD-61MN

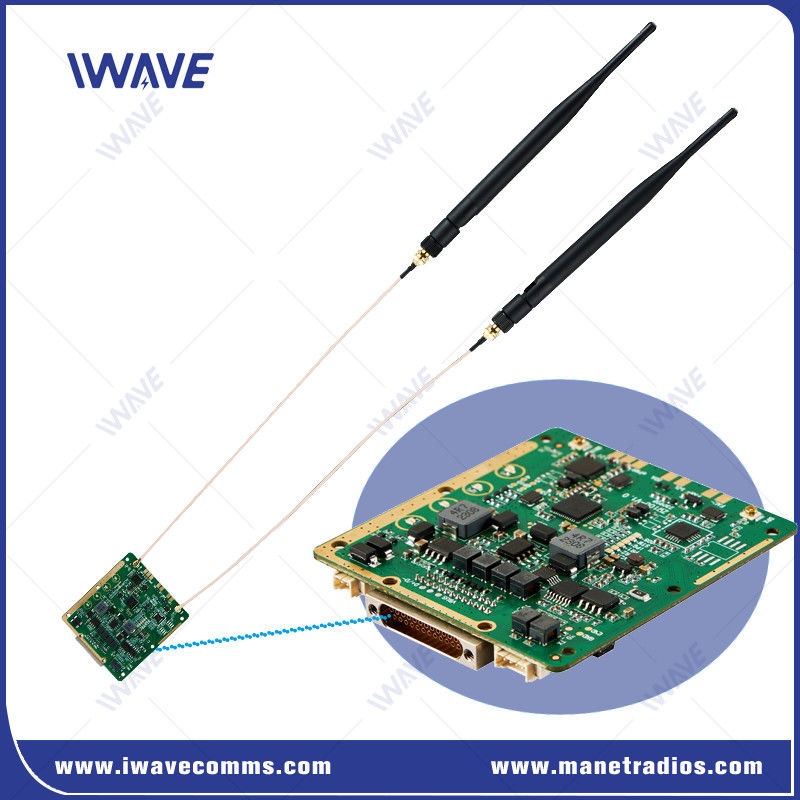

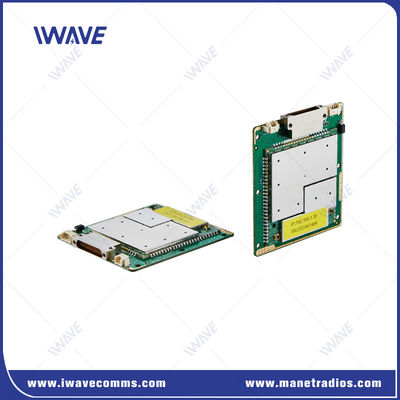

FD-61MN 무선 IP MESH 이더넷 & 풀 듀플렉스 TTL 일련 데이터 링크
소개
의FD-61MN매우 다재다능하고 소형 데이터 전송 모듈로 무인 차량 시스템에 이상적입니다. 안정적이고 장거리 무선 통신을 제공하며 강력한 방해 방지 기능을 제공합니다.자율적으로 망망을 형성하고 치유할 수 있는 능력은 UAV 군집이나 로봇 함대와 같은 역동적인 환경에 적합합니다..
주요 특징:
FD-61MN은 성숙한 SOC 칩셋을 기반으로 IWAVE가 설계한 무선 전송 제품으로, 전체 듀플렉스 TCPIP/UDP 데이터를 제공하고 TTL 데이터 통신을 제어하는 IP MESH 라디오입니다.
FD-61MN은 TD-LTE 무선 통신 표준을 기반으로 설계되었습니다. 그것은 어떤 통신사의 기지 역에 의존하지 않습니다.
IP 기반의 HD 비디오, 데이터 및 일련 제어 데이터의 무선 통신 링크를 제공
자동 주파수 점프 기술 (FHSS) 및 반 간섭을 위한 적응형 변조.
스스로 형성되고 스스로 회복되는 자기 적응망을 구축합니다. 이는 노드들이 언제든 연결하거나 탈퇴할 수 있도록 합니다.단 하나 이상의 노드가 사라졌을 때에도 연속성을 제공하는 독특한 분산 구조로.
응용 프로그램:
방해 방지
주파수 점프, 적응적 변조, 적응적 RF 송신 전력, 그리고 MANET 라우팅을 이용하여 부적절한 조건에서 연결을 보장합니다.
3개의 이더넷 포트
다재다능 한 연결: 카메라, 탑재 PC 및 센서 등 다양한 데이터 장치에 연결할 수 있습니다.
높은 표준 항공 플러그인 인터페이스
J30JZ 커넥터:최소한 설치 공간을 필요로합니다.중량 가볍고 신뢰할 수 있습니다. 좋은 전자기 보호 및 충격 저항과 함께 안정적이고 신뢰할 수있는 통신을 보장합니다.사용자 정의 가능한 연결: 다양한 연결 및 통신 요구 사항을 충족시키기 위해 구성 가능한 핀과 소켓.
사양
| 일반 | ||
| 기술 | TD-LTE 무선 기술 표준에 기반한 MESH | |
| 암호화 | ZUC/SNOW3G/AES ((128/256) 선택적 계층-2 | |
| 데이터 비율 | 30Mbps ((Uplink 및 Downlink) | |
| 시스템 비율의 적응적 평균 분포 | ||
| 사용자를 지원 속도 제한을 설정 | ||
| 범위 | 10km (공중에서 지상) 500m-3km (NLOS 지상에서 지상) |
|
| 용량 | 32 노드 | |
| 대역폭 | 1.4MHz/3MHz/5MHz/10MHz/20MHz | |
| 힘 | 25dBm±2 (2W 또는 요청에 따라 10W) | |
| 변조 | QPSK, 16QAM, 64QAM | |
| 방해 방지 | 자동으로 횡단파 주파수 점프 | |
| 전력 소비 | 평균: 4-4.5W 최대: 8W |
|
| 전력 입력 | DC5V-32V | |
| 주파수 대역 | |||||||
| 1.4Ghz | 1427.9-1447.9MHz | ||||||
| 800Mhz | 806-826MHz | ||||||
| 2.4Ghz | 2401.5-2481.5 MHz | ||||||
| 무선 | |||||||
| 통신 방식 | 유니캐스트, 멀티캐스트, 방송 | ||||||
| 전송 모드 | 풀 듀플렉스 | ||||||
| 네트워크 모드 | 자기 치유 | 자기 적응, 자기 조직, 자기 구성, 자기 유지 | |||||
| 동적 라우팅 | 실시간 연결 조건에 기초한 노선을 자동으로 업데이트합니다 | ||||||
| 네트워크 제어 | 국가 감시 | 연결 상태 /rsrp/snr/distance/ 업링크 및 다운링크 처리량 | |||||
| 시스템 관리 | WATCHDOG: 모든 시스템 수준의 예외를 식별할 수 있습니다. 자동 재설정 | ||||||
| 재전송 | L1 | 전송되는 다른 데이터에 기초하여 재전송 여부를 결정합니다. (AM/UM); HARQ 재전송 | |||||
| L2 | HARQ 리트랜스미션 | ||||||
| 수신기 감수성 | 감수성 (BLER≤3%) | ||||
| 2.4GHZ | 20 MHz | -99dBm | 1.4Ghz | 10MHz | -91dBm ((10Mbps) |
| 10MHz | -103dBm | 10MHz | -96dBm ((5Mbps) | ||
| 5MHz | -104dBm | 5MHz | -82dBm ((10Mbps) | ||
| 3MHZ | -106dBm | 5MHz | -91dBm ((5Mbps) | ||
| 1.4GHZ | 20 MHz | -100dBm | 3MHz | -86dBm ((5Mbps) | |
| 10MHz | -103dBm | 3MHz | -97dBm ((2Mbps) | ||
| 5MHz | -104dBm | 2MHz | -84dBm ((2Mbps) | ||
| 3MHZ | -106dBm | 800Mhz | 10MHz | -91dBm ((10Mbps) | |
| 800 MHz | 20 MHz | -100dBm | 10MHz | -97dBm ((5Mbps) | |
| 10MHz | -103dBm | 5MHz | -84dBm ((10Mbps) | ||
| 5MHz | -104dBm | 5MHz | -94dBm ((5Mbps) | ||
| 3MHZ | -106dBm | 3MHz | -87dBm ((5Mbps) | ||
| 3MHz | -98dBm ((2Mbps) | ||||
| 2MHz | -84dBm ((2Mbps) | ||||
| 인터페이스 | ||
| RF | 2 x IPX | |
| 이더넷 | 3x이더넷 | |
| 일련 포트 | 3x 세리얼 포트 | |
| 전력 입력 | 2*전력 입력 (대안) | |
| 기계 | ||
| 온도 | -40°C~+80°C | |
| 무게 | 26g | |
| 차원 | 60*55*5.7mm | |
| 안정성 | MTBF≥10000hr | |
비디오
|
|
