| 브랜드 이름: | IWAVE |
| 모델 번호: | FD-7800 |
| MOQ: | 2 |
| 가격: | negotiable |
| 배달 시간: | 5-10days |
| 지불 조건: | T/T |

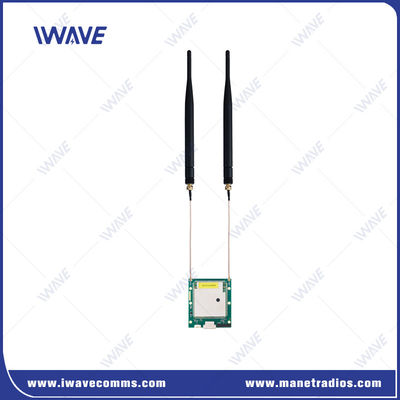

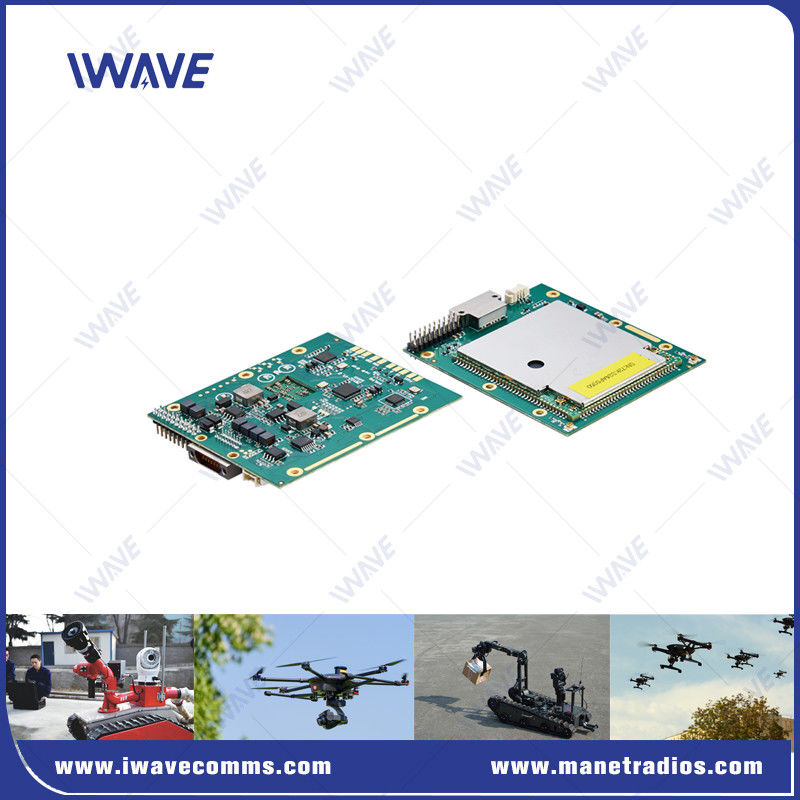

OEM 600Mhz 및 1.4Ghz 듀얼 밴드 IP MESH 모듈
설명
고출력, 장거리 2x2 MIMO 모델은 드론과 UGV와 같은 첨단 로봇 플랫폼의 요구를 충족시킵니다.
IWAVE의 독점적인 시간 슬롯 프레임 구조와 중심이 없는 네트워크 아키텍처의 파동 형태를 활용하여, FD-7800는 데이터를 필요한 곳으로 전달합니다.
FD-7800은 하나의 라디오에서 여러 대역 600Mhz/1.4Ghz의 운영 가용성을 가능하게 합니다.
주파수 점프 퍼스퍼드 스펙트럼 (FHSS) 은 소음 및 간섭에 대한 면역을 위해 가장 좋은 선택입니다.FD-7800 FHSS 및 캐리어 집계 기술 CA 기술을 갖춘 기능,2개의 20MHz 대역폭 통신기들을 합쳐서 40MHz 무선 통신기 대역폭을 얻을 수 있는그들은 효과적으로 업링크 및 다운링크 전송 속도를 향상시키고 전체 무선 전송 시스템의 견고성과 환경 적응력을 향상시킵니다.
특징
FD-7800은 2x2 MIMO 무선 애드 호크 네트워크로 듀얼 모드 및 듀얼 밴드 작업 모드를 채택하고 스타 및 애드 호크 네트워크 모드를 지원합니다.
모든 노드는 자동으로 링크 레이어를 통해 경로를 협상하여 수동 구성의 필요성을 제거하고 언제 어디서나 통신 네트워크를 신속하게 구축합니다.
FD-7800은 최대 64 노드, 최대 6 레벨의 점프를 지원 할 수 있으며, 전체 업링크 및 다운링크 대역폭은 최대 100Mbps이며 통신 거리는 10km (시선) 에 도달 할 수 있습니다.
그것은 비디오 및 일련 데이터와 같은 상층 애플리케이션에 대한 IP 투명한 전송 채널을 제공합니다.
적용
이더넷 무선 확장
UGV 함대 커뮤니케이션 및 관리
모바일 팀 커뮤니케이션
UAV 스워드 무선 통신
무선 텔레메트리
무선 비디오
제어 시스템
사양
| 무선 | |
| 기술 | TD-LTE 기술 표준에 기반한 무선 |
| 암호화 | ZUC/SNOW3G/AES ((128) 선택적 계층-2 |
| 데이터 비율 | 최대 120Mbps ((Uplink 및 Downlink) |
| 통신 범위 | 공중에서 지상까지 10km NLOS 지상에서 지상 1-3km |
| 노드 | 32노드 |
| MIMO | 2x2 MIMO |
| RF 전력 | 23dBm±2 (2w, 5w 또는 요청에 따라 10w) |
| 지연시간 | 끝에서 끝 ≤5ms-15ms |
| 변조 | QPSK 16QAM, 64QAM |
| 방해 방지 | FHSS (주파수 점프 퍼스펙트럼) |
| 대역폭 | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz |
| 전력 소비 | 5와트 |
| 전력 입력 | DC5-32V |
| 차원 | 72*60*10mm |
| 무게 | 33g |
| 일련 데이터 | RS232/TTL |
| 의사소통 | 풀 듀플렉스 통신 |
| 위와 아래 비율 | 2D3U/3D2U/4D1U/1D4U |
| 자동 재구성 | 연결 고장 후 자동 재설립/ 연결 고장 후 네트워크를 재배포 |
| 듀얼 밴드 주파수 | 1.4G: 1420Mhz-1530MHz |
| 600Mhz: 566Mhz-678Mhz | |
| 인터페이스 | |
| RF | 2 x SMA |
| LAN 포트 | 2x 이더넷 포트 |
| 코무아르트 | 1xCOMUART TTL 3.3V 레벨, 1개의 시작 비트, 8개의 데이터 비트, 1개의 정지 비트, 패리티 검증이 없습니다. 보드 속도: 115200bps (예정) (57600, 38400, 19200, 9600 구성) |
| 전력 입력 | 1xDC 입력: DC5-32V |
| 감수성 | |
| 1.4GHZ | 20Mhz: -102dBm |
| 10Mhz: -100dBm | |
| 5Mhz: -96dBm | |
| 600Mhz | 20Mhz: -102dBm |
| 10Mhz: -100dBm | |
| 5Mhz: -96dBm | |
| 환경 | |
| 작업 온도 | -40°C~+80°C |
비디오
|
|
