| 브랜드 이름: | IWAVE |
| 모델 번호: | FD-680X |
| MOQ: | 2 |
| 가격: | negotiable |
| 배달 시간: | 5-10days |
| 지불 조건: | T/T,L/C,D/P |
무인 시스템용 점핑 주파수 비디오 및 텔레메트리 데이터 트랜시버
소개

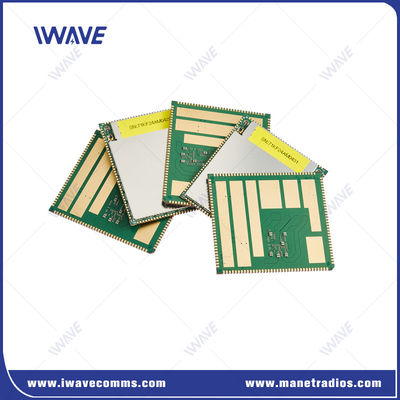

FDM-680X 무인 시스템은 다파형, 초대폭 및 고속 주파수 점프 기술을 통합한 고급 FPGA 2.0 아키텍처를 기반으로 구축되었습니다.MIMO (Multiple Input Multiple Output) 이중 수신 및 이중 전송 기능을 갖추고 있습니다.이 시스템은 모바일 차량과 무인 플랫폼을 위한 강력한 무선 연결을 보장합니다.최대 300km/h의 고속 기동에서도 끊김없는 통신을 보장합니다..

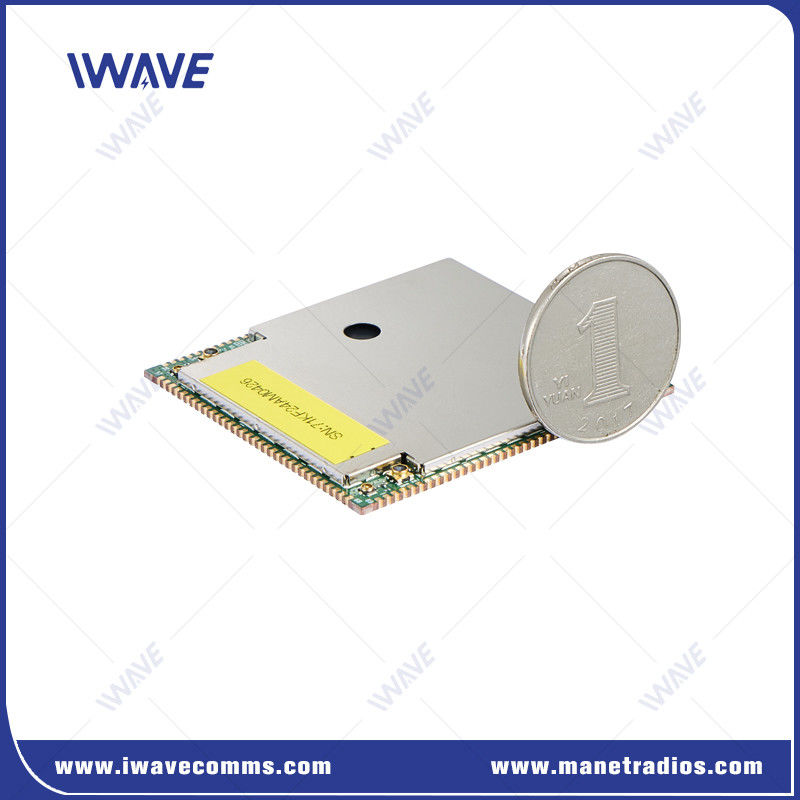

52*46*2.9mm 크기는 가장 작은 OEM 광대역 라디오 모듈을 만들고, 도전적인 환경에서 수행하기 위해 작은 무인 시스템으로 시스템 통합을 위해 이상적인 후보입니다.건물이나 터널의 실내 검사와 같이.
의 장점무인 시스템
|
무선 특성 |
안전 | 변속기 특성 | 물리적 층 특성 |
|
|
|
|
적용
무인 항공기 (UAV)
무인 지상 차량 (UGV)
자율형 표면선 (ASV)
로봇 함대 관리
비상 대응 네트워크
군사적 전술 네트워크
스마트 시티
원격 환경에서 연결된 팀
산업용 사물인터넷 (IIoT)
차량에서 모든 것 (V2X) 통신
무인 항공기 들 이 무더기 를 몰고
스펙트럼무선 SOC
|
기능 |
설명 |
세부 사항 |
|
PCB 크기 |
46.58±0.15mm 520.00±0.15mm 20.90±0.10mm |
|
|
RF |
빈도 |
1.4Ghz: 1420-1530MHz |
|
600Mhz: 566-678MHz |
||
|
RF 전력 수준 |
23dBm±2 ((1.4Ghz) |
|
|
23dBm±2 ((600MHz) |
||
|
감수성 |
1Mbps |
1.4Ghz ((14700 주파수 포인트) 20MHz: -102dBm 10MHz: -100dBm 5Mhz: -96dBm |
|
600Mhz ((6200 주파수 포인트) 20Mhz: -102dBm 10MHz: -100dBm 5MHz: -96dBm |
||
|
5Mbps |
1.4Ghz ((14700 주파수 포인트) 20MHz: -95dBm 10MHz: -87dBm 5Mhz: -85dBm |
|
|
600Mhz ((6200 주파수 포인트) 20MHz: -95dBm 10MHz: -87dBm 5MHz: -85dBm |
||
|
인터페이스 |
UART |
3 |
|
HSIC |
USB 2.0 고속 |
|
|
USB |
USB 2.0 고속 |
|
|
I2C |
2 |
|
|
GPIO |
23 |
|
|
JTAG |
0 |
|
|
안테나 |
2 |
|
|
힘 |
VSYS |
3.7V~4.35V ((4V가 제안됩니다.) |
|
D1V8A |
1.8V 전력 출력 |
|
|
D2V85A |
2.85V 전력 출력 |
|
|
VCC_D3V3 |
3.3V 전력 출력 |
|
|
5V_FEM |
RF PA 칩에 전원을 공급 |
|
|
마스터-스래브 노드 |
중앙 노드 구성 |
네트워크의 모든 노드는 마스터 노드로 구성될 수 있습니다. |
|
데이터 비율 |
모든 노드는 업링크 및 다운링크 시스템 용량 데이터 속도를 공유합니다. |
|
|
용량 |
네트워크 노드 N≥2의 수와 최대 64개의 서비스 노드 또는 63개의 IDLE 상태 노드를 지원합니다. |
|
|
통신 방식 |
네트워크의 모든 노드는 마스터 노드로 구성될 수 있습니다. |
|
|
모든 노드는 업링크 및 다운링크 시스템 용량 데이터 속도를 공유합니다. |
||
|
접근 |
네트워크에 액세스하기 위해 여러 슬로브 노드를 지원합니다. 동시에. |
|
|
데이터 비율 |
모든 슬레이브 노드와 마스터 노드는 작업 기능을 공유합니다. 단방향 대역폭, 동시 전류와 하류 (20Mhz, 100Mbps 이하) |
|
|
연결 상태 |
네트워크의 모든 노드는 항상 연결되어 있습니다. |
|
|
전력 제어 |
적응력 조절 전송 전력 |
|
|
부팅 |
마스터 노드와 슬레이브 노드 모두 미리 설정된 것을 지원합니다 |
|
|
고정 전력 |
고정 전력 구성 (만 마스터 노드 변경) |
|
|
고정 주파수 |
잠금 주파수 구성 |
|
|
|
