| 브랜드 이름: | IWAVE |
| 모델 번호: | FDM-66MN |
| MOQ: | 2개 |
| 가격: | negotiable |
| 배달 시간: | 5~8일 |
| 지불 조건: | D/P,T/T,L/C |

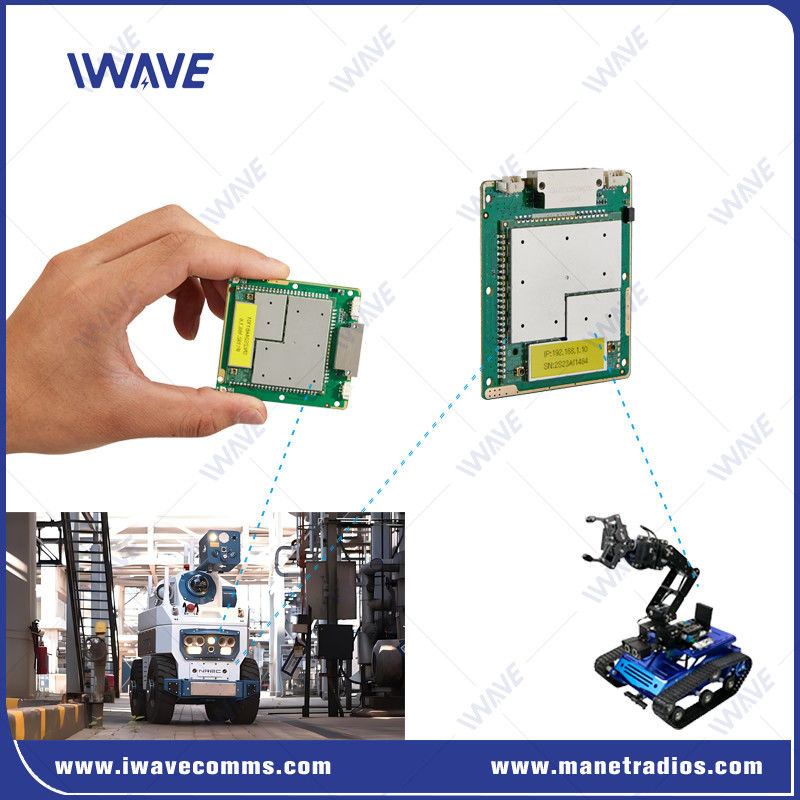

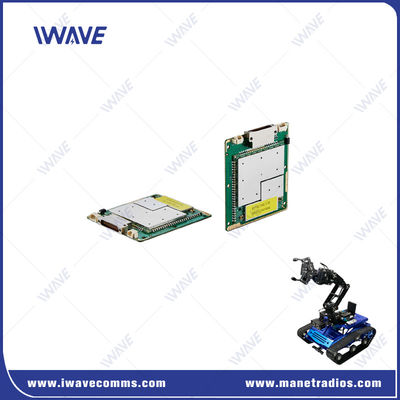

소형 OEM 3 대역 디지털 IP 및 일련 제어 데이터 링크
의FDM-66MNIWAVE가 개발한 최첨단 무선 전송 솔루션으로 성능 향상을 위해 성숙한 SOC 칩셋을 활용합니다. 이 강력한 라디오는 강력한 NLOS (Non-Line-of-Sight) 기능을 제공합니다.TCP/IP/UDP 데이터와 TTL 제어 신호 모두에 대해 풀 듀플렉스 통신을 제공합니다..
주요 특징:
고화질 비디오 및 데이터 전송: IP를 통해 HD 비디오, 데이터 및 일련 제어 데이터를 제공하여 실시간 애플리케이션에 이상적입니다.
반 간섭 기술: 자동 주파수 점프 (FHSS) 및 적응적 변조를 통합하여 높은 간섭으로 어려운 환경에서도 안정적인 통신을 유지합니다.
유연 네트워크 토폴로지: 포인트에서 포인트 및 포인트에서 멀티포인트 (스타 토폴로지) 구성을 지원하며 다양한 배포 시나리오에 대한 유연성을 제공합니다.
안정적인 데이터 전송: 신호 품질에 따라 자동으로 코딩 및 변조 스키마를 조정하여 신호 조건의 변동에 따라 전송 jitter를 최소화하는 코딩 적응 기술이 특징입니다.
자동 전력 제어: 이 시스템은 전송 품질을 최적화하고 신호 강도와 데이터 속도에 따라 전력 출력을 자동으로 조정하여 통신 범위를 확장하여 전력 소비를 줄입니다.
IP를 통한 일련 데이터: IP를 통해 일련의 포트 정보를 쉽게 얻을 수 있으며, UGV (무인 지상 차량) 함대 및 UAV (무인 항공 차량) 군집의 응용에 적합합니다.
여러 이더넷 포트: 다양한 장치 및 단말기와 원활한 통합을 위해 세 개의 이더넷 포트를 갖추고 있습니다.
광전압 입력: 5-32V의 넓은 입력 전압 범위를 지원하여 다양한 전원과의 호환성을 보장합니다.
저연속 통신: 낮은 지연 IP 통신에 최적화되어 최소 지연으로 실시간 데이터 전송을 보장합니다.
포괄적 인 네트워크 관리: 네트워크 관리 소프트웨어 지원과 함께 간편한 구성 및 관리를위한 WebUI를 포함합니다.
제3자 플랫폼 통합: 제3자 무인 플랫폼과 시스템과의 쉽게 통합을 위해 API 액세스를 제공합니다.
FDM-66MN은 원격 모니터링, 자율주행 차량 및 드론 함대와 같은 까다로운 애플리케이션에 이상적인 솔루션입니다.가장 복잡한 환경에서도 안정적이고 효율적인 작동을 보장합니다..
인터페이스
사양
| 일반 | ||
| 기술 | TD-LTE 무선 기술 표준에 기반한 무선 | |
| 암호화 | ZUC/SNOW3G/AES ((128/256) 선택적 계층-2 | |
| 데이터 비율 | 30Mbps ((Uplink 및 Downlink) | |
| 시스템 데이터 속도의 적응적 평균 분포 | ||
| 사용자를 지원 속도 제한을 설정 | ||
| 범위 | 10km-15km (공중에서 지상) 500m-3km (NLOS 지상에서 지상) |
|
| 용량 | 16노드 | |
| 대역폭 | 1.4MHz/3MHz/5MHz/10MHz/20MHz | |
| 힘 | 25dBm±2 (2W 또는 요청에 따라 10W) 모든 노드 자동으로 전송 전력을 조정 |
|
| 변조 | QPSK, 16QAM, 64QAM | |
| 방해 방지 | 자동으로 횡단파 주파수 점프 | |
| 전력 소비 | 평균: 4-4.5W 최대: 8W |
|
| 전력 입력 | DC5V-32V | |
| 수신기 감수성 | 감수성 (BLER≤3%) | ||||
| 2.4GHZ | 20 MHz | -99dBm | 1.4Ghz | 10MHz | -91dBm ((10Mbps) |
| 10MHz | -103dBm | 10MHz | -96dBm ((5Mbps) | ||
| 5MHz | -104dBm | 5MHz | -82dBm ((10Mbps) | ||
| 3MHZ | -106dBm | 5MHz | -91dBm ((5Mbps) | ||
| 1.4GHZ | 20 MHz | -100dBm | 3MHz | -86dBm ((5Mbps) | |
| 10MHz | -103dBm | 3MHz | -97dBm ((2Mbps) | ||
| 5MHz | -104dBm | 2MHz | -84dBm ((2Mbps) | ||
| 3MHZ | -106dBm | 800Mhz | 10MHz | -91dBm ((10Mbps) | |
| 800 MHz | 20 MHz | -100dBm | 10MHz | -97dBm ((5Mbps) | |
| 10MHz | -103dBm | 5MHz | -84dBm ((10Mbps) | ||
| 5MHz | -104dBm | 5MHz | -94dBm ((5Mbps) | ||
| 3MHZ | -106dBm | 3MHz | -87dBm ((5Mbps) | ||
| 3MHz | -98dBm ((2Mbps) | ||||
| 2MHz | -84dBm ((2Mbps) | ||||
| 주파수 대역 | |||||||
| 1.4Ghz | 1427.9-1447.9MHz | ||||||
| 800Mhz | 806-826MHz | ||||||
| 2.4Ghz | 2401.5-2481.5 MHz | ||||||
| 통신 방식 | 유니캐스트, 멀티캐스트, 방송 | ||||||
| 전송 모드 | 풀 듀플렉스 | ||||||
| 네트워크 모드 | 동적 라우팅 | 실시간 연결 조건에 기초한 노선을 자동으로 업데이트합니다 | |||||
| 네트워크 제어 | 국가 감시 | 연결 상태 /rsrp/snr/distance/ 업링크 및 다운링크 처리량 | |||||
| 시스템 관리 | WATCHDOG: 모든 시스템 수준의 예외를 식별할 수 있습니다. 자동 재설정 | ||||||
| 재전송 | L1 | 전송되는 다른 데이터에 기초하여 재전송 여부를 결정합니다. (AM/UM); HARQ 재전송 | |||||
| L2 | HARQ 리트랜스미션 | ||||||
| RF | 2 x IPX | |
| 이더넷 | 3x이더넷 | |
| 일련 포트 | 2x RS232 | |
| 전력 입력 | 2*전력 입력 (대안) | |
| 제어 데이터 전송 | |||||
| 명령 인터페이스 | AT 명령 설정 | VCOM 포트/UART 및 AT 명령어 구성을 위한 다른 포트를 지원 | |||
| 구성 관리 | WEBUI, API 및 소프트웨어를 통한 구성 지원 | ||||
| 작업 모드 | TCP 서버 모드 TCP 클라이언트 모드 UDP 모드 UDP 멀티캐스트 MQTT 모드버스 |
●TCP 서버로 설정되면, 일련 포트 서버는 컴퓨터 연결을 기다립니다. ●TCP 클라이언트로 설정되면, 일련 포트 서버는 목적 IP에 의해 지정된 네트워크 서버에 대한 연결을 적극적으로 시작합니다. ●TCP 서버, TCP 클라이언트, UDP, UDP 멀티캐스트, TCP 서버/클라이언트 공존, MQTT |
|||
| 보드율 | 1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 | ||||
| 전송 모드 | 패스 트러스 모드 | ||||
| 조약 | 이더넷, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645 | ||||
| 기계 | ||
| 온도 | -40°C~+80°C | |
| 무게 | 26g | |
| 차원 | 60*55*5.7mm | |
| 안정성 | MTBF≥10000hr | |
|
|
| 브랜드 이름: | IWAVE |
| 모델 번호: | FDM-66MN |
| MOQ: | 2개 |
| 가격: | negotiable |
| 포장에 대한 세부 사항: | 표준 카톤 박스 |
| 지불 조건: | D/P,T/T,L/C |
소형 OEM 3 대역 디지털 IP 및 일련 제어 데이터 링크
의FDM-66MNIWAVE가 개발한 최첨단 무선 전송 솔루션으로 성능 향상을 위해 성숙한 SOC 칩셋을 활용합니다. 이 강력한 라디오는 강력한 NLOS (Non-Line-of-Sight) 기능을 제공합니다.TCP/IP/UDP 데이터와 TTL 제어 신호 모두에 대해 풀 듀플렉스 통신을 제공합니다..
주요 특징:
고화질 비디오 및 데이터 전송: IP를 통해 HD 비디오, 데이터 및 일련 제어 데이터를 제공하여 실시간 애플리케이션에 이상적입니다.
반 간섭 기술: 자동 주파수 점프 (FHSS) 및 적응적 변조를 통합하여 높은 간섭으로 어려운 환경에서도 안정적인 통신을 유지합니다.
유연 네트워크 토폴로지: 포인트에서 포인트 및 포인트에서 멀티포인트 (스타 토폴로지) 구성을 지원하며 다양한 배포 시나리오에 대한 유연성을 제공합니다.
안정적인 데이터 전송: 신호 품질에 따라 자동으로 코딩 및 변조 스키마를 조정하여 신호 조건의 변동에 따라 전송 jitter를 최소화하는 코딩 적응 기술이 특징입니다.
자동 전력 제어: 이 시스템은 전송 품질을 최적화하고 신호 강도와 데이터 속도에 따라 전력 출력을 자동으로 조정하여 통신 범위를 확장하여 전력 소비를 줄입니다.
IP를 통한 일련 데이터: IP를 통해 일련의 포트 정보를 쉽게 얻을 수 있으며, UGV (무인 지상 차량) 함대 및 UAV (무인 항공 차량) 군집의 응용에 적합합니다.
여러 이더넷 포트: 다양한 장치 및 단말기와 원활한 통합을 위해 세 개의 이더넷 포트를 갖추고 있습니다.
광전압 입력: 5-32V의 넓은 입력 전압 범위를 지원하여 다양한 전원과의 호환성을 보장합니다.
저연속 통신: 낮은 지연 IP 통신에 최적화되어 최소 지연으로 실시간 데이터 전송을 보장합니다.
포괄적 인 네트워크 관리: 네트워크 관리 소프트웨어 지원과 함께 간편한 구성 및 관리를위한 WebUI를 포함합니다.
제3자 플랫폼 통합: 제3자 무인 플랫폼과 시스템과의 쉽게 통합을 위해 API 액세스를 제공합니다.
FDM-66MN은 원격 모니터링, 자율주행 차량 및 드론 함대와 같은 까다로운 애플리케이션에 이상적인 솔루션입니다.가장 복잡한 환경에서도 안정적이고 효율적인 작동을 보장합니다..

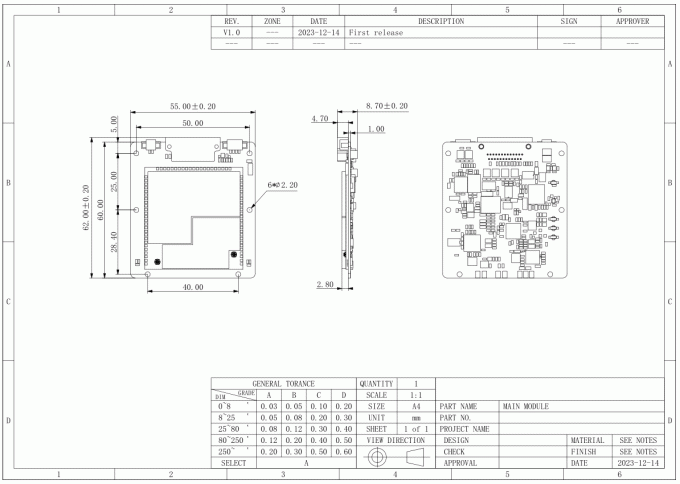

인터페이스
