| 브랜드 이름: | IWAVE |
| 모델 번호: | FD-780X |
| MOQ: | 2 |
| 가격: | negotiable |
| 배달 시간: | 5-10days |
| 지불 조건: | T/T,L/C,D/P |

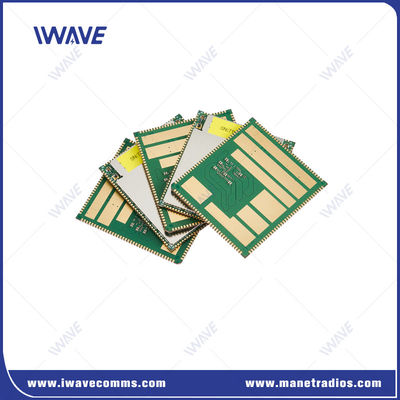

23g 2X2 MIMO 포인트에서 멀티 포인트 무선 SOC 개발 보드
소개
FDM-680X는 콤팩트 2x2 200MW MIMO IP PtMP 무선 SOC 개발 보드이며, 장거리 통신 및 대용량 데이터 항공 임무에 설계되었습니다.더 높은 전력 구성, 예를 들어 10W MIMO 모델도 사용할 수 있습니다.
이 시스템은 FPGA 아키텍처를 활용하고 멀티 웨이브 형식 기능, 초대폭 운영 및 스타 토폴로지에서 고속 주파수 점프를 지원합니다.데이터와 동영상을 포인트에서 포인트로 전송할 수 있습니다, 포인트에서 멀티 포인트, 멀티 포인트에서 멀티 포인트 네트워크 구성, 유연하고 확장 가능한 통신 솔루션에 이상적입니다.

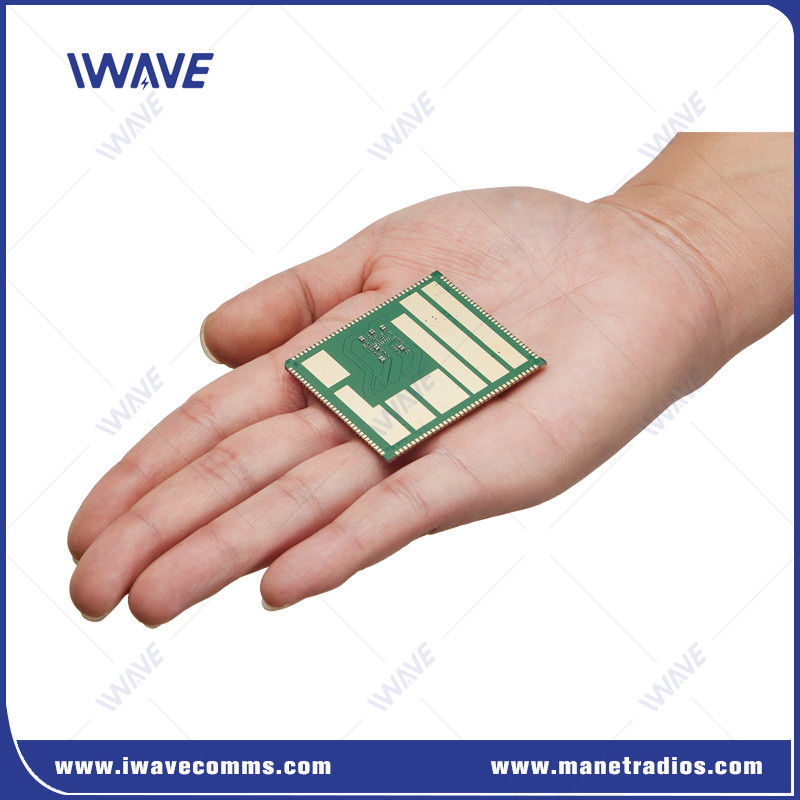

52*46*2.9mm 크기는 가장 작은 OEM 광대역 라디오 모듈을 만들고, 도전적인 환경에서 수행하기 위해 작은 무인 시스템으로 시스템 통합을 위해 이상적인 후보입니다.건물이나 터널의 실내 검사와 같이.
의 장점무선 SOC
|
|
 |
스펙트럼무선 SOC
|
기능 |
설명 |
세부 사항 |
|
PCB 크기 |
46.58±0.15mm 520.00±0.15mm 20.90±0.10mm |
|
|
RF |
빈도 |
1.4Ghz: 1420-1530MHz |
|
600Mhz: 566-678MHz |
||
|
RF 전력 수준 |
23dBm±2 ((1.4Ghz) |
|
|
23dBm±2 ((600MHz) |
||
|
감수성 |
1Mbps |
1.4Ghz ((14700 주파수 포인트) 20MHz: -102dBm 10MHz: -100dBm 5Mhz: -96dBm |
|
600Mhz ((6200 주파수 포인트) 20Mhz: -102dBm 10MHz: -100dBm 5MHz: -96dBm |
||
|
5Mbps |
1.4Ghz ((14700 주파수 포인트) 20MHz: -95dBm 10MHz: -87dBm 5Mhz: -85dBm |
|
|
600Mhz ((6200 주파수 포인트) 20MHz: -95dBm 10MHz: -87dBm 5MHz: -85dBm |
||
|
인터페이스 |
UART |
3 |
|
HSIC |
USB 2.0 고속 |
|
|
USB |
USB 2.0 고속 |
|
|
I2C |
2 |
|
|
GPIO |
23 |
|
|
JTAG |
0 |
|
|
안테나 |
2 |
|
|
힘 |
VSYS |
3.7V~4.35V ((4V가 제안됩니다.) |
|
D1V8A |
1.8V 전력 출력 |
|
|
D2V85A |
2.85V 전력 출력 |
|
|
VCC_D3V3 |
3.3V 전력 출력 |
|
|
5V_FEM |
RF PA 칩에 전원을 공급 |
|
|
마스터-스래브 노드 |
중앙 노드 구성 |
네트워크의 모든 노드는 마스터 노드로 구성될 수 있습니다. |
|
데이터 비율 |
모든 노드는 업링크 및 다운링크 시스템 용량 데이터 속도를 공유합니다. |
|
|
용량 |
네트워크 노드 N≥2의 수와 최대 64개의 서비스 노드 또는 63개의 IDLE 상태 노드를 지원합니다. |
|
|
통신 방식 |
네트워크의 모든 노드는 마스터 노드로 구성될 수 있습니다. |
|
|
모든 노드는 업링크 및 다운링크 시스템 용량 데이터 속도를 공유합니다. |
||
|
접근 |
네트워크에 액세스하기 위해 여러 슬로브 노드를 지원합니다. 동시에. |
|
|
데이터 비율 |
모든 슬레이브 노드와 마스터 노드는 작업 기능을 공유합니다. 단방향 대역폭, 동시 전류와 하류 (20Mhz, 100Mbps 이하) |
|
|
연결 상태 |
네트워크의 모든 노드는 항상 연결되어 있습니다. |
|
|
전력 제어 |
적응력 조절 전송 전력 |
|
|
부팅 |
마스터 노드와 슬레이브 노드 모두 미리 설정된 것을 지원합니다 |
|
|
고정 전력 |
고정 전력 구성 (만 마스터 노드 변경) |
|
|
고정 주파수 |
잠금 주파수 구성 |
|
|
|
