| 브랜드 이름: | IWAVE |
| 모델 번호: | FD-780X |
| MOQ: | 2 |
| 가격: | negotiable |
| 배달 시간: | 5-10days |
| 지불 조건: | T/T,L/C,D/P |

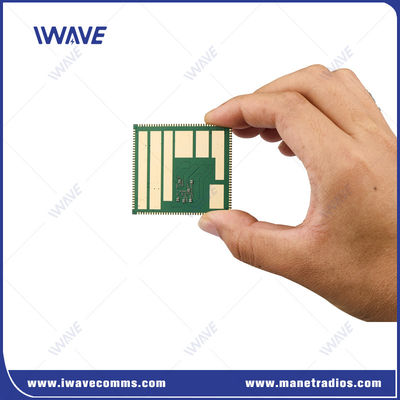

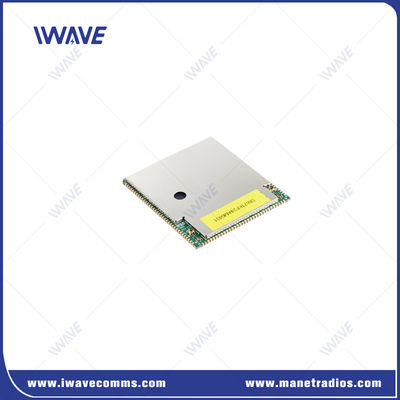

600Mhz에서 1.4GHz L 대역 및 무인 시스템용 UHF 무선 디지털 데이터 링크
소개
새로운 동적 주파수 선택, 주파수 점프 & 독립적인 업링크 / 다운링크 주파수는 강력한 간섭과 안티jam 면역을 제공합니다!
소형, 가볍고 탄탄한 디자인으로 FD-780X는 크기에 민감한 애플리케이션에 이상적인 후보가 됩니다.FD-780X의 장거리 기능은 고품질의 무선 비디오 및 텔레미터 통신을 허용합니다..
타임 디비전 멀티플 액세스 (TDMA) 프로토콜 FD-780X 메시 무인 시스템은 각 네트워크 노드에 전송 슬롯이 할당되는 토큰 관리 채널 액세스 시스템을 사용합니다.네트워크 매개 변수 및 데이터 트래픽을 기반으로, 토큰은 한 노드에서 다른 노드에 전달됩니다. 결과적으로, 노드가 전송해야 할 데이터가 더 많으면 시간 슬롯이 길어집니다.최종 목적지로의 경로의 지정된 노드는 데이터 엔드포인트 또는 리퍼터일 수 있습니다..
의 장점무인 시스템FD-780X
|
|
스펙트럼무인 시스템FD-780X
|
기능 항목 |
설명 |
세부 사항 |
|
PCB |
단면 인터페이스 보드 |
허용 범위: 460.58±0.15mm 520.00±0.15mm 20.90±0.10mm |
|
RF |
RF 대역 1 |
1420-1530MHz |
|
RF 대역 2 |
566~678MHz |
|
|
전력 수준 |
1.4G 23dBm±2 |
|
|
600MHz 23dBm±2 |
||
|
감수성 (1Mbps) |
1.4G (14700 채널) 20MHz -102dBm 10MHz -100dBm 5MHz -96dBm |
|
|
600M(6200채널) 20MHz -102dBm 10MHz -100dBm 5MHz -96dBm |
||
|
인터페이스 |
UART |
3 |
|
HSIC |
USB 2.0 고속 |
|
|
USB |
USB 2.0 고속 |
|
|
I2C |
2个 |
|
|
GPIO |
23个 |
|
|
JTAG |
0个 |
|
|
RF |
2T2R |
|
|
힘 |
VSYS |
3.7V~4.35V,4.0V (입력) 를 제안합니다. |
|
D1V8A |
1.8V 출력 |
|
|
A2V85A |
2.85V 출력 |
|
|
VCC_D3V3 |
3.3V 출력 |
|
|
5V_FEM |
RF PA 칩 전원 공급 (입력) |
|
|
네트워크 |
네트워크 모드 |
중앙이 없는 특수한 네트워크 |
|
용량 |
최대 32노드 |
|
|
호박 |
멀티 홉 라우팅 토폴로지를 지원합니다. 최대 31 홉 |
|
|
의사소통 |
유니캐스트, 멀티캐스트 및 방송 전송 모드를 지원합니다. 모든 노드는 통신을 위해 이 세 가지 모드를 사용할 수 있습니다. |
|
|
데이터 비율 |
모든 노드는 통신하고 작업 대역폭을 공유하고 최대 속도는 100Mbps입니다 |
|
|
시간 동기화 |
외부 시계와 독립적으로, 자기 동기화 |
|
|
전력 제어 |
모든 노드는 적응적으로 전송 전력을 조정 |
|
|
서브네트 퓨전 |
하나의 네트워크를 여러 네트워크로 나누는 것을 지원합니다. |
|
|
이동 속도 |
최대 지원 300km/h |
|
|
재전송 |
HARQ 재전송 |
|
|
안티 햄 |
주파수 대역 내 및 가로 주파수 점프를 지원합니다. |
|
|
