| 브랜드 이름: | IWAVE |
| 모델 번호: | FD-780X |
| MOQ: | 2 |
| 가격: | negotiable |
| 배달 시간: | 5-10days |
| 지불 조건: | T/T,L/C,D/P |

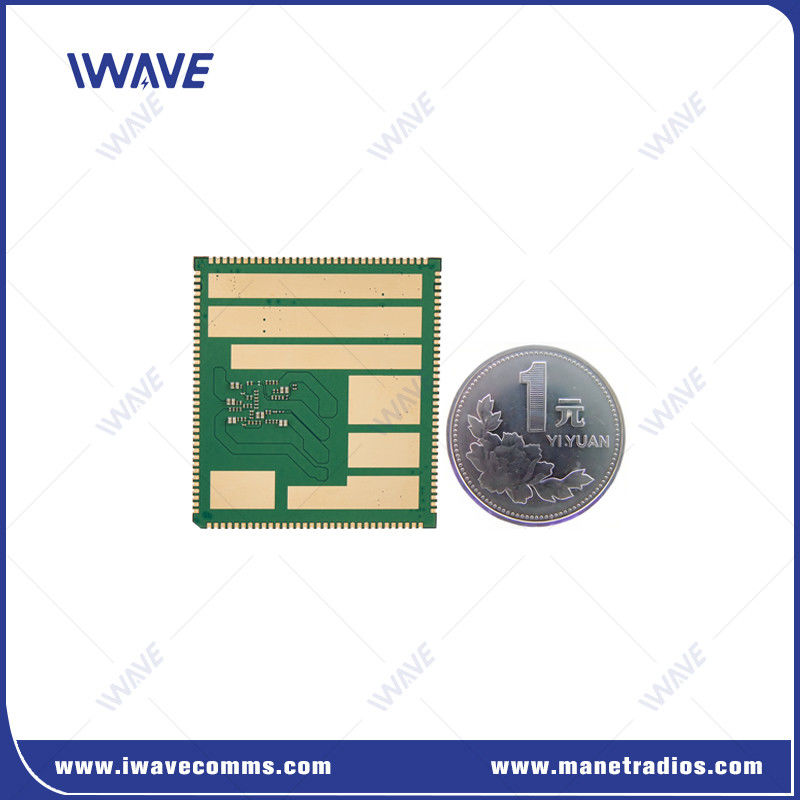

멀티 호프 OEM IP Mesh SDR 라디오 무인 시스템 통신
소개
FD-780X는 MESH 센터리스 자율 조직 네트워크의 핵심 SDR 모듈입니다. 이 핵심 모듈은 LTE 무선 통신 표준을 기반으로, OFDM 및 MIMO와 같은 핵심 기술을 채택합니다.여러 대역폭 할당을 지원합니다 (1.4MHz, 3MHz, 5MHz, 10MHz, 20MHz, 40MHz) 는 CA 모드 (캐리어 집계) 를 지원하며, 대기 시간을 효과적으로 줄이고 데이터 전송 능력을 향상시키기 위해 평면 아키텍처 디자인을 채택합니다.그것은 긴 전송 거리의 특성을 가지고 있습니다, 큰 데이터 처리량, 강한 반 간섭. 핵심 모듈은 높은 통합을 가진 성숙한 SOC 칩 솔루션을 채택합니다.또한 시스템 전력 소비를 효과적으로 줄입니다., 다양한 고객의 산업 요구에 부응하여 UAV, UGV 및 신뢰할 수있는 통신을위한 다른 시나리오를 개발합니다.
의 장점SDR 라디오FD-780X
|
|
|
SDR 라디오의 사양
|
기능 항목 |
설명 |
세부 사항 |
|
PCB |
단면 인터페이스 보드 |
허용 범위: 460.58±0.15mm 520.00±0.15mm 20.90±0.10mm |
|
RF |
RF 대역 1 |
1420-1530MHz |
|
RF 대역 2 |
566~678MHz |
|
|
전력 수준 |
1.4G 23dBm±2 |
|
|
600MHz 23dBm±2 |
||
|
감수성 (1Mbps) |
1.4G (14700 채널) 20MHz -102dBm 10MHz -100dBm 5MHz -96dBm |
|
|
600M(6200채널) 20MHz -102dBm 10MHz -100dBm 5MHz -96dBm |
||
|
인터페이스 |
UART |
3 |
|
HSIC |
USB 2.0 고속 |
|
|
USB |
USB 2.0 고속 |
|
|
I2C |
2个 |
|
|
GPIO |
23个 |
|
|
JTAG |
0个 |
|
|
RF |
2T2R |
|
|
힘 |
VSYS |
3.7V~4.35V,4.0V (입력) 를 제안합니다. |
|
D1V8A |
1.8V 출력 |
|
|
A2V85A |
2.85V 출력 |
|
|
VCC_D3V3 |
3.3V 출력 |
|
|
5V_FEM |
RF PA 칩 전원 공급 (입력) |
|
|
네트워크 |
네트워크 모드 |
중앙이 없는 특수한 네트워크 |
|
용량 |
최대 32노드 |
|
|
호박 |
멀티 홉 라우팅 토폴로지를 지원합니다. 최대 31 홉 |
|
|
의사소통 |
유니캐스트, 멀티캐스트 및 방송 전송 모드를 지원합니다. 모든 노드는 통신을 위해 이 세 가지 모드를 사용할 수 있습니다. |
|
|
데이터 비율 |
모든 노드는 통신하고 작업 대역폭을 공유하고 최대 속도는 100Mbps입니다 |
|
|
시간 동기화 |
외부 시계와 독립적으로, 자기 동기화 |
|
|
전력 제어 |
모든 노드는 적응적으로 전송 전력을 조정 |
|
|
서브네트 퓨전 |
하나의 네트워크를 여러 네트워크로 나누는 것을 지원합니다. |
|
|
이동 속도 |
최대 지원 300km/h |
|
|
재전송 |
HARQ 재전송 |
|
|
안티 햄 |
주파수 대역 내 및 가로 주파수 점프를 지원합니다. |
|
|
