| 브랜드 이름: | IWAVE |
| 모델 번호: | FDM-660X |
| MOQ: | 2 |
| 가격: | negotiable |
| 배달 시간: | 5-10days |
| 지불 조건: | T/T,L/C,D/P |

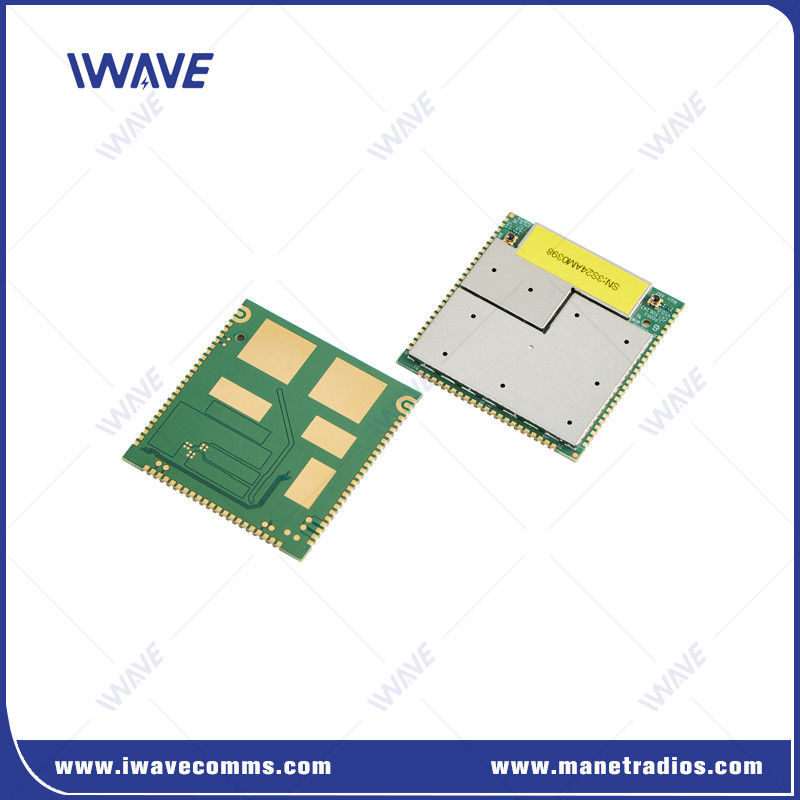

TDD OFDM 쌍방향 무선 비디오 데이터 RC 제어 링크 SDR 모듈 보드
소개
첨단 IP 스타 토폴로지와 고속 주파수 점프를 활용하여, FDM-6800은 도전적인 환경에서 탁월합니다.그것은 광범위한 응용 프로그램에 완벽하게 적합합니다., 유인 및 무인 시스템을 포함하여 상업적 및 전술적 용도 모두.
IWAVE는 산업용 무선 네트워크 솔루션 개발에 특화되어 있습니다.장거리 무선 라디오는 다양한 응용 프로그램을 위해 설계되었습니다., UAV, UGV, AMR, 모바일 로봇, 연결된 팀, 정부/방위 부문 등IWAVE는 사용자가 무인 시스템으로 적응 가능한 통신 네트워크를 구축함으로써 복잡한 과제를 해결 할 수 있도록 지원합니다..
의 장점SDR 모듈(FDM-660X)
|
마스터-스래브 지원:하나의 마스터 노드는 최대32슬레이브 노드 공중-지상 통신n: 무선 비디오, MAVLink 및 텔레메트리 데이터 전송 최대 20km를 제공합니다. 비 시선 (NLOS) 전송:NLOS 환경에서 1~3km 이상 이동 전송 반 간섭:특징: 간섭 저항을 위해 주파수 대역 내 및 그 간 주파수 스펙트럼 (FHSS) 삼위일체밴드 지원: 선택 가능한 주파수 대역800 MHz 및 1.4 GHz 그리고 2.4Ghz. 다재다능 인터페이스:RJ45, TTL, RS232, RS485, RS422 및 SBUS (개정 가능) 를 포함합니다. 소프트웨어 정의 라디오 (SDR):직관적인 웹 페이지 기반 동작을 통해 사용 및 관리 용이성을 제공합니다. 네트워크 모니터링 소프트웨어:SNR, RSSI, 노드 토폴로지 및 노드 사이의 거리의 실시간 모니터링 |
 |
텔레메트리 모듈 사양
| 전송 | 데이터 수집 및 코딩을 위한 마스터 제어 모듈 이미지 획득 장치 | 카메라 |
| 주요 제어 모듈은 USB 또는 HSIC 인터페이스를 통해 FD-610X에 암호화된 데이터를 전송 | 물리적 인터페이스 USB/HISC, 네트워크 카드에 논리적으로 가상 | |
| FD-610X는 에어 인터페이스를 통해 수신자에게 암호화된 이미지 데이터를 전송합니다. | ||
| 받는 것 | FD-610X 수신기는 암호화된 이미지 데이터를 받고, 그것을 투명하게 주요 제어 모듈로 전송합니다. | |
| FD-610X는 USB 또는 HSIC 인터페이스를 통해 주요 제어 모듈로 데이터를 전송합니다. | 물리적 인터페이스 USB/HISC, 네트워크 카드에 논리적으로 가상 | |
| 주요 제어 모듈이 데이터를 수신한 후 이미지 디코딩 및 표시를 수행합니다. | ||

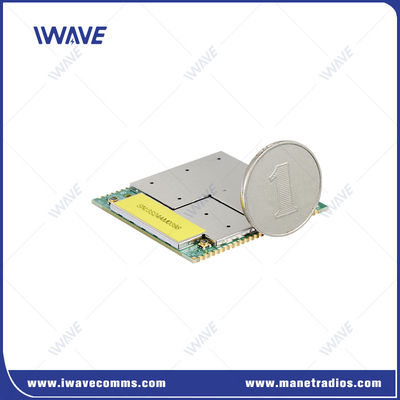

| PCB 크기 | 43.40*45.00*3.00mm | |
| RF | 빈도 | 2.4Ghz: 2401.5-2481.5MHz |
| 1.4Ghz: 1427.9-1467.9MHz | ||
| 800Mhz: 806-826MHz | ||
| RF 전력 | 25dBm | |
| 감수성 (접속) |
2.4Ghz ((24415 채널) 20Mhz: 99dBm 10Mhz:-103dBm 5Mhz:-104dBm 3Mhz:-106dB |
접근 |
| 1.4Ghz ((14379 채널) 10MHz:-103dBm 5Mhz:-104dBm 3Mhz:-106dBm |
접근 | |
| 800Mhz ((8160 채널) 10MHz:-103dBm 5Mhz:-106dBm 3Mhz:-108dBm |
접근 | |
| 인터페이스 | UAR | 1 |
| COM-UART | 1 | |
| HSIC | USB 2.0 고속 | |
| 미국 | USB 2.0 고속 | |
| I2C | 1 | |
| GPIO | 6 | |
| JTAG | 1 | |
| 안테나 | 2 |
FAQ
1모듈이 얼마나 많은 전류를 끌어들일 수 있을까요?
전력 소모량은 약 4W입니다.
전류는 전력 소비를 공급 전압으로 나누는 것과 같습니다.
4/12=0.33A, 12볼트 전원을 사용하는 경우
2150km 전송 범위 무선 비디오 데이터 모듈이 필요해요 어떤 주파수 범위가 더 좋을까요?
서로 다른 주파수 범위에 두 가지 버전이 있습니다.
첫 번째 버전의 주파수 범위는 1420MHz에서 1530MHz이며, FHSS의 주파수 폭은 110Mhz입니다.
두 번째 버전의 주파수 범위는 806MHz에서 826MHz 또는 1420MHz ~ 1530MHz이며, FHSS의 주파수 폭은 20Mhz 또는 40Mhz에 불과합니다.
우리의 엔지니어는 신호가 약하거나 간섭될 때 선택할 수 있는 더 빈번한 지점을 제공할 수 있기 때문에 1번 버전을 선택하는 것이 좋습니다.
|
|
