| 브랜드 이름: | IWAVE |
| 모델 번호: | FDM-660X |
| MOQ: | 2 |
| 가격: | negotiable |
| 배달 시간: | 5-10days |
| 지불 조건: | T/T,L/C,D/P |

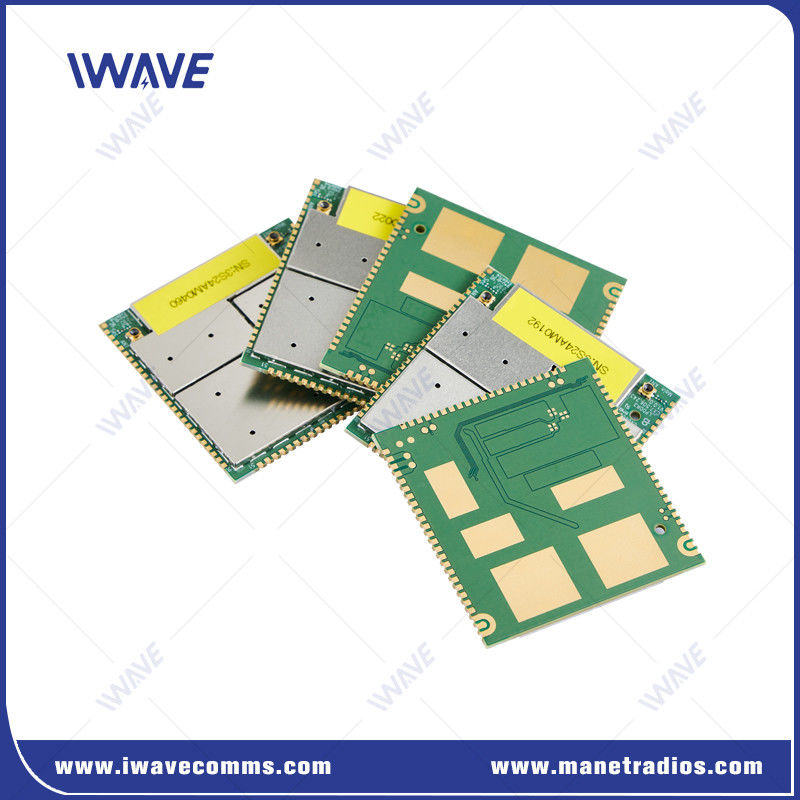

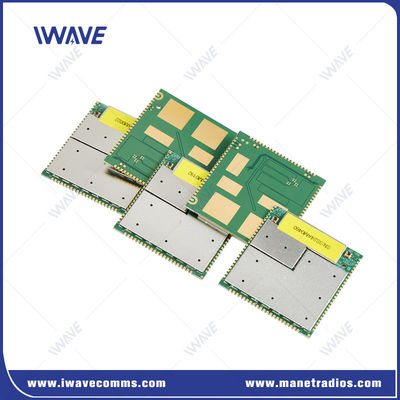

주파수 점프 퍼스펙트럼을 가진 장거리 라디오 텔레미터 모듈
소개
FDM-660X는 콤팩트한 200MW IP PtMP 장치입니다. 장거리 통신 및 고 데이터 속도 항공 임무에 최적화되었습니다.PA와 10W 모델과 같은 더 높은 전력 구성은 100-150km 무선 링크에 도달 할 수 있습니다..
이 시스템은 FPGA 아키텍처를 활용하고, 멀티 웨이브 형식 기능, 초대폭 운영 및 스타 토폴로지에서 고속 주파수 점프를 지원합니다.그것은 다양한 구성에서 데이터와 비디오 전송을 처리 할 수 있습니다., 포인트에서 포인트, 포인트에서 멀티포인트, 멀티포인트에서 멀티포인트 설정을 포함한다.
의 장점텔레메트리 모듈(FDM-660X):
긴 NLOS 전송:지상 기반 시스템 간의 비 시선 상태 (NLOS) 에서 500m에서 3km까지의 거리에서 안정적인 통신을 할 수 있습니다.
고속 이동 지원:FDM-660X는 최대 300 km/h의 속도에서도 안정적인 통신 링크를 유지하여 고속 플랫폼에 이상적입니다.
높은 처리량:업링크와 다운링크 속도는 80Mbps에서 100Mbps까지 동시에 달성하여 까다로운 애플리케이션에 높은 데이터 전송 속도를 보장합니다.
전력 자기 적응:이 장치는 실시간 채널 조건에 따라 전송 및 수신 전력을 자동으로 조정하여 에너지 소비를 최적화하고 네트워크 전반의 간섭을 줄입니다.
텔레메트리 모듈 사양
| 전송 | 데이터 수집 및 코딩을 위한 마스터 제어 모듈 이미지 획득 장치 | 카메라 |
| 주요 제어 모듈은 USB 또는 HSIC 인터페이스를 통해 FD-610X에 암호화된 데이터를 전송 | 물리적 인터페이스 USB/HISC, 네트워크 카드에 논리적으로 가상 | |
| FD-610X는 에어 인터페이스를 통해 수신자에게 암호화된 이미지 데이터를 전송합니다. | ||
| 받는 것 | FD-610X 수신기는 암호화된 이미지 데이터를 받고, 그것을 투명하게 주요 제어 모듈로 전송합니다. | |
| FD-610X는 USB 또는 HSIC 인터페이스를 통해 주요 제어 모듈로 데이터를 전송합니다. | 물리적 인터페이스 USB/HISC, 네트워크 카드에 논리적으로 가상 | |
| 주요 제어 모듈이 데이터를 수신한 후 이미지 디코딩 및 표시를 수행합니다. | ||
| PCB 크기 | 43.40*45.00*3.00mm | |
| RF | 빈도 | 2.4Ghz: 2401.5-2481.5MHz |
| 1.4Ghz: 1427.9-1467.9MHz | ||
| 800Mhz: 806-826MHz | ||
| RF 전력 | 25dBm | |
| 감수성 (접속) |
2.4Ghz ((24415 채널) 20Mhz: 99dBm 10Mhz:-103dBm 5Mhz:-104dBm 3Mhz:-106dB |
접근 |
| 1.4Ghz ((14379 채널) 10MHz:-103dBm 5Mhz:-104dBm 3Mhz:-106dBm |
접근 | |
| 800Mhz ((8160 채널) 10MHz:-103dBm 5Mhz:-106dBm 3Mhz:-108dBm |
접근 | |
| 인터페이스 | UAR | 1 |
| COM-UART | 1 | |
| HSIC | USB 2.0 고속 | |
| 미국 | USB 2.0 고속 | |
| I2C | 1 | |
| GPIO | 6 | |
| JTAG | 1 | |
| 안테나 | 2 |
FAQ
1모듈이 얼마나 많은 전류를 끌어들일 수 있을까요?
전력 소모량은 약 4W입니다.
전류는 전력 소비를 공급 전압으로 나누는 것과 같습니다.
4/12=0.33A, 12볼트 전원을 사용하는 경우
2150km 전송 범위 무선 비디오 데이터 모듈이 필요해요 어떤 주파수 범위가 더 좋을까요?
서로 다른 주파수 범위에 두 가지 버전이 있습니다.
첫 번째 버전의 주파수 범위는 1420MHz에서 1530MHz이며, FHSS의 주파수 폭은 110Mhz입니다.
두 번째 버전의 주파수 범위는 806MHz에서 826MHz 또는 1420MHz ~ 1530MHz이며, FHSS의 주파수 폭은 20Mhz 또는 40Mhz에 불과합니다.
우리의 엔지니어는 신호가 약하거나 간섭될 때 선택할 수 있는 더 빈번한 지점을 제공할 수 있기 때문에 1번 버전을 선택하는 것이 좋습니다.
|
|
