| 브랜드 이름: | IWAVE |
| 모델 번호: | FDM-660X |
| MOQ: | 2 |
| 가격: | negotiable |
| 배달 시간: | 5-10days |
| 지불 조건: | T/T,L/C,D/P |

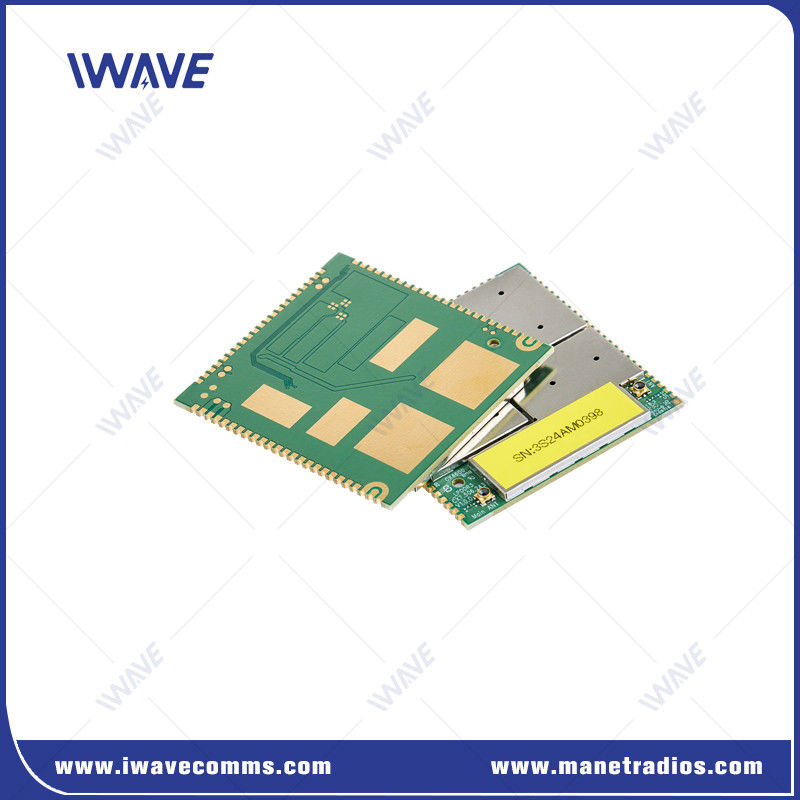

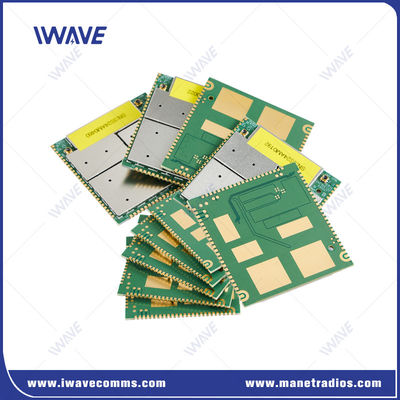

주파수 점프 퍼스펙트럼을 가진 장거리 라디오 텔레미터 모듈
소개
무선 SoC IP 솔루션 UAV, 드론, UGV 및 로봇 및 그 performance는 많은 경로에서 면역을 제공하여 인상적 인 거리에서 빠르고 일관된 처리량을 제공합니다!
FDM-660X 디지털 데이터 링크는 복잡한 데이터 집중 애플리케이션에 필요한 대역폭과 범위를 제공하는 소형 OEM 트리 밴드 800Mhz + 1.4Ghz + 2.4GHz 무선 솔루션입니다.FDM-660X는 강력한 RF 성능을 달성하기 위해 FHSS를 갖추고 있습니다.소형, 가볍고 견고한 디자인은 FDM-660X PTMP SoC 모듈이 크기에 민감한 애플리케이션에 이상적인 후보가 될 수 있습니다.FDM-660X의 장거리 기능은 고품질의 무선 비디오 및 텔레미터 통신을 허용합니다..
의 장점무선 SoC IP 솔루션(FDM-660X):
유연한 주파수 지원:FDM-660X는 스펙트럼의 총 120 MHz를 커버하는 800 MHz, 1.4 GHz 및 2.4 GHz 대역에서 작동합니다. 또한 간섭 위험을 줄이기 위해 주파수 점프 스프레드 스펙트럼 (FHSS) 이 있습니다..
강화된 방해 방지 및 간섭 완화:OFDM 및 MIMO 기술을 사용하여 적응적 변조와 함께 이러한 라디오는 까다로운 고 간섭 환경에서도 최적의 성능을 발휘하도록 설계되었습니다.
사용자 정의 채널 옵션:FDM-660X는 사용자가 다양한 채널 대역폭에서 선택할 수 있습니다.43, 5, 10 또는 20 MHz) 로 구성되어 있습니다. 더 작은 대역폭은 더 낮은 데이터 처리량으로 인해 더 긴 범위를 제공합니다.
확장 통신 범위:실제 응용 프로그램에서 입증된,FDM-660X20km까지의 안정적인 연결을 제공하며 장거리 통신에 적합합니다.
최소 지연시간:초 신뢰성 낮은 지연 채널 (URLLC) 을 특징으로,FDM-660X영상 데이터를 명령 및 제어 신호에서 분리하여 낮은 지연 통신을 보장하며, 중단없는 영상 및 로봇의 원활한 작동을 보장합니다.
원활한 로밍:충돌 방지 기술로 장착된FDM-660X자율 이동 로봇 (AMR) 과 네발 로봇과 같은 빠르게 움직이는 지상 로봇에 대한 안정적인 연결을 보장합니다.
스펙트럼무선 SoC IP 솔루션
| 전송 | 데이터 수집 및 코딩을 위한 마스터 제어 모듈 이미지 획득 장치 | 카메라 |
| 주요 제어 모듈은 USB 또는 HSIC 인터페이스를 통해 FD-610X에 암호화된 데이터를 전송 | 물리적 인터페이스 USB/HISC, 네트워크 카드에 논리적으로 가상 | |
| FD-610X는 에어 인터페이스를 통해 수신자에게 암호화된 이미지 데이터를 전송합니다. | ||
| 받는 것 | FD-610X 수신기는 암호화된 이미지 데이터를 받고, 그것을 투명하게 주요 제어 모듈로 전송합니다. | |
| FD-610X는 USB 또는 HSIC 인터페이스를 통해 주요 제어 모듈로 데이터를 전송합니다. | 물리적 인터페이스 USB/HISC, 네트워크 카드에 논리적으로 가상 | |
| 주요 제어 모듈이 데이터를 수신한 후 이미지 디코딩 및 표시를 수행합니다. | ||
| PCB 크기 | 43.40*45.00*3.00mm | |
| RF | 빈도 | 2.4Ghz: 2401.5-2481.5MHz |
| 1.4Ghz: 1427.9-1467.9MHz | ||
| 800Mhz: 806-826MHz | ||
| RF 전력 | 25dBm | |
| 감수성 (접속) |
2.4Ghz ((24415 채널) 20Mhz: 99dBm 10Mhz:-103dBm 5Mhz:-104dBm 3Mhz:-106dB |
접근 |
| 1.4Ghz ((14379 채널) 10MHz:-103dBm 5Mhz:-104dBm 3Mhz:-106dBm |
접근 | |
| 800Mhz ((8160 채널) 10MHz:-103dBm 5Mhz:-106dBm 3Mhz:-108dBm |
접근 | |
| 인터페이스 | UAR | 1 |
| COM-UART | 1 | |
| HSIC | USB 2.0 고속 | |
| 미국 | USB 2.0 고속 | |
| I2C | 1 | |
| GPIO | 6 | |
| JTAG | 1 | |
| 안테나 | 2 |
FAQ
1. 주파수에 관해서는, 테스트를 위해, 우리는 2.4 GHz를 사용할 것입니다. 하지만, 우리는 후속으로 1.4G 또는 800Mhz에 주파수 대역을 변경할 수 있습니다 우리가 안테나를 올바른 것들로 변경하면?내가 아는 한 이 단위는 PA가 없습니다.
응, 지원해
2PA 보드가 없는 시험 샘플만 구매하면 어떤 범위가 나올까요? 나중에 PA를 추가할 수 있나요?
흔적 샘플의 범위는 얼마죠?
우리는 당신에게 링크 모듈의 1 ~ 150km 범위를 제공 할 수 있습니다. 당신은 원하는 경우 나중에 PA를 추가 할 수 있습니다.
모듈은 신호를 증가시키기 위해 10 와트 PA와 150km 이상 신호를 전송할 수 있습니다. PA 없이는 전송 범위는 거의 10 ~ 15km입니다.
15km 범위 모듈을 구입하면, 심지어 PA를 더하면, 범위는 거의 15~17km 범위입니다. 신호 강도와 반 간섭 기능이 많이 증가합니다.
|
|
