| 브랜드 이름: | IWAVE |
| 모델 번호: | FD-610X |
| MOQ: | 2 |
| 가격: | negotiable |
| 배달 시간: | 5-10days |
| 지불 조건: | T/T,L/C,D/P |
첨단 SOC 개발 보드 매우 작은 로봇을 위한 트랜시버
소개

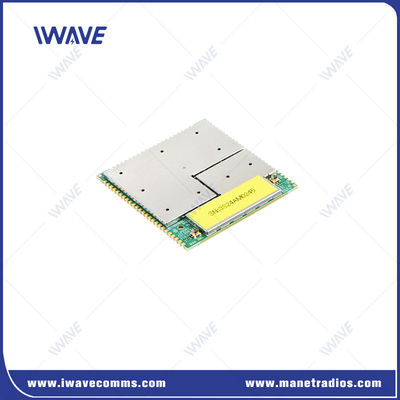

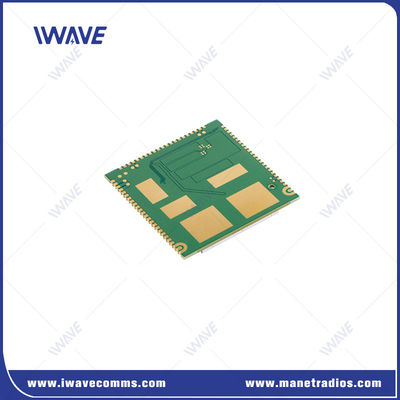

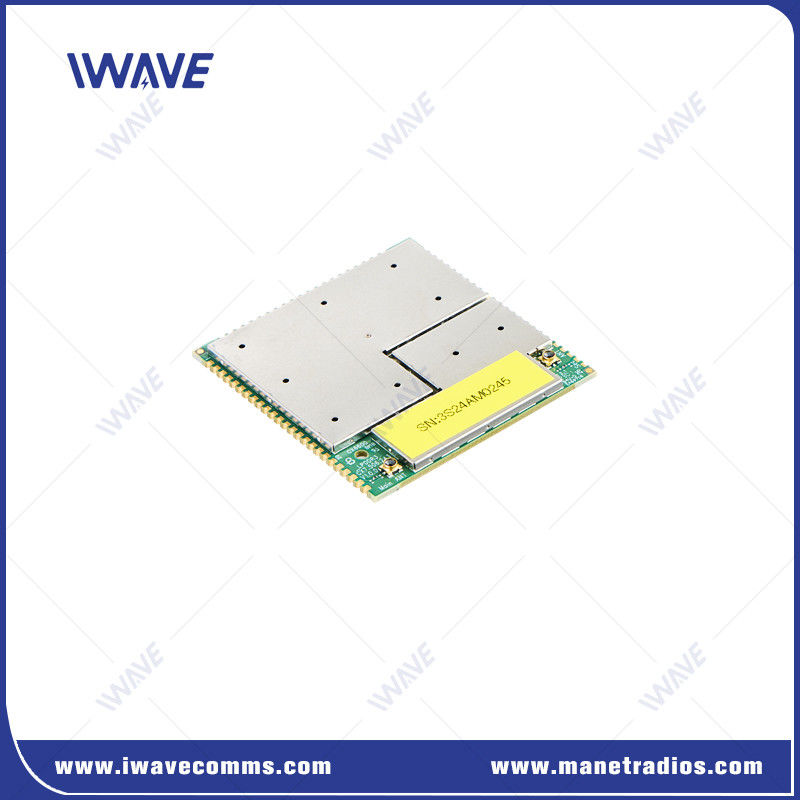

FD-610X Soc 개발 보드 트랜시버는 로봇 플랫폼을 위해 특별히 설계된 새로운 산업 트랜시버이다.그것은 우리의 매우 탄탄한 MANET MESH 파형에 기초한 소프트웨어 정의 라디오입니다사용 가능한 채널 대역폭을 최적화하여 충돌을 피하고 짧은 예측 가능한 데이터 패킷 대기 시간을 제공합니다.더 넓은 대역폭과 함께 고급 간섭 방지 시스템 (IAS) 은 분쟁 환경에서 통신의 효과를 극대화하고 전자 공격 (EA) 에 대한 보호를 제공합니다..
FD-610X Soc Development Board는 어떻게 작동할까요?
|
FD-610X Soc 개발 이사회지원되는 동반 컴퓨팅 플랫폼과 결합되거나 지능형 비행 컨트롤러에 탑재되거나 지상 로봇 플랫폼에 통합되도록 설계되었습니다.
그 결과는 강력합니다.탄력적인 장거리 로봇 연결과 HD 비디오 스트리밍을 위해 확장 가능한 솔루션, 도전적이고 혼잡한 환경에서 장거리 비 시선 범위에서 전송.
|
 |
적용
미니 UAS
드론 UAS
UGV
이더넷 무선 확장
무선 텔레메트리
NLOS 무선 비디오 전송
무선 제어 시스템
사양
|
전송 |
데이터 수집 및 코딩을 위한 마스터 제어 모듈 이미지 획득 장치 |
카메라 |
|
주요 제어 모듈은 USB 또는 HSIC 인터페이스를 통해 FD-610X에 암호화된 데이터를 전송 |
물리적 인터페이스 USB/HISC, 네트워크 카드에 논리적으로 가상 | |
|
FD-610X는 에어 인터페이스를 통해 수신자에게 암호화된 이미지 데이터를 전송합니다. |
||
| 받는 것 | FD-610X 수신기는 암호화된 이미지 데이터를 받고, 그것을 투명하게 주요 제어 모듈로 전송합니다. | |
| FD-610X는 USB 또는 HSIC 인터페이스를 통해 주요 제어 모듈로 데이터를 전송합니다. | 물리적 인터페이스 USB/HISC, 네트워크 카드에 논리적으로 가상 | |
|
주요 제어 모듈이 데이터를 수신한 후 이미지 디코딩 및 표시를 수행합니다. |
||
| PCB 크기 | 43.40*45.00*3.00mm | |
| RF | 빈도 | 2.4Ghz: 2401.5-2481.5MHz |
| 1.4Ghz: 1427.9-1467.9MHz | ||
|
800Mhz: 806-826MHz |
||
|
RF 전력 |
25dBm | |
|
감수성 (접속) |
2.4Ghz ((24415 채널) 20Mhz: 99dBm 10Mhz:-103dBm 5Mhz:-104dBm 3Mhz:-106dB |
접근 |
|
1.4Ghz ((14379 채널) 10MHz:-103dBm 5Mhz:-104dBm 3Mhz:-106dBm |
접근 |
|
|
800Mhz ((8160 채널) 10MHz:-103dBm 5Mhz:-106dBm 3Mhz:-108dBm |
접근 |
|
인터페이스 |
UAR |
1 |
|
COM-UART |
1 |
|
|
HSIC |
USB 2.0 고속 |
|
|
미국 |
USB 2.0 고속 |
|
|
I2C |
1 | |
|
GPIO |
6 |
|
|
JTAG |
1 | |
|
안테나 |
2 |
|
|
