| 브랜드 이름: | IWAVE |
| 모델 번호: | FD-6100 |
| MOQ: | 2 |
| 가격: | negotiable |
| 배달 시간: | 0 일 |
| 지불 조건: | 패/기음, 디/피, 티/티 |

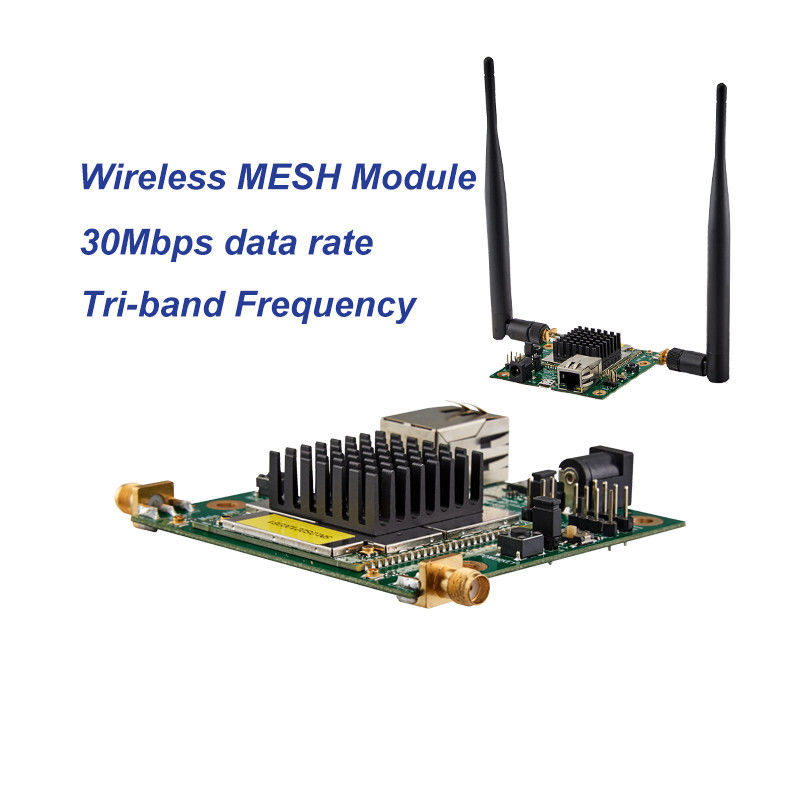

30Mbps IP MESH 무선 NLOS 비디오 및 TTL 데이터 라디오
FD-6100는 UAV (무인 항공기) 및 UGV (무인 지상 차량) 애플리케이션을 위해 설계된 컴팩트하고 다재다능한 디지털 데이터 링크입니다.
다음은 그 특징과 사양에 대한 개요입니다:
주요 특징
삼대역 주파수: 800MHz, 1.4GHz, 2.4GHz에서 작동하며 다양한 환경에서 최적의 성능을 위해 소프트웨어를 통해 선택할 수 있습니다.
데이터 속도: 업링크와 다운링크 모두에서 최대 30 Mbps의 데이터 속도를 지원하여 고품질의 비디오 및 텔레미터 통신을 보장합니다.

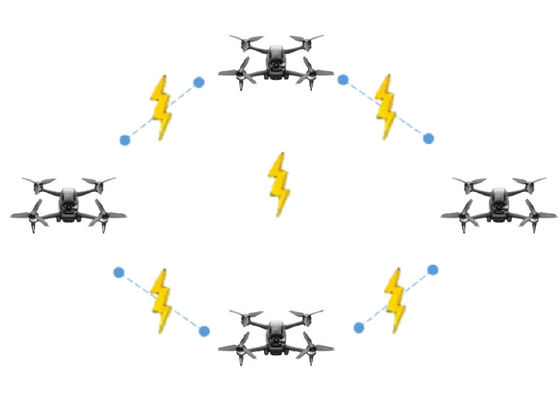

유체 자기 치유 메쉬: 모바일 애플리케이션에 최적화되어 견고하고 유연한 메쉬 네트워크 솔루션을 제공합니다.
장거리 LOS: 공중에서 지상까지 10km의 시야 범위를 달성하여 광범위한 감시 작전에 적합합니다.
조절 가능한 출력 전력: -40 dBm에서 +25 dBm까지의 전력 범위에서 25 dBm의 조정 가능한 총 출력 전력을 갖는다.
노드 용량: 단일 주파수 메시 네트워크에서 최대 32 노드를 지원하며 광범위한 네트워크 구성을 가능하게합니다.
복수 통신 모드: 매시, 포인트에서 멀티포인트 및 포인트에서 포인트 모드에서 작동할 수 있으며, 다양한 애플리케이션에 대한 유연성을 제공합니다.
동시에 IP 및 일련 데이터: 보편적인 통합 옵션을 보장하는 모든 일반 IP 장치의 연결을 허용합니다.
낮은 지연: 25ms 이하의 지연을 유지하여 중요한 실시간 애플리케이션에 적합합니다.
강력한 RF 성능: FHSS (Frequency Hopping Spread Spectrum) 기술을 TD-LTE 표준과 결합하여 신뢰성을 향상시킵니다.
암호화: 안전한 데이터 전송을 위해 128/256비트 AES 암호화 기능을 지원합니다.
웹 UI 관리: 구성, 관리 및 실시간 토폴로지는 사용자 친화적인 웹 인터페이스를 통해 처리 할 수 있습니다.
펌웨어 업그레이드: 장치가 최신 상태로 유지되도록 로컬 및 원격 펌웨어 업그레이드를 허용합니다.
작동 온도: -40°C ~ +80°C의 넓은 온도 범위에서 작동하도록 설계
컴팩트하고 가벼운: 무게는 50g에 불과하며 입력 전력 5W만 소비하므로 컴팩트 플랫폼에 통합하기에 이상적입니다.
결론
FD-6100은 특히 UAV 및 UGV 운영에 도전적인 환경에서 고품질 무선 통신을 위한 고급 솔루션입니다.
견고한 기능, 유연성 및 낮은 전력 소비의 조합은 현대 감시 및 텔레미터 필요에 대한 선도적 인 선택으로 만듭니다.
질문 또는 더 많은 정보를 필요로 하는 경우, 자유롭게 물어보십시오!
넓은 영역 커버리지 및 멀티 홉, 로봇과 같은 모바일 애플리케이션에 사용하기에 이상적입니다.
전술 통신
무인 육상 차량 무선 비디오 전송
| 일반 | ||
| 기술 | TD-LTE 무선 기술 표준에 기반한 MESH | |
| 암호화 | ZUC/SNOW3G/AES ((128) 선택적 계층-2 | |
| 데이터 비율 | 30Mbps ((Uplink 및 Downlink) | |
| 범위 | 10km ((공중에서 지상) 500m-3km ((NLOS 지상에서 지상) | |
| 용량 | 16노드 | |
| 전력 | 23dBm±2 (2w 또는 요청에 따라 10w) | |
| LATENCY | 한 점프 전송≤30ms | |
| 변조 | QPSK, 16QAM, 64QAM | |
| 안티-JAM | 자동으로 횡단파 주파수 점프 | |
| 대역폭 | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| 전력 소비 | 5와트 | |
| 전력 입력 | DC12V | |
| 감수성 | ||
| 2.4GHZ | 20 MHz | -99dBm |
| 10MHz | -103dBm | |
| 5MHz | -104dBm | |
| 3MHZ | -106dBm | |
| 1.4GHZ | 20 MHz | -100dBm |
| 10MHz | -103dBm | |
| 5MHz | -104dBm | |
| 3MHZ | -106dBm | |
| 800 MHz | 20 MHz | -100dBm |
| 10MHz | -103dBm | |
| 5MHz | -104dBm | |
| 3MHZ | -106dBm | |
| 주파수 대역 | ||
| 2.4Ghz | 2401.5-2481.5 MHz | |
| 1.4Ghz | 1427.9-1447.9MHz | |
| 800Mhz | 806-826 MHz | |
| 공동체 | ||
| 전기 수준 | 2.85V 전압 영역 및 3V/3.3V 수준과 호환됩니다. | |
| 제어 데이터 | TTL 모드 | |
| 보드율 | 115200bps | |
| 전송 모드 | 패스 트러스 모드 | |
| 우선 순위 수준 | 네트워크 포트보다 더 높은 우선 순위 신호 전송 쿼드 (crown) 이 발생하면, 통제 데이터는 우선적으로 전송됩니다. |
|
| 참고:1전송 및 수신 데이터는 네트워크에서 방송됩니다. 성공적인 네트워킹 후, 각 FD-6100 노드는 일련 데이터를 수신할 수 있습니다. 2전송, 수신 및 제어의 차이를 구별하려면 형식을 직접 정의해야합니다. |
||
| 기계 | ||
| 온도 | -40°C~+80°C | |
| 무게 | 50g | |
| 차원 | 7.8*10.8*2cm | |
| 안정성 | MTBF≥10000hr | |
| 인터페이스 | ||
| RF | 2 x SMA | |
| 이더넷 | 1x 이더넷 | |
| 공동체 | 1x COMUART | |
| 전력 | DC 입력 | |
| 표시기 | 3색 LED | |
|
