| 브랜드 이름: | IWAVE |
| 모델 번호: | FD-7800 |
| MOQ: | 2 |
| 가격: | negotiable |
| 배달 시간: | 5-10days |
| 지불 조건: | T/T |

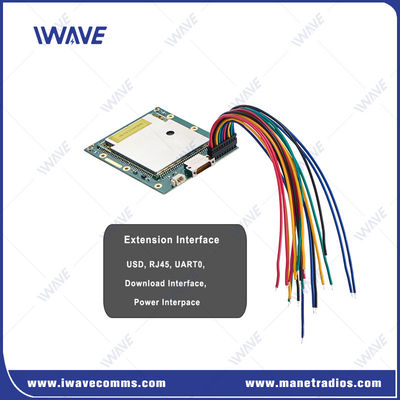

비디오 및 텔레메트리 데이터를 위한 100Mbps IP MESH 모듈
설명
완전히 새로운 MIMO 디지털 데이터 링크는 소형 OEM, 이중 대역, 높은 전력,2x2 MIMO 무선 OEM 솔루션으로 복잡한 데이터 집중 애플리케이션에 필요한 100Mbps 대역폭과 LOS 10km 및 NLOS 1-3km 범위를 제공합니다. MIMO FD-7800는 소음과 간섭에 대한 면역을 위해 최고의 주파수 점프 스프레드 스펙트럼 (FHSS) 을 갖추고 있습니다.또한 IWAVE 팀이 독립적으로 개발 한 2층 고 동적 네트워크 프로토콜을 채택하여 무선 네트워크 환경에 대한 좋은 적응력을 달성합니다., 역동적인 네트워크 성능과 전송 기능.FD-7800은 안전하고 동시에 이더넷과 일련 데이터 통신을 보장합니다.
특징
네트워크는 더 유연하며, 동적 자기 조직 및 정적 링크 네트워크 모드를 지원합니다.
FD-7800은 성숙한 SOC 칩셋을 기반으로 IWAVE가 설계한 무선 전송 제품으로, 소형 OEM, 고전력, 2X2 MIMO 무선 OEM 솔루션이다.
MIMO 모드를 지원하는 것 외에도 FD-7800은 LTE-A의 CA 기술 (캐리어 집계) 를 사용한다. FD-7800은 듀얼 캐어를 지원하며 최대 운영 대역폭 40MHz: 2X20MHz를 지원할 수 있다.
MIMO 모드와 비교하면 CA 모드에서는 장치 안테나의 설치 위치와 간격에 제한이 없습니다.높은 대역폭의 데이터 전송을 달성하기 위해 배포를 더 유연하고 쉽게 만드는.
이 강력한 디지털 데이터 링크는 600 MHz 및 1.4G 주파수 대역에서 강력하고 안전한 링크를 제공합니다.
이더넷과 풀 듀플렉스 텔레미터 데이터 전송을 지원합니다.
적용
이더넷 무선 확장
무선 텔레메트리
무선 비디오
제어 시스템
사양
| 무선 | |
| 기술 | TD-LTE 기술 표준에 기반한 무선 |
| 암호화 | ZUC/SNOW3G/AES ((128) 선택적 계층-2 |
| 데이터 비율 | 최대 120Mbps ((Uplink 및 Downlink) |
| 통신 범위 | 공중에서 지상까지 10km NLOS 지상에서 지상 1-3km |
| 노드 | 32노드 |
| MIMO | 2x2 MIMO |
| RF 전력 | 23dBm±2 (2w, 5w 또는 요청에 따라 10w) |
| 지연시간 | 끝에서 끝 ≤5ms-15ms |
| 변조 | QPSK 16QAM, 64QAM |
| 방해 방지 | FHSS (주파수 점프 퍼스펙트럼) |
| 대역폭 | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz |
| 전력 소비 | 5와트 |
| 전력 입력 | DC5-32V |
| 차원 | 72*60*10mm |
| 무게 | 33g |
| 일련 데이터 | RS232/TTL |
| 의사소통 | 풀 듀플렉스 통신 |
| 위와 아래 비율 | 2D3U/3D2U/4D1U/1D4U |
| 자동 재구성 | 연결 고장 후 자동 재설립/ 연결 고장 후 네트워크를 재배포 |
| 듀얼 밴드 주파수 | 1.4G: 1420Mhz-1530MHz |
| 600Mhz: 566Mhz-678Mhz | |
| 인터페이스 | |
| RF | 2 x SMA |
| LAN 포트 | 2x 이더넷 포트 |
| 코무아르트 | 1xCOMUART TTL 3.3V 레벨, 1개의 시작 비트, 8개의 데이터 비트, 1개의 정지 비트, 패리티 검증이 없습니다. 보드 속도: 115200bps (예정) (57600, 38400, 19200, 9600 구성) |
| 전력 입력 | 1xDC 입력: DC5-32V |
| 감수성 | |
| 1.4GHZ | 20Mhz: -102dBm |
| 10Mhz: -100dBm | |
| 5Mhz: -96dBm | |
| 600Mhz | 20Mhz: -102dBm |
| 10Mhz: -100dBm | |
| 5Mhz: -96dBm | |
| 환경 | |
| 작업 온도 | -40°C~+80°C |
