| 브랜드 이름: | IWAVE |
| 모델 번호: | FPM-8416 |
| MOQ: | 2 유닛 |
| 가격: | negotiable |
| 배달 시간: | 5~8일 |
| 지불 조건: | 패/기음, 디/피, 티/티 |

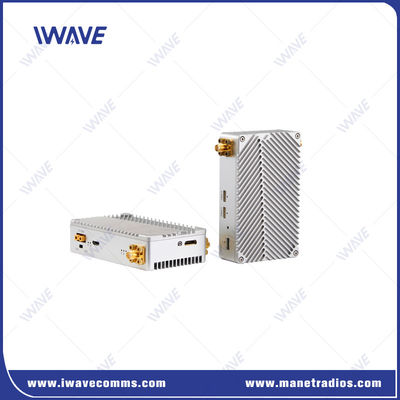

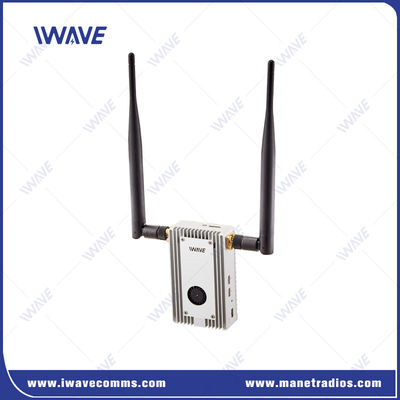

16km 드론 송신기 수신기 800Mhz 및 1.4Ghz 비디오 및 데이터
설명
FPM-8416는 비중이 가벼운 드론 비디오 송신기이며 상업용 및 산업용 드론의 자율 운영을 가능하게 하기 위해 특별히 설계되었습니다.무선으로 제어하고 실시간 비디오 모니터링을 할 수 있습니다..
4세대 이동 통신의 핵심인 COFDM 멀티 캐리어 변조 기술을 사용하면 까다로운 환경에서 탁월한 보안과 성능을 제공합니다.
주요 특징
|
● 양방향 제어 ● 1080P/60의 80ms 지연 ● 128AES 암호화 ● HDMI 및 IP 비디오 입력 및 출력을 지원합니다. ● 14~16km 범위에서 1080P/60 비디오 품질 ● 붐비는 2.4Ghz를 피하기 위해 800Mhz 및 1.4Ghz 주파수 옵션 ● 실시간 모니터링을 위해 HDMI 출력 디스플레이 ● 14-16km 공중에서 지상까지의 풀 HD 비디오 다운링크 시스템 ● CNC 기계화 된 알루미늄 액추에이터 케이스 ● 고객 에게서 완전 한 구성 ● 소프트웨어 를 통해 설정 을 설정 한다 ● 130g 가량 가벼운 드론 특수 |
 |
튼튼 한 장거리 통신
FPM-8416 데이터 링크는 10마일까지의 풀HD 비디오와 쌍방향 제어 데이터 통신을 제공합니다.
트랜시버는 COFDM 기법을 사용 하 여 디모들레이션을 수행 하 고 높은 Fade 마진과 함께 강한 nlos 링크 성능을 제공합니다.
다양한 애플리케이션을 위한 안전 링크
무선 통신 시스템은 내부 AES.128 암호화 알고리즘 (CBC) 을 사용하여 암호화를 지원합니다. 암호화 블록은 암호화되지 않은 작동 모드를 활성화하기 위해 우회 될 수 있습니다.
어려운 환경 속에서도 견고함
안정적인 링크를 보장하기 위해 FHSS (Frequency-Hopping spread spectrum) 항저장 기능을 이용합니다.
복잡한 작업 시나리오에서 작동을 보장하기 위해 고급 알고리즘이 사용됩니다.
여러 항구
FPM-8416 HD 이미지 전송 시스템은 HDMI가 장착되어 있습니다.두 개의 LAN 포트와 한 개의 쌍방향 시리즈 포트를 통해 사용자는 풀 HD 비디오 스트림을 얻을 수 있으며 동시에 Pixhawk로 비행을 제어 할 수 있습니다..
HDMI 포트와 LAN 포트는 드론에 더 많은 카메라 타입의 옵션을 제공합니다.
적용
소형 크기와 무게 130g 무인 드론 비디오 링크는 작은 드론에 이상적입니다.산불 예방, 고전압 전력망 검사, 국토안보, 교통 관리, 경찰 기술 지원 부대, 특수부대, 군사 지휘 및 제어 요점, 공항, 국경 통제,주요 사고 지원.
사양
| 사양 | |||
| 빈도 | 800Mhz | 806~826 MHz | |
| 1.4Ghz | 1428~1448 MHz | ||
| 대역폭 | 8MHz | ||
| RF 전력 | 0.6watt ((Bi-Amp, 0.6watt 각 전력 증폭기의 최고 전력) | ||
| 전송 범위 | 800Mhz: 16km1400Mhz: 14km | ||
| 안테나 | 800Mhz | TX: Omni 안테나/25cm 길이/ 2dbiRX: Omni 안테나/60cm 길이/6dbi | |
| 1.4Ghz | TX: Omni 안테나 / 35cm 길이 / 3.5dbiRX: Omni 안테나 / 60cm 길이 / 5dbi | ||
| 전송 속도 | 3Mbps (HDMI 비디오 스트림, 이더넷 신호 및 일련 데이터 공유) | ||
| 보드율 | 115200bps (조정 가능) | ||
| 감수성 | -106@4Mhz | ||
| 무선 오류 허용 알고리즘 | 무선 베이스밴드 FEC 전방 오류 수정/ 비디오 코덱 슈퍼 오류 수정 | ||
| 끝에서 끝까지의 지연 | 코딩의 지연 + 전송 + 디코딩 720P/60 <50 ms 1080P/60 <80ms |
||
| 링크 재구성 시간 | < 1s | ||
| 변조 | 업링크 QPSK/다운링크 QPSK | ||
| 비디오 압축 | H.264 | ||
| 비디오 색상 공간 | 4:2:0 (4번 옵션:22) | ||
| 암호화 | AES128 | ||
| 시작 시간 | 15s | ||
| 힘 | DC12V (7~18V) | ||
| 인터페이스 | Tx와 Rx의 인터페이스는 동일합니다. 비디오 입력/출력: 미니 HDMI*1 전력 입력 인터페이스*1 안테나 인터페이스:SMA*2 일련*1: (전압:+-13V ((RS232), 0~3.3V ((TTL) 2) 이더넷: 100Mbps x 3 |
||
| 지표 | 힘 무선 연결 설정 표시기 |
||
| 전력 소비 | Tx: 9W ((Max) Rx: 6W | ||
| 온도 | 작업: -40 ~ + 85°C 저장: -55 ~ + 100°C | ||
| 차원 | Tx/Rx: 93 x 55.5 x 23.5 mm | ||
| 무게 | Tx/Rx: 130g | ||
| 금속 케이스 디자인 | CNC 기술/ 이중 알루미늄 합금 껍질 | ||
| 이중 알루미늄 합금 껍질 | |||
| 선도성 안오디제이션 기구 | |||
|
|
