| 브랜드 이름: | IWAVE |
| 모델 번호: | FPM-8416S |
| MOQ: | 2 유닛 |
| 가격: | 협상 가능 |
| 배달 시간: | 5~8일 |
| 지불 조건: | L/C (신용장), D/P (지급도 조건), 전신환 |

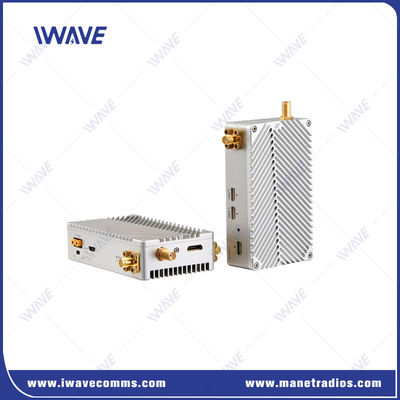

16km SDI HDMI Full HD 디지털 이미지 전송 시스템
설명
FPM-8416S 디지털 이미지 전송 시스템은 COFDM 기술을 기반으로 14-16km 풀 HD 무인 비디오 링크 기반입니다.그것은 1080P 30fps 비디오 스트림을 80ms 낮은 지연과 720P 60fps 비디오 스트림을 50ms 지연으로 전송. IWAVE FHSS 기술은 그 주파수 대역에 최소한의 간섭을 가한다. 붐비는 2.4Ghz를 피하기 위해, FPM-8416S는 UHF 800Mhz와 1.4Ghz를 채택한다.
비디오 스트림 외에도 FPM-8416S 드론 비디오 링크는 비행 제어 데이터를 비디오 스트림과 함께 최대 16km까지 전송 할 수 있습니다.픽스호크 미션 플래너와 QGround에서 잘 작동합니다..
FPM-8416S의 공기 단위는 130gram (4.6oz) 에 불과합니다. 미니 크기와 더 나은 열 분산 성능은 UAV, 드론 또는 다른 무인 시스템에 특별히 설계되었습니다.
주요 특징
● HDMI 및 SDI 입력 및 출력 ● TCPIP/UDP 데이터 전송을 위한 1*100Mbps 이더넷 포트 ● 원격 제어 | |
FPM-8416S UAV 비디오 링크는 픽스호크와 연결하기 위해 두 개의 양방향 일련 포트를 가지고 있습니다.그래서 FPM-8416S를 사용하여 동시에 드론에서 비디오를 받아 드론을 제어할 수 있습니다..
● 800Mhz 및 1.4G 대역 운영
두 개의 주파수 옵션 800MHz와 1.4GHz로 2.4Ghz 신호 혼잡을 피할 수 있습니다.
● 코딩 된 정사각형 주파수 분산 다중화 (COFDM)
장거리 전송에서 다중 경로 간섭을 효과적으로 제거하고 FPM-8416S 드론 비디오 전송 링크가 장거리에도 강한 안정성을 갖도록합니다.
● 방해 방지용 FHSS
주파수 점프 기능에 관해서는, IWAVE 팀은 그들 자신의 알고리즘과 메커니즘을 가지고 있습니다.
작동하는 동안 FPM-8416S 무인 디지털 비디오 송신기는 내부적으로 계산하고 수신 신호 강도 RSRP, 신호 소음 비율 SNR,그리고 비트 오류 비율 SER판단 조건이 충족되면 주파수 점프를 수행하고 목록에서 최적의 주파수 지점을 선택합니다.
● 암호화 된 전송
FPM-8416S UAV 비디오 링크는 AES128를 사용하여 비디오 암호화를 합니다.
여러 항구
FPM-8416S 디지털 드론 비디오 링크는 HDMI 포트, SDI 포트,두 개의 LAN 포트와 한 개의 쌍방향 시리즈 포트를 통해 사용자는 풀 HD 비디오 스트림을 얻을 수 있으며 동시에 Pixhawk로 비행을 제어 할 수 있습니다..
적용
무선 드론 비디오 송신기는 정보, 감시 및 정찰과 같은 중요한 응용 프로그램에 대한 "눈" 드론 파일럿으로 실시간 HD 비디오를 전송하여 신속하게 대응해야합니다.그 외에도, UAV에 대한 COFDM 비디오 송신기는 또한 프로세스 산업과 광업, 드론 배달, 인프라 검사 및 더 빠르고 효율적인 결정을 가능하게하는 중요한 역할을합니다.
사양
| 800Mhz | 806~826 MHz | |
| 1.4Ghz | 1428~1448 MHz | |
| 대역폭 | 8MHz | |
| RF 전력 | 0.6와트 | |
| 전송 범위 | 800Mhz: 16km1400Mhz: 14km | |

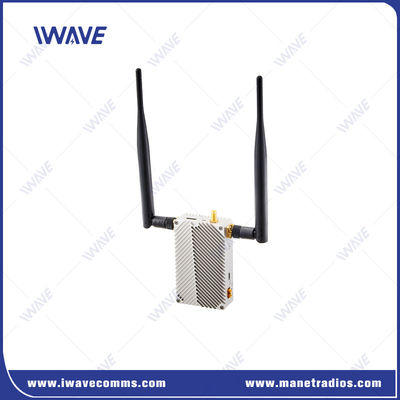

| 안테나 | 800Mhz | TX: 옴니 안테나/ 25cm 길이/ 2dbi RX: 옴니 안테나/60cm 길이/6dbi |
| 1.4Ghz | TX: 옴니 안테나 / 35cm 길이 / 3.5dbi RX: 옴니 안테나/60cm 길이/5dbi | |
| 전송 속도 | 3Mbps (HDMI 또는 SDI 비디오 스트림, 이더넷 신호 및 일련 데이터 공유) | |
| 보드율 | 115200bps (조정 가능) | |
| 감수성 | -106@4Mhz | |
| 무선 오류 허용 알고리즘 | 무선 베이스밴드 FEC 전방 오류 수정/ 비디오 코덱 슈퍼 오류 수정 | |
| 끝에서 끝까지의 지연 | 코딩 + 전송 + 디코딩의 지연시간720P/60 <50 ms1080P/60 <80 ms | |
| 링크 재구성 시간 | < 1s | |
| 변조 | 업링크 QPSK/다운링크 QPSK | |
| 비디오 압축 | H.264 | |
| 비디오 색상 공간 | 4:2:0 (4번 옵션:22) | |
| 암호화 | AES128 | |
| 시작 시간 | 15s | |
| 힘 | DC12V (7~18V) | |
| 인터페이스 | Tx와 Rx의 인터페이스는 동일합니다. ●비디오 입력/출력: 미니 HDMI×1 ● 비디오 입력/출력: SDI (SMA) × 1 ●전력 입력 인터페이스×1 ● 안테나 인터페이스: SMA×2 ●시리얼×1: (전압:+-13V ((RS232), 0~3.3V ((TTL) ● 이더넷: 100Mbps x 3 | |
| 지표 | ●권력 ●무선 연결 ●설정 표시기 | |
| 전력 소비 | Tx: 9W (최대) Rx: 6W | |
| 온도 | ●근무: -40 ~ + 85°C ● 보관: -55~+100°C | |
| 차원 | Tx/Rx: 93 x 55.5 x 23.5 mm | |
| 무게 | Tx/Rx: 130g | |
| 금속 케이스 디자인 | CNC 기술/이중 알루미늄 합금 껍질 | |
| 이중 알루미늄 합금 껍질 | ||
| 선도성 안오디제이션 기구 | ||
- 네
비디오
비디오
비디오
비디오
비디오
비디오
|
|
