| 브랜드 이름: | IWAVE |
| 모델 번호: | FNM-8416 |
| MOQ: | 2 유닛 |
| 가격: | negotiable |
| 배달 시간: | 5~8일 |
| 지불 조건: | L/C (신용장), D/P (지급도 조건), 전신환 |

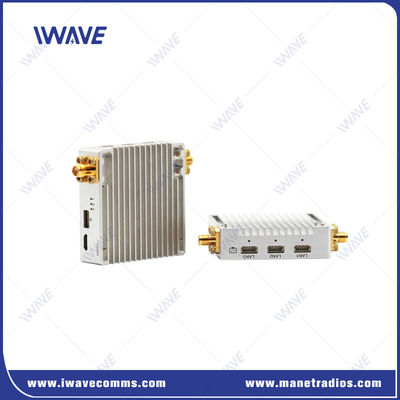

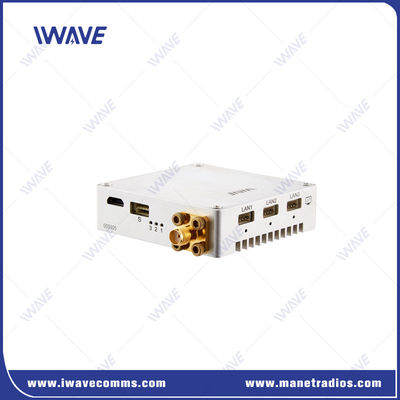

1.4GHz / 800Mhz 16km 드론 카메라 송신기 TCPIP 및 UDP 장거리 HD 비디오
설명
FNM-8416 UAV 비디오 송신기는 COFDM 기술을 활용한 드론을 위한 엔드-투-엔드 암호화된 낮은 지연 시간 HD 비디오 전송 시스템이다.그것은 상업 및 산업용 드론 및 자율 UAV 시스템을 위해 특별히 설계 된 전체 HD IP 카메라 비디오 링크와 양방향 명령 및 제어 데이터 링크를 제공합니다.. The Integrated Data Link System (FNM-8416) is an advanced single unit digital data link system specifically designed for providing reliable broadband communications under high-dynamics for critical UxV applications such as UAV, 드론, 그리고 크기, 무게 및 전력 (SWaP) 에 민감한 다른 중요한 플랫폼. FNM-8416은 65g/2.3oz만 무게를 가하고 사적인 COFDM 프로토콜을 채택하고, 장거리 전송 기능을 갖추고,높은 감수성 및 14-16km 공중에서 지상까지의 높은 처리량.
주요 특징
|
 |
저전력 RF 솔루션 ((500mW) 에 첨단 주파수 점프 알고리즘과 뛰어난 반 간섭 기술이 포함되어 통신 거리가 최대 16km로 증가합니다.
IWAVE 팀은 자신의 알고리즘과 기계를 가지고 있습니다.
작동 중, FNM-8416 디지털 데이터 링크는 수신 신호 강도 RSRP, 신호/소음 비율 SNR,비트 오류 비율 SER 및 다른 요인판단 조건이 충족되면 주파수 점프가 수행되고 목록에서 최적의 주파수 포인트가 선택됩니다.
장거리 전송에서 멀티 경로 간섭을 효과적으로 제거합니다.
N-LOS 통신은 강력한 전파 신호를 제공하면서 간섭을 방지하고 맹점을 극복합니다.
악성 공격과 무단 접근을 방지합니다.
FNM-8416 1.4Ghz 및 800Mhz 데이터 및 비디오 링크는 UART 데이터 입력을 지원하고 3 LAN 포트를 갖추고 있습니다.탑재 PC가 있는 무인 항공기 또는 다른 무인 항공기 플랫폼, IP 카메라 또는 다른 IP 페이로드.
적용
FNM-8416 800Mhz 및 1.4Ghz 데이터 링크는 공중 지도와 같은 산업용 드론과 UAV의 전문 송신 및 수신 링크로 설계되었습니다.경로 검사 및 야생생물 보호그것은 매우 낮은 전송 전력에서 장거리 통신을 지원하는 완전히 새로운 RF 변조 기술을 적용합니다.
사양
| 사양 | ||
| 빈도 | 800Mhz | 806~826 MHz |
| 1.4Ghz | 1428~1448 MHz | |
| 대역폭 | 8MHz | |
| RF 전력 | 0.6Watt ((Bi-Amp, 각 전력 증폭기의 250mw 평균 전력) | |
| 전송 범위 | 800Mhz: 16km1400Mhz: 14km | |
| 전송 속도 | 6Mbps (비디오 스트림, 이더넷 신호 및 일련 데이터 공유) 최고의 비디오 스트림: 2.5Mbps | |
| 보드율 | 115200bps (조정 가능) | |
| Rx 감수성 | -104/-99dbm | |
| 오류 허용 알고리즘 | 무선 기본 대역 FEC 전향 오류 수정 | |
| 비디오 지연 | 비디오는 압축되지 않습니다. 지연이 없습니다. | |
| 링크 재구성 시간 | < 1s | |
| 변조 | 업링크 QNSK/다운링크 QNSK | |
| 암호화 | AES128 | |
| 시작 시간 | 15s | |
| 힘 | DC-12V (7~18V) | |
| 인터페이스 | 1Tx와 Rx의 인터페이스는 동일합니다. 2비디오 입력/출력: 이더넷 × 3 3전력 입력 인터페이스 × 1 4안테나 인터페이스: SMA×2 5. 시리즈 × 1: (전압:± 13V ((RS232), 0 ~ 3.3V ((TTL) |
|
| 지표 | 1힘 2이더넷 상태 표시기 3무선 연결 설정 표시기 x 3 |
|
| 전력 소비 | Tx: 5WRx: 3.5W | |
| 온도 | 작업: -40 ~ + 85°C 저장: -55 ~ + 85°C | |
| 차원 | Tx/Rx: 57 x 55.5 x 15.7 mm | |
| 무게 | Tx/Rx: 65g | |
| 디자인 | CNC 기술 | |
| 이중 알루미늄 합금 껍질 | ||
| 선도성 안오디제이션 기구 | ||
|
|
