| 브랜드 이름: | IWAVE |
| 모델 번호: | FDM-66MN |
| MOQ: | 2 유닛 |
| 가격: | negotiable |
| 배달 시간: | 5~8일 |
| 지불 조건: | 패/기음, 디/피, 티/티 |

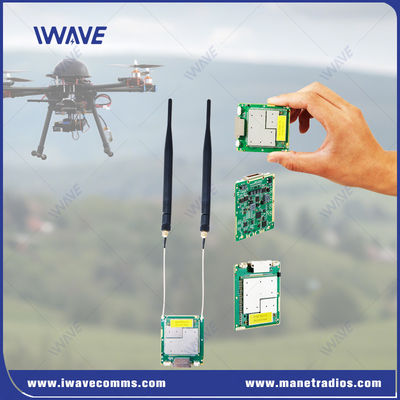

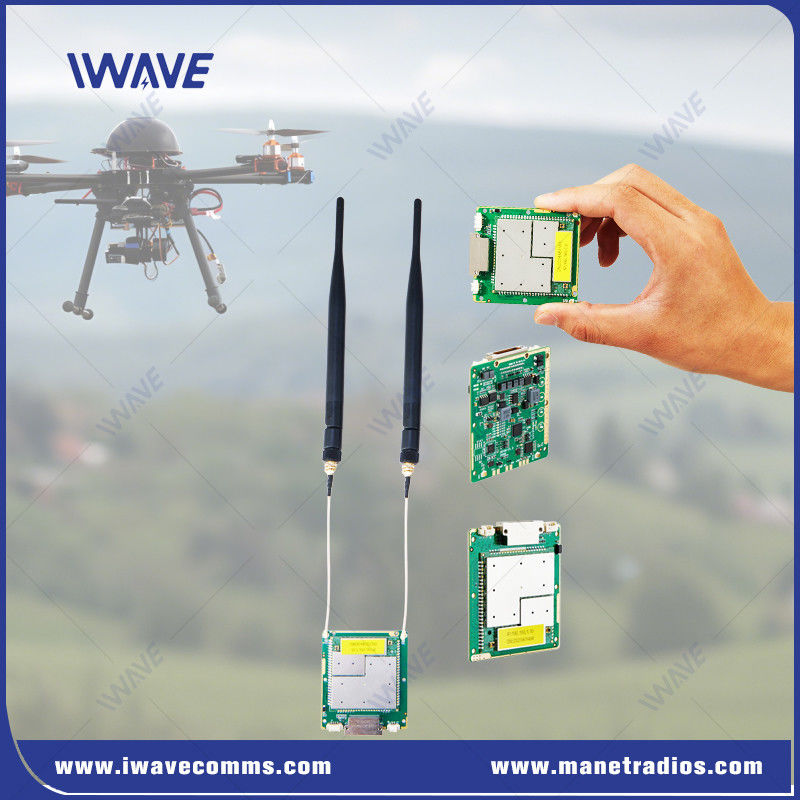

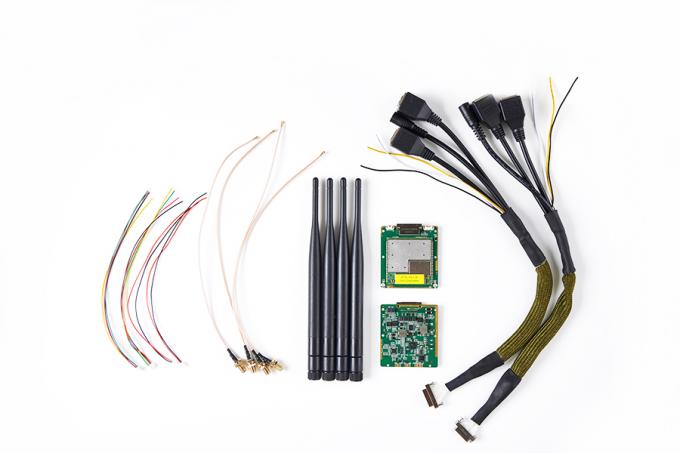

Nlos 3km 지상에서 지상 로보틱스 무선 데이터 및 비디오 링크를 안전하게
소개
FDM-66MN nlos 1-3km 로봇 텔레미터 데이터와 HD 비디오 스트리밍을 위한 무인 시스템IP를 통해 일련 포트 정보를 얻는 것은 하나의 제어 스테이션이 여러 이동 로봇을 제어 할 수 있습니다.특히 무인 항공기, UGV, 무인 차량 및 다른 단거리에서 중거리 로봇 응용 프로그램에 사용할 수 있습니다.
60 * 55 * 5.7mm 크기는 가장 작은 OEM 광대역 라디오 모듈을 만들고 도전적인 환경에서 수행하기 위해 작은 무인 시스템으로 시스템 통합을위한 이상적인 후보로 만듭니다.건물이나 터널의 실내 검사와 같이.
주요 특징
스펙트럼 확산
주파수 점프 퍼스퍼드 스펙트럼 (FHSS), 적응적 변조 및 적응적 전송 RF 전력은 소음 및 간섭에 대한 면역을위한 최고의 조합입니다.
소프트웨어 관리 및 WebUI
FDM-66MN은 완전한 설치 기반 소프트웨어 인터페이스를 사용하여 구성 할 수 있습니다. 그리고 WebUI는 원격 또는 로컬로 매개 변수를 구성하는 데 사용되는 브라우저 기반 구성 방법입니다.네트워크 설정, 보안, 모니터링 토폴로지, SNR, RSSI, 거리 등

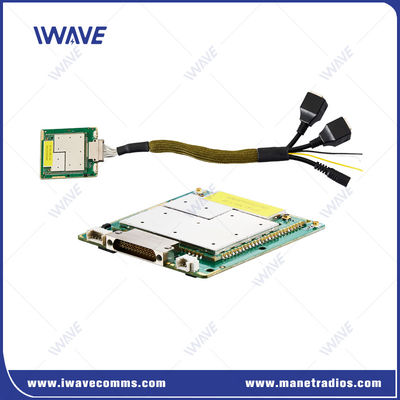

가장 작은 OME 라디오 모듈
FDM-66MN은 크기가 60*55*5.7mm, 무게가 26g의 초소형 디지털 비디오 트랜시버입니다.미니 크기는 작은 드론이나 UGV 플랫폼과 같은 무게와 공간에 민감한 애플리케이션에 이상적입니다..
조절 가능한 전송 전력
소프트웨어 선택 가능한 출력 전력 -40dBm ~ 25dBm
풍부한 인터페이스 옵션
넓은 전력 입력 전압
넓은 전력 입력 DC5-32V 입력 잘못된 전압 때 소화 방지
인터페이스 정의
| J30JZ 정의: | ||||||
| 핀 | 이름 | 핀 | 이름 | 이름 | 핀 |  |
| 1 | TX0+ | 10 | D+ | 19 | COM_RX | |
| 2 | TX0- | 11 | D- | 20 | UART0_TX | |
| 3 | GND | 12 | GND | 21 | UART0_RX | |
| 4 | TX4- | 13 | DC VIN | 22 | 부트 | |
| 5 | TX4+ | 14 | RX0+ | 23 | VBAT | |
| 6 | RX4- | 15 | RX0- | 24 | GND | |
| 7 | RX4+ | 16 | RS232_TX | 25 | DC VIN | |
| 8 | GND | 17 | RS232_RX | |||
| 9 | VBUS | 18 | COM_TX | |||
적용
FDM-66MN은 컴팩트하고 가볍고 소프트웨어 정의된 무선 링크 모듈으로 BVLoS 미션, UGV, 로봇, UAS 및 USV를 포함한 무인 애플리케이션에서 신뢰할 수있는 통신을 위해 설계되었습니다.초고속을 제공하는, 장거리 기능, FDM-66MN은 여러 풀 HD 비디오 피드, 제어 신호 및 텔레미터 데이터의 동시에 고품질의 듀플렉스 전송을 가능하게합니다.외부 전력 증폭기 추가로, 최대 50km의 통신 범위를 달성 할 수 있습니다. 인구 밀집 된 도시 지역과 같은 도전적이고 시선이없는 환경에서도 최대 20km의 거리에서 신뢰할 수있는 통신을 보장합니다..
사양
| 일반 | ||
| 기술 | TD-LTE 무선 기술 표준에 기반한 무선 | |
| 암호화 | ZUC/SNOW3G/AES ((128/256) 선택적 계층-2 | |
| 데이터 비율 | 30Mbps ((Uplink 및 Downlink) | |
| 시스템 데이터 속도의 적응적 평균 분포 | ||
| 사용자를 지원 속도 제한을 설정 | ||
| 범위 | 10km-15km (공중에서 지상) 500m-3km (NLOS 지상에서 지상) |
|
| 용량 | 16노드 | |
| 대역폭 | 1.4MHz/3MHz/5MHz/10MHz/20MHz | |
| 힘 | 25dBm±2 (2W 또는 요청에 따라 10W) 모든 노드 자동으로 전송 전력을 조정 |
|
| 변조 | QPSK, 16QAM, 64QAM | |
| 방해 방지 | 자동으로 횡단파 주파수 점프 | |
| 전력 소비 | 평균: 4-4.5W 최대: 8W |
|
| 전력 입력 | DC5V-32V | |
| 수신기 감수성 | 감수성 (BLER≤3%) | ||||
| 2.4GHZ | 20 MHz | -99dBm | 1.4Ghz | 10MHz | -91dBm ((10Mbps) |
| 10MHz | -103dBm | 10MHz | -96dBm ((5Mbps) | ||
| 5MHz | -104dBm | 5MHz | -82dBm ((10Mbps) | ||
| 3MHZ | -106dBm | 5MHz | -91dBm ((5Mbps) | ||
| 1.4GHZ | 20 MHz | -100dBm | 3MHz | -86dBm ((5Mbps) | |
| 10MHz | -103dBm | 3MHz | -97dBm ((2Mbps) | ||
| 5MHz | -104dBm | 2MHz | -84dBm ((2Mbps) | ||
| 3MHZ | -106dBm | 800Mhz | 10MHz | -91dBm ((10Mbps) | |
| 800 MHz | 20 MHz | -100dBm | 10MHz | -97dBm ((5Mbps) | |
| 10MHz | -103dBm | 5MHz | -84dBm ((10Mbps) | ||
| 5MHz | -104dBm | 5MHz | -94dBm ((5Mbps) | ||
| 3MHZ | -106dBm | 3MHz | -87dBm ((5Mbps) | ||
| 3MHz | -98dBm ((2Mbps) | ||||
| 2MHz | -84dBm ((2Mbps) | ||||
| 주파수 대역 | |||||||
| 1.4Ghz | 1427.9-1447.9MHz | ||||||
| 800Mhz | 806-826MHz | ||||||
| 2.4Ghz | 2401.5-2481.5 MHz | ||||||
| 무선 | |||||||
| 통신 방식 | 유니캐스트, 멀티캐스트, 방송 | ||||||
| 전송 모드 | 풀 듀플렉스 | ||||||
| 네트워크 모드 | 동적 라우팅 | 실시간 연결 조건에 기초한 노선을 자동으로 업데이트합니다 | |||||
| 네트워크 제어 | 국가 감시 | 연결 상태 /rsrp/snr/distance/ 업링크 및 다운링크 처리량 | |||||
| 시스템 관리 | WATCHDOG: 모든 시스템 수준의 예외를 식별할 수 있습니다. 자동 재설정 | ||||||
| 재전송 | L1 | 전송되는 다른 데이터에 기초하여 재전송 여부를 결정합니다. (AM/UM); HARQ 재전송 | |||||
| L2 | HARQ 리트랜스미션 | ||||||
| 인터페이스 | ||
| RF | 2 x IPX | |
| 이더넷 | 3x이더넷 | |
| 일련 포트 | 2x RS232 | |
| 전력 입력 | 2*전력 입력 (대안) | |
| 제어 데이터 전송 | |||||
| 명령 인터페이스 | AT 명령 설정 | VCOM 포트/UART 및 AT 명령어 구성을 위한 다른 포트를 지원 | |||
| 구성 관리 | WEBUI, API 및 소프트웨어를 통한 구성 지원 | ||||
| 작업 모드 | TCP 서버 모드 TCP 클라이언트 모드 UDP 모드 UDP 멀티캐스트 MQTT 모드버스 |
●TCP 서버로 설정되면, 일련 포트 서버는 컴퓨터 연결을 기다립니다. ●TCP 클라이언트로 설정되면, 일련 포트 서버는 목적 IP에 의해 지정된 네트워크 서버에 대한 연결을 적극적으로 시작합니다. ●TCP 서버, TCP 클라이언트, UDP, UDP 멀티캐스트, TCP 서버/클라이언트 공존, MQTT |
|||
| 보드율 | 1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 | ||||
| 전송 모드 | 패스 트러스 모드 | ||||
| 조약 | 이더넷, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645 | ||||
| 기계 | ||
| 온도 | -40°C~+80°C | |
| 무게 | 26g | |
| 차원 | 60*55*5.7mm | |
| 안정성 | MTBF≥10000hr | |
|
|
