| 브랜드 이름: | IWAVE |
| 모델 번호: | FDM-6600 |

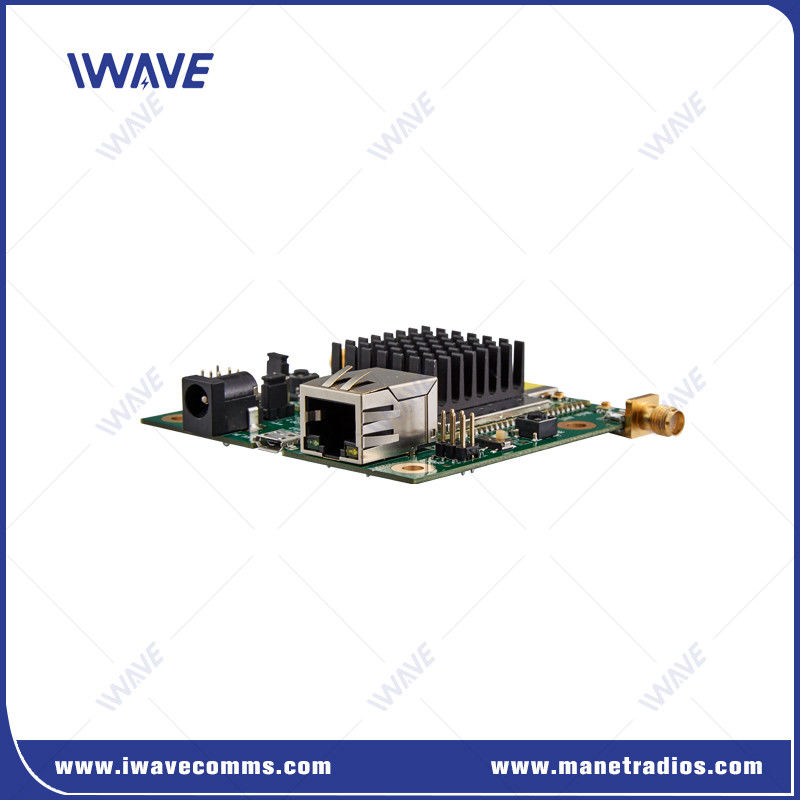

무선 NLOS 광대역 비디오 데이터 전송 PCB 모듈
소개
FDM-6600 무선 NLOS 광대역 비디오 데이터 전송 PCB 모듈은 현대 산업 환경의 높은 요구를 충족하도록 설계된 고급 통신 장치입니다.실시간 데이터 및 비디오 전송이 필요한 다양한 애플리케이션을 위해 원활하고 견고한 연결을 제공하기 위해 설계되었습니다.여러 네트워크 무선 프로토콜을 지원하는 이 장치는 신뢰할 수 있고 효율적인 데이터 교환을 보장하여 모든 산업 설비의 필수 요소가 됩니다.
이 제품은 표준 네트워크 통신을 위한 TCP/IP, 더 빠른 연결 없는 데이터 전송을 위한 UDP, 동적 IP 주소 할당을 위한 DHCP,도메인 이름 해결을 위한 DNS, 그리고 안전한 웹 접속을 위해 HTTP/HTTPS.프로토콜 지원의 다양성은 장치가 기존 네트워크 인프라와 원활하게 통합하고 다양한 운영 요구 사항을 충족 할 수 있음을 보장합니다..
주요 특징
암호화: 보안 데이터 원격 전송을 위해 AES 128-비트
지원 프로토콜: 네트워크 무선 프로토콜을 용이하게 하기 위해 TCP/IP, UDP, DHCP, DNS, HTTP, HTTPS
인증서:MIC, CE 준수 및 안전 보장
전원 공급:5안정적인 동작을 유지하기 위한 VDC
안테나 타입: 외부SMA 커넥터
무선 NLOS 광대역 비디오 데이터 전송 PCB 모듈의 응용
감시 및 보안:도시 중심부, 산업 공원, 공항 및 국경과 같은 큰 지역을 모니터링하는 보안 시스템에서 널리 사용됩니다.여러 카메라가 중앙 제어실로 라이브 비디오 피드를 전송할 수 있습니다., 상황 인식 및 대응 능력을 강화합니다.
방송 및 이벤트 커버리지:방송 산업에서, 포인트에서 멀티 포인트 무선 시스템은 이벤트 (스포츠 경기장, 콘서트,또는 컨퍼런스) 를 제작 스튜디오 또는 방송 밴에, 실시간 보급과 생산을 촉진합니다.
응급 대응:자연재해, 사고, 또는 다른 비상사태에서, 첫 번째 응답자는 무선 비디오 전송을 사용하여 드론, 신체 카메라,또는 차량에 장착된 카메라와 명령 센터, 더 빠른 의사결정과 조정에 도움이 됩니다.
사양
| 일반 | ||
| 기술 | TD-LTE 기술 표준에 기반한 무선 | |
| 암호화 | ZUC/SNOW3G/AES ((128) 선택적 계층-2 | |
| 데이터 비율 | 30Mbps ((Uplink 및 Downlink) | |
| 범위 | 10km-15km (공중에서 지상) 500m-3km (NLOS) | |
| 용량 | 스타 토폴로지, 포인트에서 17-피인트 | |
| 전력 | 25dBm (2w 또는 요청에 따라 10w) | |
| LATENCY | 한 점프 전송≤30ms | |
| 변조 | QPSK, 16QAM, 64QAM | |
| 안티-JAM | 자동으로 횡단파 주파수 점프 | |
| 대역폭 | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| 전력 소비 | 5와트 | |
| 전력 입력 | DC5V | |
| 감수성 | ||
| 2.4GHZ | 20 MHz | -99dBm |
| 10MHz | -103dBm | |
| 5MHz | -104dBm | |
| 3MHZ | -106dBm | |
| 1.4GHZ | 20 MHz | -100dBm |
| 10MHz | -103dBm | |
| 5MHz | -104dBm | |
| 3MHZ | -106dBm | |
| 800 MHz | 20 MHz | -100dBm |
| 10MHz | -103dBm | |
| 5MHz | -104dBm | |
| 3MHZ | -106dBm | |
| 주파수 대역 | ||
| 2.4Ghz | 2401.5-2481.5 MHz | |
| 1.4Ghz | 1427.9-1467.9MHz | |
| 800Mhz | 806-826 MHz | |
| 공동체 | ||
| 전기 수준 | 2.85V 전압 영역 및 3V/3.3V 수준과 호환됩니다. | |
| 제어 데이터 | TTL 모드 | |
| 보드율 | 115200bps | |
| 전송 모드 | 패스 트러스 모드 | |
| 우선 순위 수준 | 네트워크 포트보다 더 높은 우선 순위 신호 전송이 크라우드 때 제어 데이터는 우선 순위로 전송됩니다 | |
| 참고:1전송 및 수신 데이터는 네트워크에서 방송됩니다. 성공적인 네트워킹 후, 각 FDM-6600 노드는 일련 데이터를 수신할 수 있습니다. 2전송, 수신 및 제어를 구별하려면 형식을 직접 정의해야합니다. | ||
| 인터페이스 | ||
| RF | 2 x SMA | |
| 이더넷 | 1x 이더넷 | |
| 공동체 | 1x COMUART | |
| 전력 | DC 입력 | |
| 표시기 | 3색 LED | |
| 기계 | ||
| 온도 | -40°C~+80°C | |
| 무게 | 50g | |
| 차원 | 7.8*10.8*2cm | |
| 안정성 | MTBF≥10000hr | |
|
|
