| 브랜드 이름: | IWAVE |
| 모델 번호: | FD-6100 |
| MOQ: | 2 |
| 가격: | negotiable |
| 배달 시간: | 0 일 |
| 지불 조건: | 패/기음, 디/피, 티/티 |
IP Mesh Oem 디지털 데이터 링크를 위한 UGV 전송 비디오 및 제어 데이터

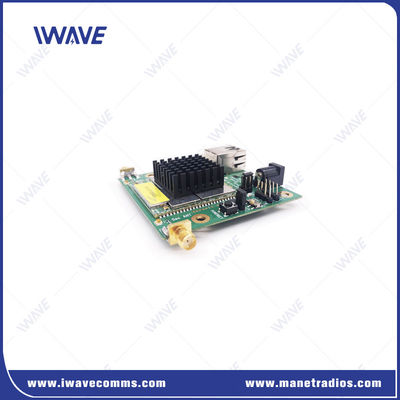

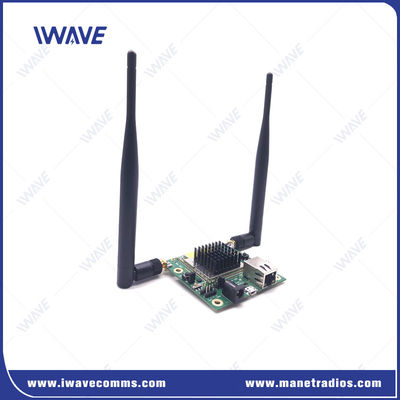

FD-6100은 소형 트라이 밴드 OEM 800MHz, 1.4Ghz 및 2.4Ghz MIMO 디지털 데이터 링크입니다.
그것은 UAV (무인 항공기) 및 UGV (무인 지상 차량) 감시 및 비디오 방송에 이상적입니다.IP Mesh 라디오는 가장 어려운 환경에 대한 검증 된 유연 한 MANET 솔루션을 제공합니다..
800MHz, 1.4Ghz 및 2.4Ghz의 모든 주파수 대역에서 강력하고 안전한 링크를 제공합니다.FD-6100는 강력한 RF 성능을 달성하기 위해 TD-LTE 기술 표준에 대한 FHSS (주파수 점프 퍼스퍼드 스프레크트럼) 및 높은 감수성을 채택합니다..
FD-6100의 고속, 장거리 기능은 고품질의 무선 비디오 및 텔레미터 통신을 가능하게 합니다.
주요 특징
|
 |
적용
FD-6100는 자기 형성 및 자기 치유 메시 네트워크를 가능하게 합니다. 메시 네트워크는 견고성을 향상시키고 범위를 확장하고 협업 커뮤니케이션을 단순화합니다.크기와 무게에 중요한 UxV 응용 프로그램에 이상적입니다., 플랫폼과 시스템 통합을 위한 맨 보드 솔루션의 SWaP를 제공합니다.
넓은 영역 커버리지 및 멀티 홉, 로봇과 같은 모바일 애플리케이션에 사용하기에 이상적입니다.
전술 통신
무인 육상 차량 무선 비디오 전송
사양
| 일반 | ||
| 기술 | TD-LTE 무선 기술 표준에 기반한 MESH | |
| 암호화 | ZUC/SNOW3G/AES ((128) 선택적 계층-2 | |
| 데이터 비율 | 30Mbps ((Uplink 및 Downlink) | |
| 범위 | 10km ((공중에서 지상) 500m-3km ((NLOS 지상에서 지상) | |
| 용량 | 16노드 | |
| 전력 | 23dBm±2 (2w 또는 요청에 따라 10w) | |
| LATENCY | 한 점프 전송≤30ms | |
| 변조 | QPSK, 16QAM, 64QAM | |
| 안티-JAM | 자동으로 횡단파 주파수 점프 | |
| 대역폭 | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| 전력 소비 | 5와트 | |
| 전력 입력 | DC12V | |
| 감수성 | ||
| 2.4GHZ | 20 MHz | -99dBm |
| 10MHz | -103dBm | |
| 5MHz | -104dBm | |
| 3MHZ | -106dBm | |
| 1.4GHZ | 20 MHz | -100dBm |
| 10MHz | -103dBm | |
| 5MHz | -104dBm | |
| 3MHZ | -106dBm | |
| 800 MHz | 20 MHz | -100dBm |
| 10MHz | -103dBm | |
| 5MHz | -104dBm | |
| 3MHZ | -106dBm | |
| 주파수 대역 | ||
| 2.4Ghz | 2401.5-2481.5 MHz | |
| 1.4Ghz | 1427.9-1447.9MHz | |
| 800Mhz | 806-826 MHz | |
| 공동체 | ||
| 전기 수준 | 2.85V 전압 영역 및 3V/3.3V 수준과 호환됩니다. | |
| 제어 데이터 | TTL 모드 | |
| 보드율 | 115200bps | |
| 전송 모드 | 패스 트러스 모드 | |
| 우선 순위 수준 | 네트워크 포트보다 더 높은 우선 순위 신호 전송 쿼드 (crown) 이 발생하면, 통제 데이터는 우선적으로 전송됩니다. |
|
| 참고:1전송 및 수신 데이터는 네트워크에서 방송됩니다. 성공적인 네트워킹 후, 각 FD-6100 노드는 일련 데이터를 수신할 수 있습니다. 2전송, 수신 및 제어의 차이를 구별하려면 형식을 직접 정의해야합니다. |
||
| 기계 | ||
| 온도 | -40°C~+80°C | |
| 무게 | 50g | |
| 차원 | 7.8*10.8*2cm | |
| 안정성 | MTBF≥10000hr | |
| 인터페이스 | ||
| RF | 2 x SMA | |
| 이더넷 | 1x 이더넷 | |
| 공동체 | 1x COMUART | |
| 전력 | DC 입력 | |
| 표시기 | 3색 LED | |
비디오
|
|
