NLOS 통신을 위한 안전한 무선 UGV 데이터 링크

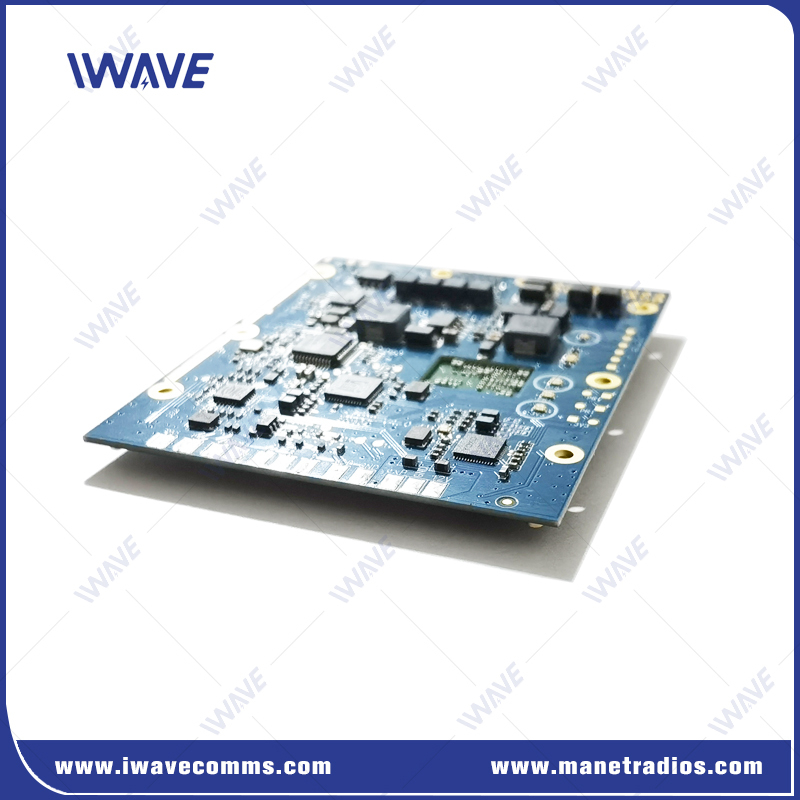

FD-7800 MiMo IP Mesh 코어 모듈 주요 기능:

초소형 디자인의 강력한 성능

FD-7800 IP MESH 코어 모듈은 최첨단 무인 시스템을 위해 설계되었으며, 초저 SWaP(크기, 무게 및 전력) OEM 패키지에서 2x2 MIMO MANET 라디오 성능을 제공합니다.

✔ 소형 및 고성능 – 원활한 UGV 통신을 위해 C2, 센서/원격 측정 데이터 및 통신 중계를 통합합니다.
✔ 군사 등급 보안 – 고급 AES-128 암호화 + 안티 재밍 복원력을 위한 빠른 주파수 도약
✔ 전장 검증 – 복잡하고 경쟁적인 RF 환경에서 최고 성능 유지

✔ 고급 LDPC 채널 코딩 – 뛰어난 간섭 방지 성능
✔ 빠른 유연한 네트워킹 – 최대 32개 노드 지원
✔ IP 기반 PHY 계층 기술 – 유니캐스트 및 브로드캐스트 모드 모두 활성화
✔ 지능형 자체 구성 네트워크

• 최적의 전송 경로 자동 선택
• 채널 대역폭 동적 할당
• 노드당 1-3km NLOS(비가시선) 범위+

✔ 다중 플랫폼 호환성 – 로봇 공학, UAV, USV 및 무인 시스템에 이상적

애드혹 디지털 무선 데이터 링크 시스템 - 주요 기능:

• SDR: 소프트웨어 정의 라디오, 세계에서 가장 작은 MIMO 듀얼 밴드 메시 라디오
• 최대 40MHz 대역폭: LTE-A의 CA 기술(반송파 집성) 활용: 듀얼 반송파는 최대 40MHz 작동 대역폭(2 x 20MHz)을 지원합니다.
• 강력한 간섭 복원력: 600MHz(566-678MHz) 및 1.4GHz(1420-1530MHz) 듀얼 밴드, 총 222MHz로 간섭을 효과적으로 방지합니다.
• 주파수 도약: 주파수 도약은 RSRP, SNR 및 SER을 기반으로 수행되어 최적의 주파수를 선택합니다.
  100Mbps 처리량: 64개 노드가 100Mbps 업링크 및 다운링크 속도를 공유합니다.
• 강력한 비가시선 기능: 지상 대 지상 통신 범위는 최대 1-3km입니다.
• 10km 통신 범위: 항공기와 GCS 간의 공대지 LOS 통신 범위는 10km입니다.

NLOS 통신을 위한 안전한 무선 UGV 데이터 링크

쉬운 통합

자체 서비스 기술 라이브러리의 설계 문서를 통해 제품을 빠르고 쉽게 통합할 수 있으며 엔지니어가 FD-7800 라디오의 기능과 기능을 최대화하는 데 도움이 됩니다. 문서는 다음을 포함합니다.

• 통합 및 구성 가이드
• FD-7800 라디오 및 안테나 데이터시트
• 규제 인증 및 규정 준수 정보
• 응용 프로그램 및 릴리스 노트, 평가 키트 문서, 백서 등
• API 문서 및 AT 명령 파일

FHSS(주파수 도약 확산 스펙트럼)

IWAVE의 독점 알고리즘 및 메커니즘을 활용하여 FD-7800은 RSRP, SNR 및 SER과 같은 요소를 기반으로 현재 링크 품질을 내부적으로 계산하고 평가합니다. 미리 정의된 임계값이 충족되면 시스템은 주파수 도약을 시작하고 데이터베이스에서 최적의 주파수를 선택합니다. 주파수 도약 실행은 전적으로 실시간 무선 조건에 따라 달라집니다.

1. 링크 품질이 안정적으로 유지되면 도약이 발생하지 않습니다.
2. 시스템은 핸드오버 기준이 충족될 때까지 현재 주파수를 유지합니다.

다양한 인터페이스

풍부한 인터페이스를 통해 사용자는 다양한 터미널을 연결할 수 있습니다.

• 확장 포트: 더 많은 인터페이스를 정의하기 위한 20핀 포트입니다.
  및 단일 칩 마이크로프로세서 응용 프로그램, 다운로드 포트, 전원 포트 등.
• RJ45 포트: 사용자는 IP 카메라, 센서, 온보드 연결 가능
  Linux/windows/Android와 같은 마이크로컴퓨터...
• 직렬 포트: PTZ, 비행 제어와 연결할 수 있습니다.
  pixhawk
• USB: 디버깅 및 AT 명령 전송에 사용하거나
  네트워크 포트 또는 AT 명령 포트로 열거합니다.

일반

무선

듀얼 주파수 대역
