| 브랜드 이름: | IWAVE |
| 모델 번호: | FIM-2430 |
| MOQ: | 1SET |
| 배달 시간: | 0 일 |
| 지불 조건: | T/T, 웨스턴 유니온, 머니그램 |

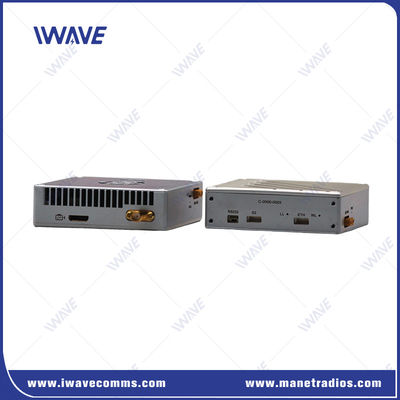

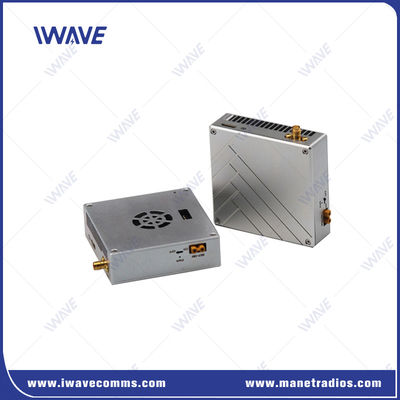

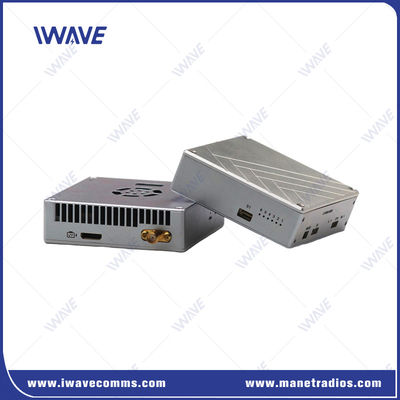

실시간 드론/UAV 및 VTOL 비디오 무선 연결을 위한 비디오 및 TTL 데이터 전송 솔루션
IWAVE 제품군은 비교할 수 없는 수준의 이미지 품질과 링크 견고성을 제공합니다.IWAVE 기술은 품질과 성능이 필요할 때 비디오 및 제어 솔루션으로 완전한 플랫폼에 통합 될 수 있습니다.응용 분야는 무선 비디오 모니터링 시스템 또는 제어 및 시각 검사 임무를 위해 짧은 지연 링크가 필요한 모든 무선 모니터링 시스템입니다.풀HD 비디오 품질과 70ms 지연 전송, IWAVE는 방송, 검사, 항공 사진, 무인 기계 제어, 군중 제어 및 실시간 카메라 제어가 필요한 수많은 응용 프로그램에 대한 완벽한 솔루션입니다.
IWAVE 제품군은 요구되는 UAV 및 VTOL 애플리케이션에서 실시간 비디오 및 데이터 전송에 맞춘 견고하고 고성능 솔루션을 제공합니다.다음은 기능과 응용 프로그램의 구조적인 개요입니다.:
주요 특징 및 장점
1. 고품질 비디오 & 낮은 지연
풀 HD 비디오: 1080p60 해상도를 지원하며 방송, 항공 사진 및 세부 검사에 이상적입니다.
70ms 지연: 실시간 제어 및 피드백에 필수적이며, 역동적인 환경에서 정확한 조종과 빠른 반응을 가능하게합니다.
2강력한 연결성과 호환성
멀티 프로토콜 지원: SBUS/TTL/232, HDMI 입력/출력 및 선택적 100Mbps 이더넷과의 인터페이스, 다양한 비행 컨트롤러, 카메라 및 센서와의 원활한 통합을 보장합니다.
듀플렉스 데이터 전송: 동시에 비디오 및 제어 신호 전송은 무인 기계 제어와 같은 작업에 대한 운영 효율성을 향상시킵니다.
3유연한 디자인
극한 온도 범위: -40°C에서 +85°C까지 작동하며, 혹독한 환경 (예: 북극 조사 또는 사막 작업) 에 적합합니다.
적응성 비디오 소스: 자동으로 입력 소스에 조정하여 설정 복잡성을 줄입니다.
4소프트웨어 통합
TPlayer 디코더: 지상역 모니터링과 의사 결정에 필수적인 PC에서 낮은 지연 시간 비디오 표시를 가능하게합니다.
신청서
- 산업 검사: 고해상도 실시간 영상을 필요로 하는 전력선, 파이프라인 또는 인프라 모니터링.
- 방송 및 항공 사진: 생중계 이벤트 또는 원시 비디오 품질을 요구하는 영화 촬영.
- 국방 및 감시: 신뢰성 있고 낮은 지연 시간 피드를 활용한 군중 통제, 국경 순찰 및 정찰 임무.
- 중량 리프트 UAV/VTOL: 강력한 데이터 링크를 통해 장시간 임무를 지원합니다 (예를 들어 화물 배달, 농업 조사).
사양
| 빈도 | 2.4GHz ((2.402-2.482GHz) |
| 오류 탐지 | LDPC FEC/비디오 H.264/265 슈퍼 오류 수정 |
| RF 전송 전력 | 2와트 |
| 전력 소비 | TX: 17W / RX: 6W |
| 거리 | 30km |
| 대역폭 | 4/8MHz |
| 비디오 입력/출력 인터페이스 | 탑재된 HDMI 미니 TX/RX 또는 FFC HDMI-A TX/RX로 변환 |
| 비트 속도 및 채널 조정 모드 | DIP 또는 SPI2MCU |
| 안테나 | 1T1R/ Tx: 5db ((Omni 안테나) /Rx: 14dbi 90° 방향 안테나 |
| 비디오 색상 공간 | 기본값 4:2:0 |
| 비디오 압축 형식 | AVC는 H.265 기능 TS 스트림을 추가합니다. |
| 비트 속도 | 소프트웨어 조정 |
| 암호화 | AES128 |
| 전송 모드 | 지점에서 지점으로 |
| 시작 시간 | 25년 |
| 지연시간 | 50ms |
| 전송률 | 3~5Mbps |
| 감수성 을 가지십시오 |
-100dbm@4Mhz -95dbm@8Mhz |
| 양방향 기능 | 비디오와 듀플렉스 데이터를 동시에 지원합니다. |
| 데이터 | 지원 TTL/MAVLINK/텔레메트리 |
|
인터페이스 (TX & RX에서 동일한 인터페이스) |
11080P 60 HDMI 미니 RX x1 |
| 2. 윈도우 x1에서 USB / RJ45에 100Mbps 이더넷 | |
| 3S1 TTL 양방향 일련 포트 x1 | |
| 4S2 TTL 양방향 일련 포트 x1 | |
| 5전력 입력 (DC7-18V) x1 | |
| 표시등 | HDMI 입력/출력 표시등 |
| 송신 및 수신 표시등 | |
| 비디오 보드 표시등 | |
| 전력등 | |
| HDMI | HDMI 미니/유연 평면 케이블 (FFC) |
| 외모 디자인 | CNC 기술/물질 방지 설계의 이중 알루미늄 합금 껍질 |
| 전원 공급 | DC 7~18V (DC 12V 추천) |
| 온도 범위 |
작동 온도: -40°C ~ +85°C 보관 온도: -55°C ~ +100°C |
| 차원 | Tx: 74x71x23mm/ Rx: 74x71x23mm |
| 무게 | Tx: 148g, Rx: 148g |
