| 브랜드 이름: | IWAVE |
| 모델 번호: | FD-7802MT |
| MOQ: | 2 |
| 가격: | negotiable |
| 배달 시간: | 5-10days |
| 지불 조건: | T/T |

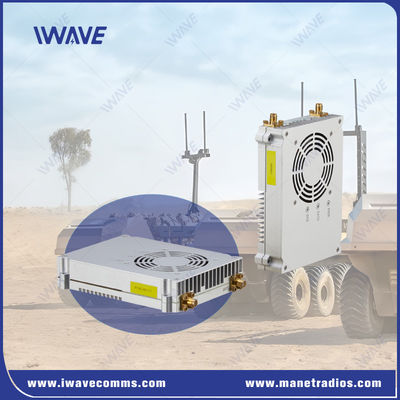

IP MESH 무인 시스템 5km NLOS 비디오 및 제어 데이터
설명
FD-7802MT는 MESH 네트워크 모드를 채택하여 비디오 및 데이터와 같은 상층 애플리케이션에 IP 투명한 전송 채널을 제공합니다.
FD-7802MT는 100Mbps의 데이터 전송 속도를 지원합니다.높은 대역폭 ((100Mbps) 은 제어 지상 스테이션에 동시에 전송 될 여러 비디오 스트림을 지원 할 수 있습니다.또한 1-5km NLOS 전송 거리를 견고하고 장애물 환경에서 지원할 수 있습니다.
FD-7802MT는 복잡한 비 시선 환경에서 강력하고 안전하고 확장 가능한 연결을 제공하여 미션 크리티컬 통신 요구에 이상적인 솔루션입니다.배포의 편의성, 고성능 기능이 광범위한 응용 분야에 대한 훌륭한 선택이됩니다.
특징
유연한 배포: 높은 호환성, 낮은 전력 소비 및 높은 대역폭으로 빠른 네트워크 구축을 가능하게하여 다양한 도전 환경에서의 빠른 배포를 보장합니다.
멀티 홉 커넥티비티: 멀티 홉 릴레이를 지원하여 큰 또는 장애된 지역에서 확장 된 통신 범위에 이상적입니다.
MIMO 모드를 지원하는 것 외에도, FD-7802MT는 LTE-A의 CA 기술 (캐리어 집계) 를 사용한다. FD-7802MT는 듀얼 캐어를 지원하며 최대 운영 대역폭 40MHz: 2X20MHz를 지원할 수 있다.
WMIMO 모드와 비교하면 CA 모드는 장치 안테나의 설치 위치와 간격에 제한이 없습니다.높은 대역폭의 데이터 전송을 달성하기 위해 배포를 더 유연하고 쉽게 만드는.
이 강력한 디지털 데이터 링크는 600 MHz 및 1.4G 주파수 대역에서 강력하고 안전한 링크를 제공합니다.

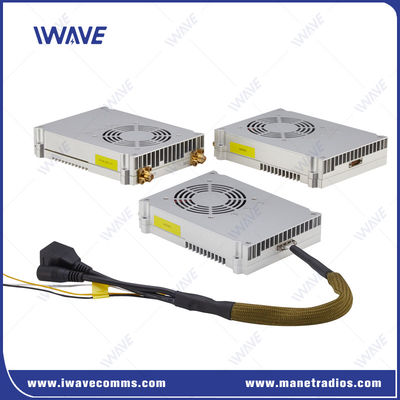

J30 항공 플러그 인터페이스: FD-7802MT는 견고한 J30 항공 플러그 인터페이스를 갖추고 있으며 내구성과 연결의 편의를 보장합니다.
다중 통신 옵션: 이더넷과 연쇄 포트 통신을 지원하며 다양한 장치와의 통합에 유연성을 제공합니다.
유선 이더넷 액세스: 안정적이고 빠른 데이터 전송 및 제어를 위해 신뢰할 수있는 이더넷 연결을 제공합니다.
적용
자율적인 무인 플랫폼
무인 발굴기, 트랙터, 크레인, 로봇 및 차량을 위해 설계되었으며 신뢰할 수있는 비디오 및 텔레미터 통신을 보장합니다.
산업 및 전술 작전
도시, 숲, 산악 지역을 포함한 혹독한 RF 환경에서 작업을 지원합니다.
OEM 통합
2차 개발 및 원활한 통합을 촉진하기 위해 OEM에 대한 API 문서와 강력한 R&D 지원을 제공합니다.
사양
|
일반 |
무선 |
|||
|
기술 |
TD-LTE 기술 표준에 기반한 무선 |
의사소통 |
1T1R 1T2R 2T2R |
|
|
비디오 전송 |
1080p HD 비디오 전송, H.264/H.265 적응 |
IP 데이터 전송 |
IP 패킷에 기반한 데이터 전송을 지원합니다. |
|
|
암호화 |
ZUC/SNOW3G/AES ((128) 선택적 계층-2 |
데이터 링크 |
풀 듀플렉스 통신 |
|
|
데이터 비율 |
최대 100Mbps ((Uplink 및 Downlink) |
위와 아래 비율 |
2D3U/3D2U/4D1U/1D4U |
|
|
범위 |
UGV: 5-10KM 지상에서 지상 (LOS) UGV: 1-3KM 지상에서 지상 (NLOS) |
자동 재구성 체인 |
연결 고장 후 자동 연결 재설립/ 연결 고장 후 네트워크를 재배포 |
|
|
용량 |
64노드 |
감수성 |
||
|
MIMO |
2x2 MIMO |
1.4GHZ |
20 MHz |
-102dBm |
|
전력 전달 |
2와트 |
10MHz |
-100dBm |
|
|
지연시간 |
에어 인터페이스 지연 <30ms |
5MHz |
-96dBm |
|
|
변조 |
QPSK, 16QAM, 64QAM |
600 MHz |
20 MHz |
-102dBm |
|
방해 방지 |
주파수 점프 및 적응 변조 |
10MHz |
-100dBm |
|
|
대역폭 |
1.4Mhz/3Mhz/5Mhz/10MHz/20MHz/40Mhz |
5MHz |
-96dBm |
|
|
전력 소비 |
30W |
주파수 선택 |
||
|
전력 입력 |
DC24V-DC27V |
1.4Ghz |
1420Mhz-1530MHz |
|
|
차원 |
130*100*25mm (안테나 포함되지 않습니다) |
600Mhz |
566Mhz-678Mhz |
|
|
기계 |
||
|
작업 온도 |
-20°C~+55°C |
|
|
차원 |
130*100*25mm (안테나 포함되지 않습니다) |
|
|
무게 |
273g |
|
|
인터페이스 |
||
|
RF |
2 x SMA |
|
|
이더넷 |
1x 이더넷 |
|
|
공동체 |
3x시리얼 포트 |
1. DEBUG 일련 포트 2. 기본 일련 포트 (일반 지원 TCP/UDP) 3. 일련 포트를 확장 |
|
전력 |
1xDC 입력 |
DC24V-27V |
질문 및 답변
Q: FD-7802MT가 지원하는 주요 통신 인터페이스는 무엇입니까?
A: FD-7802MT는 다음을 지원합니다:
고속 데이터 전송을 위한 이더넷 통신
다양한 장치와 통합하기 위한 일련 포트 통신 (RS232)
J30 항공 플러그 인터페이스 가혹한 환경에서 안정적이고 안전한 연결을 위해
질문: FD-7802MT는 간섭을 어떻게 처리합니까?
A:FD-7802MT고용자동 주파수 점프 (FHSS)그리고적응형 변조간섭을 완화하는 기술. 이것은 장치가 최상의 사용 가능한 주파수로 동적으로 전환하고 RF 소음과 혼잡이있는 환경에서 안정적인 통신을 유지할 수 있습니다.
|
|
