| 브랜드 이름: | IWAVE |
| 모델 번호: | FDM-6802PTM |
| MOQ: | 2 유닛 |
| 가격: | negotiable |
| 배달 시간: | 5~8일 |
| 지불 조건: | 패/기음, 디/피, 티/티 |

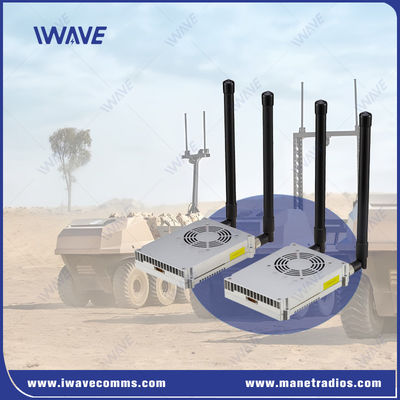

100Mbps MIMO ((2x2) IP 디지털 데이터 링크 UGV 및 UAV 여러 카메라
설명

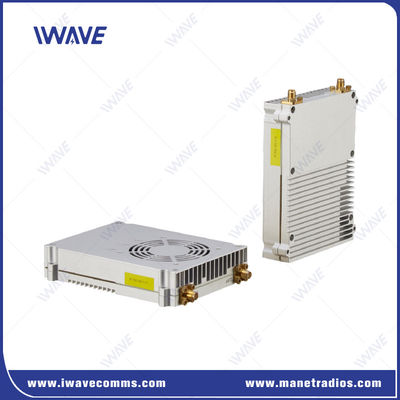

FDM-6802PTM는 성숙한 SOC 칩셋, 2와트 전력, 2X2 MIMO를 기반으로 IWAVE가 설계한 무선 전송 제품입니다.IP에 기반한 데이터 및 일련 제어 데이터.
FDM-6802PTM는 CA (캐리어 집계), MIMO 기술을 기반으로 설계되었습니다. 그것은 어떤 캐리어의 기지국에도 의존하지 않습니다.이 디지털 데이터 링크는 600 MHz와 1 MHz에서 강력하고 안전한 링크를 제공합니다..4G 주파수 대역FDM-6802PTM실시간 HD 비디오 및 광대역 이더넷 연결을 제공하며 100Mbps 전송 속도를 제공합니다.
그것은 VTOL / 고정 날개 드론 / 헬리콥터 무선 전송에 적용되는 데 큰 이점을 가지고 있으며 무게는 273g입니다.
주요 특징
대역폭: 1.4Mhz/3Mhz/5Mhz/10Mhz/20Mhz
전송 전력: 33dBm
800Mhz/1.4Ghz 주파수 옵션을 지원합니다
공중에서 지상까지 50km
NLOS 1km-5km 지대에서 지대까지의 거리
자동 전력 제어
자동 주파수 점 제어
J30 인터페이스를 통한 이더넷 통신
J30 인터페이스를 통한 RS232 통신
크기와 무게: W: 273g/D:130*100*25mmmm
방해 방지: FHSS (주파수 점프 스프레드 스프레드 스펙트럼)
FDM-6802PTM는 IWAVE 팀의 특수한 알고리즘과 메커니즘을 채택하여 주파수 점프 기능을 달성합니다.
작업 중에 FDM-6802PTM는 수신 신호 강도 RSRP, 신호-소음 비율 SNR 및 비트 오류 비율 SER와 같은 요소를 기반으로 현재 링크를 내부적으로 계산하고 평가합니다.그 판단 조건이 충족되면, 그것은 주파수 점프를 수행하고 목록에서 최적의 주파수 지점을 선택합니다.
주파수 점프가 수행되는지는 무선 상태에 달려 있습니다. 무선 상태가 좋다면 판단 조건이 충족될 때까지 주파수 점프가 수행되지 않습니다.
응용 프로그램:
HD 비디오 및 데이터 전송:비디오 스트리밍, 텔레미터 및 제어에 안정적이고 안전한 통신 링크를 보장합니다.
동적 네트워크 환경:빠르게 변화하고 높은 요구와 무선 환경에 이상적입니다.
산업용 및 전술용:드론, 자율주행 차량 및 강력한 장거리 통신이 필요한 다른 중요한 시스템에서의 응용 프로그램을 지원합니다.
사양
|
일반 |
무선 |
|||
|
기술 |
TD-LTE 기술 표준에 기반한 무선 |
의사소통 |
1T1R |
|
|
비디오 전송 |
1080p HD 비디오 전송, H.264/H.265 적응 |
IP 데이터 전송 |
IP 패킷에 기반한 데이터 전송을 지원합니다. |
|
|
암호화 |
ZUC/SNOW3G/AES ((128) 선택적 계층-2 |
데이터 링크 |
풀 듀플렉스 통신 |
|
|
데이터 비율 |
최대 100Mbps ((Uplink 및 Downlink) |
위와 아래 비율 |
2D3U/3D2U/4D1U/1D4U |
|
|
범위 |
UGV: 5-10KM 지상에서 지상 (LOS) |
자동 재구성 체인 |
연결 고장 후 자동 연결 재설립/ 연결 고장 후 네트워크를 재배포 |
|
|
용량 |
64노드 |
감수성 |
||
|
MIMO |
2x2 MIMO |
1.4GHZ |
20 MHz |
-102dBm |
|
전력 전달 |
2와트 |
10MHz |
-100dBm |
|
|
지연시간 |
에어 인터페이스 지연 <30ms |
5MHz |
-96dBm |
|
|
변조 |
QPSK, 16QAM, 64QAM |
600 MHz |
20 MHz |
-102dBm |
|
방해 방지 |
주파수 점프 및 적응 변조 |
10MHz |
-100dBm |
|
|
대역폭 |
1.4Mhz/3Mhz/5Mhz/10MHz/20MHz/40Mhz |
5MHz |
-96dBm |
|
|
전력 소비 |
30W |
주파수 선택 |
||
|
전력 입력 |
DC24V-DC27V |
1.4Ghz |
1420Mhz-1530MHz |
|
|
차원 |
86*120*24.2mm |
600Mhz |
634Mhz-674Mhz |
|
|
기계 |
||
|
작업 온도 |
-20°C~+55°C |
|
|
차원 |
130*100*25mm (안테나 포함되지 않습니다) |
|
|
무게 |
273g |
|
|
인터페이스 |
||
|
RF |
2 x SMA |
|
|
이더넷 |
1x 이더넷 |
|
|
공동체 |
3x시리얼 포트 |
1. DEBUG 일련 포트 |
|
전력 |
1xDC 입력 |
DC24V-27V |
|
명령 인터페이스 |
AT 명령 설정 |
AT 명령어 구성을 위한 API/HTTP/UART |
|
구성 관리 |
WEBUI, API 및 관리 소프트웨어를 통한 구성 지원 |
|
|
작업 모드 |
TCP 서버 모드 |
TCP 서버로 설정되면, 일련 포트 서버는 컴퓨터 연결을 기다립니다.
lTCP 클라이언트로 설정되면, 일련 포트 서버는 목적 IP에 의해 지정된 네트워크 서버에 대한 연결을 적극적으로 시작합니다.
lTCP 서버, TCP 클라이언트, UDP, UDP 멀티캐스트, TCP 서버/클라이언트 공존, MQTT
|
|
보드율 |
1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 |
|
|
조약 |
이더넷, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645, 패스 트로 모드 |
|
|
시스템 관리 |
WATCHDOG 기능을 지원합니다. 모든 시스템 수준의 예외를 식별하고 자동으로 다시 설정할 수 있습니다. |
|
|
|
