| 브랜드 이름: | IWAVE |
| 모델 번호: | FDM-615PTM |
| MOQ: | 2 유닛 |
| 가격: | negotiable |
| 배달 시간: | 5~8일 |
| 지불 조건: | 패/기음, 디/피, 티/티 |

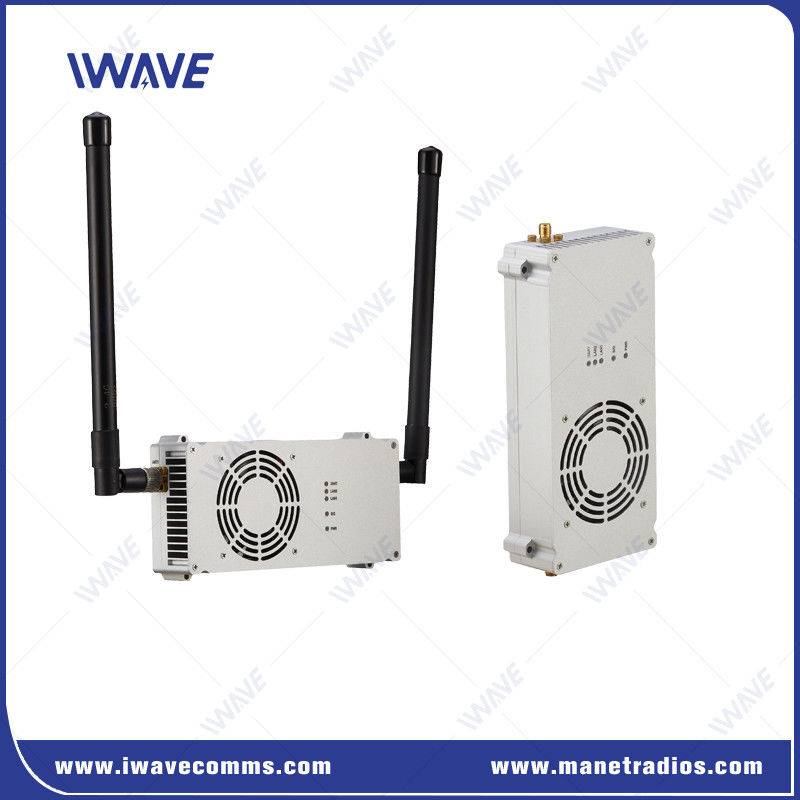

장거리 비디오 및 데이터 전송을 위한 고급 FHSS 통신 데이터 링크
설명

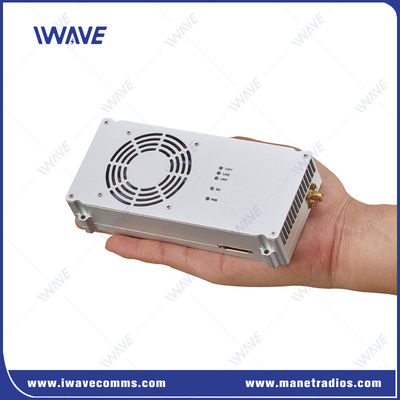

의FDM-615PTM첨단 무선 통신 모듈입니다주파수 점프 스펙트럼 (FHSS)소음과 간섭에 대한 뛰어난 면역을 위한 기술입니다.풀 듀플렉스 이더넷/시리얼 통신콤팩트하고 견고한 형태를 갖추고 있어 마이크로 무인 플랫폼에 적합합니다.
주요 특징
|
주요 특징:
강력 한 장거리 의사 소통
명확하고 안정적인 제안NLOS 비디오 전송그 범위1~10km지상-지구 용도
고화질 비디오 전송
실시간 지원HD 1080P60 비디오 스트리밍데이터 비율로8~12 Mbps1~10km의 거리에 걸쳐
짧은 지연시간
매우 낮은 지연시간의 특징60ms ~ 80ms, 원활한 제어와 실시간 비디오 모니터링을 보장합니다.
복수 주파수 작동
운영하고 있습니다.UHF, L 대역, S 대역, 주파수 옵션은800MHz그리고1.4GHz.
사용자동 주파수 점프 스펙트럼 확산 (FHSS)최적의 채널 선택과 간섭 방지
적용
IWAVE는 장거리 비 시선 영상 송신기 수신기 시스템과 로깅 머신 및 케이블 야딩 시스템을 제공합니다.케이블 요더 시스템은 종종 절단 지형에서 나무를 깎는 데 선호되는 수확 시스템입니다.목재 캐리지는 항상 나무를 모으기 위해 멀리 이동해야하고, 이 거리는 마주나고 있는 지형에서 작업 할 때 시선에서 벗어날 수 있습니다운전실 내부의 운영자는 안전하고 효율적으로 목재 장비를 작동 할 수 있도록 목재 캐리에 대한 비디오 화면을 관찰해야합니다.
사양
| 일반 | ||
| 기술 | TD-LTE 기술 표준에 기반한 무선 | |
| 암호화 | ZUC/SNOW3G/AES ((128) 선택적 계층-2 | |
| 데이터 비율 | 30Mbps ((Uplink 및 Downlink) | |
| 범위 | 100km-150km (공중에서 지상) | |
| 용량 | 32 노드 | |
| NLOS 범위 | 5~10km 지대에서 지대까지 | |
| RF 전력 | 10와트 | |
| 지연시간 | 끝에서 끝: 60ms-80ms | |
| 변조 | QPSK, 16QAM, 64QAM | |
| 방해 방지 | 자동 주파수 점프 | |
| 대역폭 | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| 감수성 | ||
| 2.4GHZ | 20 MHz | -99dBm |
| 10MHz | -103dBm | |
| 5MHz | -104dBm | |
| 3MHZ | -106dBm | |
| 1.4GHZ | 20 MHz | -100dBm |
| 10MHz | -103dBm | |
| 5MHz | -104dBm | |
| 3MHZ | -106dBm | |
| 800 MHz | 20 MHz | -100dBm |
| 10MHz | -103dBm | |
| 5MHz | -104dBm | |
| 3MHZ | -106dBm | |
| 주파수 대역 | ||
| 2.4Ghz | 2401.5-2481.5 MHz | |
| 1.4Ghz | 1427.9-1447.9MHz | |
| 800Mhz | 806-826 MHz | |
| 전력 | ||
| 전력 입력 | DC 24V±10% | |
| 전력 소비 | 30W | |
| 공동체 | ||
| 전기 수준 | 2.85V 전압 영역 및 3V/3.3V 수준과 호환됩니다. | |
| 제어 데이터 | TTL 모드 | |
| 보드율 | 115200bps | |
| 전송 모드 | 패스 트러스 모드 | |
| 우선 순위 수준 | l 네트워크 포트보다 더 높은 우선 순위. 신호 전송이 울리면 제어 데이터가 우선 순위로 전송됩니다. | |
| 참고:1) 전송 및 수신 데이터는 네트워크에서 방송됩니다. 성공적인 네트워크 연결 후 각 FDM-615PTM 노드는 일련 데이터를 수신 할 수 있습니다.수신 및 통제, 당신은 자신의 형식을 정의해야합니다 | ||

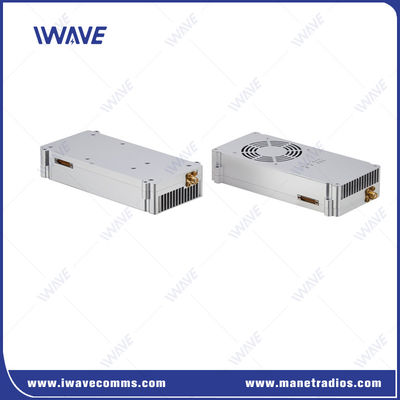

| 인터페이스 | ||
| RF | 2 x SMA | |
| 이더넷 | 1xJ30 | |
| 공동체 | 1xJ30 | |
| 힘 | 1xJ30 | |
| 디버그 | 1xJ30 | |
|
|
