| 브랜드 이름: | IWAVE |
| 모델 번호: | FDM-605PTM |
| MOQ: | 2 유닛 |
| 가격: | 협상 가능 |
| 배달 시간: | 5~8일 |
| 지불 조건: | 패/기음, 디/피, 티/티 |

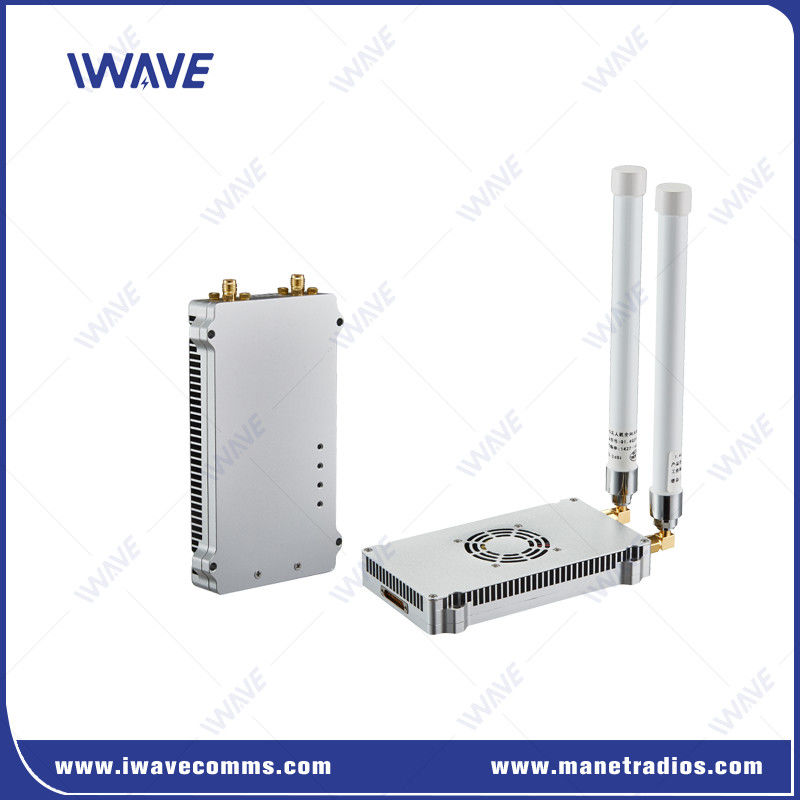

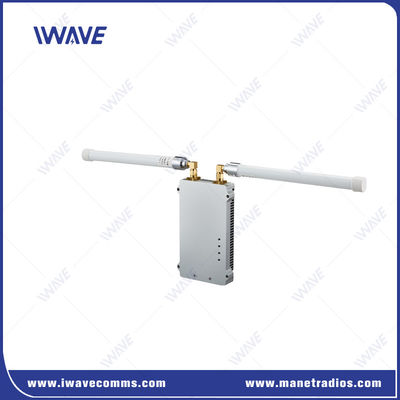

2와트 2*2 MIMO 광대역 IP 포인트에서 무인 시스템에서 멀티 포인트 링크
설명
FDM-605PTM는 장거리 비디오 및 데이터 다운링크 애플리케이션을 위해 설계된 최첨단 네트워크 보드이며, 도전적인 비 시선 (NLOS) 환경에서 강력한 성능을 제공합니다.소재가 없는 발굴기용으로 특별히 제작된, 트랙터, 크레인 및 차량, 이 솔루션은 숲, 혹독한 지형 및 도시 환경에서 1-5km의 거리에서 원활한 통신을 보장합니다.
주요 특징
|
장점 기술
자동 전력 제어
각 노드의 전송 전력은 신호 품질에 따라 자동으로 조정되고 제어됩니다.
자동 주파수 점 제어
부팅 후, 그것은 마지막 종료 전에 미리 저장 된 주파수 포인트와 네트워크를 시도합니다.네트워크 배포를 위해 다른 사용 가능한 주파수 포인트를 자동으로 사용하려고합니다..
응용 프로그램:
무인 산업 기계
발굴기, 트랙터, 크레인 및 차량에 대한 실시간 비디오 모니터링 및 데이터 전송을 가능하게하여 운영 효율성과 안전을 향상시킵니다.
어려운 환경 에서 무선 송신
밀도가 높은 장애물이나 열악한 조건의 지역에서 NLOS 작전을 위해 설계되었습니다.
중요 사설 네트워크
산업 및 전술 작전에서 안전한 통신 연결을 구축하는 데 이상적입니다. 끊김없는 데이터 흐름을 보장합니다.
원격 제어 및 모니터링
장거리, 안전하고 고속 연결을 제공하여 원격 운영과 감시 기능을 제공합니다.
높은 대역폭:낮은 지연시간으로 비디오와 데이터 통신을 효율적으로 처리합니다.
반 간섭:첨단 FHSS 및 적응형 변조는 까다로운 RF 환경에서 중단되지 않은 작동을 보장합니다.
플러그 앤 플레이:자동 구성과 동적 네트워크로 배포를 단순화합니다.
내구성 있고 유연함J30 항공 플러그 인터페이스와 여러 통신 옵션은 다양한 견고한 애플리케이션에 적합합니다.
사양
|
일반 |
기계 |
||
| 기술 | TD-LTE 액세스 기술을 기반으로 하는 무선 | 온도 | -20+55 |
| 암호화 | ZUC/SNOW3G/AES (128/256) 선택적 Layer-2 암호화 | 크기 | 116*70*17mm |
| 날짜 비율 | 30Mbps | 무게 | 100g |
| 감수성 | -103dBm | ||
| 범위 | 50km (공중에서 지상) | 소재 | 실버 안오디제 알루미늄 |
| MODE | 포인트에서 멀티 포인트 | 장착 | 탑승 |
| MIMO | 2x2 MIMO |
전력 |
|
| 변조 | QPSK, 16QAM, 64QAM | ||
| RF 전력 | 33dBm | 전압 | DC 12V |
| LATENCY | 끝에서 끝: 60ms-80ms | 전력 소비 | 11와트 |
| 안티-JAM | 자동 주파수 점프 | ||
|
빈도 |
인터페이스 |
||
| 1.4Ghz | 1427.9-1447.9MHz | RF | 2 x SMA |
| 800Mhz | 806-826 MHz | 이더넷 | 1xJ30 |
| 2.4Ghz | 2401.5-2481.5 MHz | ||
| 전력 입력 | 1xJ30 | ||
| TTL 데이터 | 1xJ30 | ||
| 디버그 | 1xJ30 | ||
|
공동체 |
|
| 전기 수준 | 3.3V 및 2.85V와 호환됩니다. |
| 제어 데이터 | RS232 |
| 보드율 | 115200bps |
| 전송 모드 | 패스 트러스 모드 |
| 우선 순위 수준 | 네트워크 포트보다 더 높은 우선 순위 신호 전송이 울리면 제어 데이터는 우선 순위로 전송됩니다. |
| 참고: 1전송 및 수신 데이터는 네트워크에서 방송됩니다. 성공적인 네트워크 연결 후 각 FDM-605PTM 단위는 일련 데이터를 수신 할 수 있습니다. 2전송, 수신 및 제어를 구별하려면 형식을 직접 정의해야합니다. |
|
|
감수성 |
||
| 1.4GHZ | 20 MHz | -100dBm |
| 10MHz | -103dBm | |
| 5MHz | -104dBm | |
| 3MHZ | -106dBm | |
| 800 MHz | 20 MHz | -100dBm |
| 10MHz | -103dBm | |
| 5MHz | -104dBm | |
| 3MHZ | -106dBm | |
