| 브랜드 이름: | IWAVE |
| 모델 번호: | FDM-605PTM |
| MOQ: | 2 유닛 |
| 가격: | negotiable |
| 배달 시간: | 5~8일 |
| 지불 조건: | 패/기음, 디/피, 티/티 |

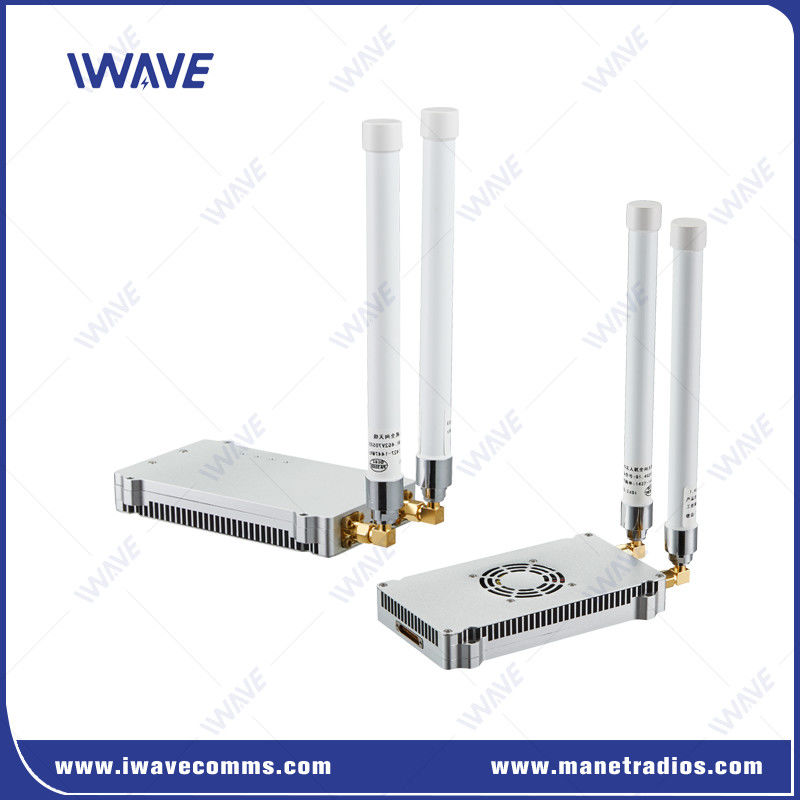

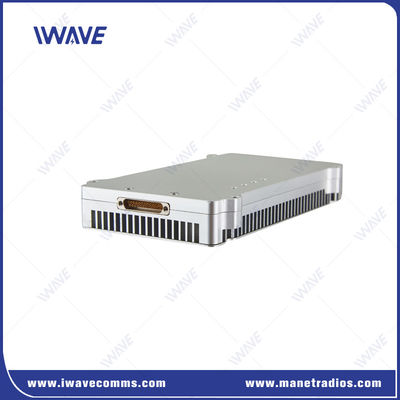

무인 발굴기용 NLOS 비디오 및 제어 데이터 전송 시스템
설명
FDM-605PTM는 장거리 비디오 및 데이터 다운링크 애플리케이션을 위해 설계된 최첨단 네트워크 보드이며, 도전적인 비 시선 (NLOS) 환경에서 강력한 성능을 제공합니다.소재가 없는 발굴기용으로 특별히 제작된, 트랙터, 크레인 및 차량, 이 솔루션은 숲, 혹독한 지형 및 도시 환경에서 1-5km의 거리에서 원활한 통신을 보장합니다.
주요 특징
|
 |
포인트에서 멀티 포인트 연결
여러 공기 송신기를 지원합니다.HD 비디오그리고TTL 데이터단일 지상 수신기로, 중앙 집중식 모니터링과 통제를 보장합니다.
NLOS 환경에 최적화
밀집된 숲, 거친 지형, 복잡한 도시 환경 등 장애된 통신 시나리오에서 탁월합니다.
스마트 안테나 MIMO 기술
제공실시간 HD 비디오 전송그리고광대역 이더넷 연결데이터 속도는30 Mbps.
가벼우면서도 콤팩트 한 디자인
무게는 단지150g, 무게 효율이 결정적 인 무인 기계에 통합하는 데 이상적입니다.
안전한 통신 옵션
사용 가능5W그리고10W전력 버전,암호화된 통신안쪽복잡한 RF 환경.
적용
장거리 통신
전력 및 수역 경비 감시
소방, 국경 방어 및 군사용 비상 통신
해상 통신, 디지털 석유장, 함대 구성
사양
|
일반 |
기계 |
||
| 기술 | TD-LTE 액세스 기술을 기반으로 하는 무선 | 온도 | -20+55oC |
| 암호화 | ZUC/SNOW3G/AES (128/256) 선택적 Layer-2 암호화 | 크기 | 116*70*17mm |
| 날짜 비율 | 30Mbps | 무게 | 100g |
| 감수성 | -103dBm | ||
| 범위 | 50km (공중에서 지상) | 소재 | 실버 안오디제 알루미늄 |
| MODE | 포인트에서 멀티 포인트 | 장착 | 탑승 |
| MIMO | 2x2 MIMO |
전력 |
|
| 변조 | QPSK, 16QAM, 64QAM | ||
| RF 전력 | 33dBm | 전압 | DC 12V |
| LATENCY | 끝에서 끝: 60ms-80ms | 전력 소비 | 11와트 |
| 안티-JAM | 자동 주파수 점프 | ||
|
빈도 |
인터페이스 |
||
| 1.4Ghz | 1427.9-1447.9MHz | RF | 2 x SMA |
| 800Mhz | 806-826 MHz | 이더넷 | 1xJ30 |
| 2.4Ghz | 2401.5-2481.5 MHz | ||
| 전력 입력 | 1xJ30 | ||
| TTL 데이터 | 1xJ30 | ||
| 디버그 | 1xJ30 | ||
|
공동체 |
|
| 전기 수준 | 3.3V 및 2.85V와 호환됩니다. |
| 제어 데이터 | RS232 |
| 보드율 | 115200bps |
| 전송 모드 | 패스 트러스 모드 |
| 우선 순위 수준 | 네트워크 포트보다 더 높은 우선 순위 신호 전송이 울리면 제어 데이터는 우선 순위로 전송됩니다 |
| 참고: 1전송 및 수신 데이터는 네트워크에서 방송됩니다. 성공적인 네트워크 연결 후 각 FDM-605PTM 단위는 일련 데이터를 수신 할 수 있습니다. 2전송, 수신 및 제어를 구별하려면 형식을 직접 정의해야합니다. |
|
|
감수성 |
||
| 1.4GHZ | 20 MHz | -100dBm |
| 10MHz | -103dBm | |
| 5MHz | -104dBm | |
| 3MHZ | -106dBm | |
| 800 MHz | 20 MHz | -100dBm |
| 10MHz | -103dBm | |
| 5MHz | -104dBm | |
| 3MHZ | -106dBm | |
|
|
