| 브랜드 이름: | IWAVE |
| 모델 번호: | FD-6700WG |
| MOQ: | 2 유닛 |
| 가격: | negotiable |
| 배달 시간: | 5~8일 |
| 지불 조건: | 패/기음, 디/피, 티/티 |

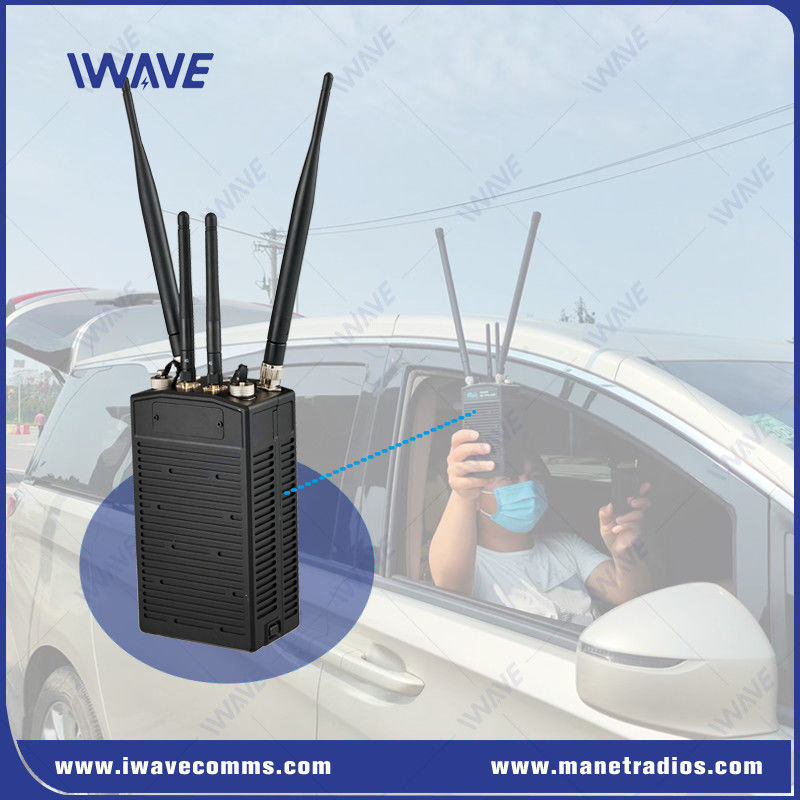

4G 및 WIFI 핸드헬드 IP Mesh 스마트 라디오 NLOS에서 비디오 전송을 위해
FD-6700WG는 성숙한 SOC 칩셋을 기반으로 한 무선 전송 제품으로 30Mbps의 MESH 이더넷 데이터 전송을 지원합니다. 그것은 TD-LTE 무선 통신 표준을 기반으로 설계되었습니다.OFDM 및 MIMO 기술.

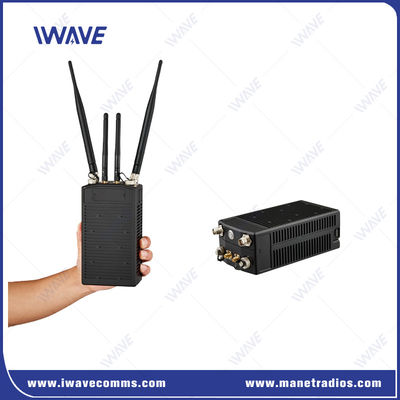

휴대용 디자인으로, 개별 전투 인력이 더 잘 프론트 엔드에 침투 할 수 있도록 편리합니다. 제품은 유선 이더넷, 4G 풀 넷콤 및 WIFI를 제공합니다.각종 터미널 장비에 접근하기 편리합니다.4G 풀 넷컴 기능은 원격 데이터 전송, 모니터링, 명령 및 본부에서 배포를 용이하게 할 수 있습니다.
It provides interoperable communications to peopel on the move with other IWAVE IP MESH products such as big power vehicle type IP MESH and 50km drone ip mesh node in Beyond the Line of Sight (BLOS) challenging mountain and jungles environment.
주요 특징
800Mhz/1.4Ghz/2.4Ghz 소프트웨어에 의해 선택됩니다.
한 점프 거리는 최대 17km입니다. 체인 네트워크는 더 긴 거리를 도달 할 수 있습니다 ((50KM).
장시간 배터리 사용이 가능한 대용량 배터리로 장착되어 있으며 10시간 동안 연속적으로 작동할 수 있습니다. 배터리 용량은 5400mAh/55.5Wh입니다
채널 조건에 따라 전력 소비와 네트워크 간섭을 줄이기 위해 송신 및 수신 전력을 적응적으로 조정합니다. 그것은 자동 주파수 점프 기술을 채택하여 반 간섭으로 시스템의 전력 소비와 모듈의 크기를 크게 줄입니다.
토폴로지는 선형, 항성 및 메시 토폴로지 또는 여러 토폴로지가 공존하는 토폴로지 사이에서 전환 할 수 있습니다.
FD-6700WG는 IWAVE 다른 유형의 IP MESH 장치와 원활하게 작동 할 수 있습니다. 예를 들어 고전력 차량 유형, 항공형 및 UGV 마운트 IP MESH 라디오로 큰 통신 네트워크를 형성합니다. |
|
MESH 네트워크 관리 소프트웨어
IWAVE 자체 개발된 MESH 네트워크 관리 소프트웨어는 윈도우 기반 소프트웨어 제품군입니다. 수동 및 자동 구성을 허용합니다.IWAE IP MESH 전송 장비의 관리 및 통합. 그것은 당신이 실시간으로 얻을 수 있습니다 토폴로지, RSRP, SNR, 거리, IP 주소 및 모든 노드의 다른 정보. 소프트웨어는 WebUi 기반이며 IE 브라우저로 언제 어디서나 로그인 할 수 있습니다..소프트웨어에서, 당신은 작업 주파수, 대역폭, IP 주소, 동적 토폴로지, 노드 사이의 실시간 거리, 알고리즘 설정,상하부 프레임 비율, AT 명령어 등
적용
실시간 비디오 전송: 복잡한 환경에서 라이브 비디오 피드를 필요로 하는 감시, 모니터링 및 보안 애플리케이션에 이상적입니다.
드론 및 로봇 기술 명령 및 제어: 드론, UGV 및 다른 로봇의 원격 조작 및 모니터링을 가능하게하는 무인 시스템의 지휘 및 제어에 적합합니다.
모바일 감시: 지원차량에 장착된또는인팩다재다능하고 모바일 감시 솔루션의 구성
시선 외 통신: 직선 시선이 방해 될 때에도 신뢰할 수 있는 통신을 가능하게 하며, 도시, 산악 또는 실내 용도로 이상적입니다.
사양
| 일반 | 기계 | ||
| 무선 | MESH (TD-LTE 터미널 액세스 기술 기반) | 온도 | -25oC ~ +75oC |
| 네트워크 | 매시 | 가공 | IP65 |
| 변조 | QPSK/16QAM/64QAM | 크기 | 175*90*60mm |
| 암호화 | ZUC/SNOW3G/AES ((128/256) 선택적 계층-2 | 무게 | 10.3kg |
| 데이터 비율 | 30Mbps | 소재 | 흑색 안오디제 알루미늄 |
| 감수성 | -103dBm/10MHz | 장착 | 손잡이 모델 |
| 대역폭 | 1.4MHz/3MHz/5MHz/10MHz/20MHz (조정 가능) | FRECUENCY (소프트웨어 선택) | |
| 범위 | 1km-3km (LOS) /500m~1km (NLOS) | 1.4Ghz | 1427.9-1467.9MHz |
| 노드 | 32 | 800Mhz | 806-826 MHz |
| MIMO | 공간 멀티플렉싱, 공간 시간 코딩, TX/RX Eigen Beamforming | 2.4Ghz | 2401.5-2481.5 MHz |
| 전력 | 25dBm | 전력 | |
| 에어 인터페이스 지연 | ≤200ms | 전압 | DC12V |
| 에어 인터페이스 지연 | ≤200ms | 전압 | DC12V |
| WLAN | WLAN 802.11 b/g/n/a | 배터리 수명 | 10시간 (외부 배터리) |
| 간섭 방지 | 작업 주파수 대역 내에서 주파수 점프 | 인터페이스 | |
| 네트워킹 시간 | <1분 | RF | 2 x TNC2 x SMS ((4G+WIFI Ant) |
| 시작 시간 | <30년 | 이더넷 | 1x 이더넷 |
| 4G | 4G 전용 넷콤 | 전력 | DC 입력 |
| 네트워킹 시간 | <1분 (정확한 연결) | ||
| 감수성 | ||
| 1.4GHZ | 20 MHz | -100dBm |
| 10MHz | -103dBm | |
| 5MHz | -104dBm | |
| 3MHZ | -106dBm | |
| 800 MHz | 20 MHz | -100dBm |
| 10MHz | -103dBm | |
| 5MHz | -104dBm | |
| 3MHZ | -106dBm | |
| 2.4Ghz | 20 MHz | -99dBm |
| 10MHz | -103dBm | |
| 5MHz | -104dBm | |
| 3MHZ | -106dBm | |
