| 브랜드 이름: | IWAVE |
| 모델 번호: | FDM-6680 |
| MOQ: | 2 유닛 |
| 가격: | 협상 가능 |
| 배달 시간: | 5~8일 |
| 지불 조건: | 패/기음, 디/피, 티/티 |

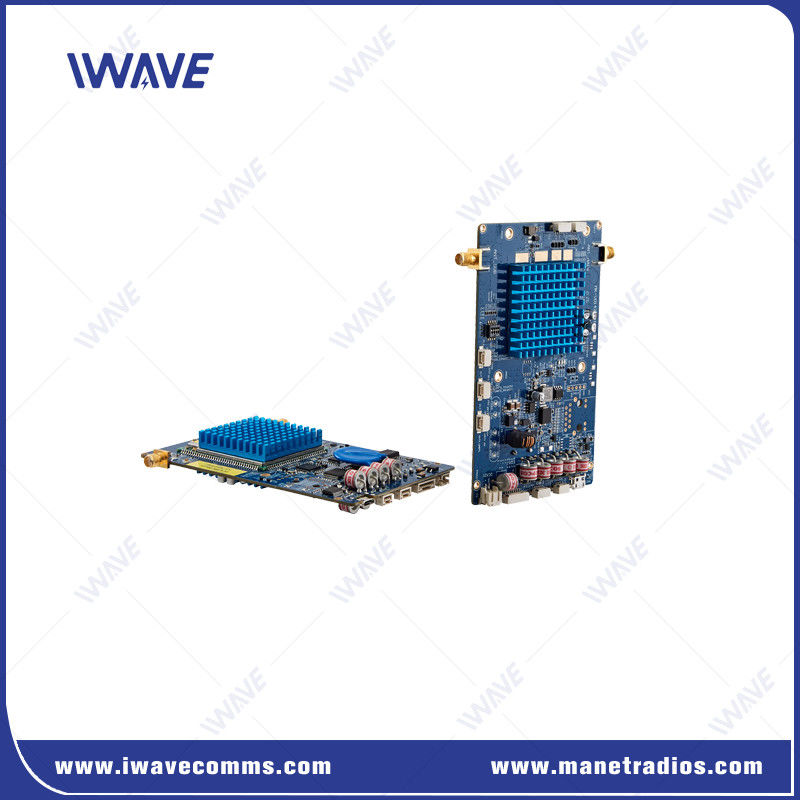

에테르넷 및 완전 듀플렉스 TTL 무인 시스템용 직렬 무선 데이터 링크
암호화
FDM-6680은 성숙한 SOC 칩셋을 기반으로 IWAVE가 설계한 무선 전송 제품으로 포인트에서 포인트 및 포인트에서 멀티 포인트를 지원합니다.1 마세터 노드는 최대 64 개의 하위 노드를 지원합니다. 비디오 및 데이터 전송을 위해 120Mbps 대역폭을 공유합니다..
주요 특징:
FDM-6680은 TD-LTE 무선 통신 표준, OFDM 및 MIMO 기술을 기반으로 설계되었습니다. 어떤 통신사의 기지국에도 의존하지 않습니다.
이더넷과 풀 듀플렉스 TTL 데이터 전송을 지원합니다.
그것은 자동 주파수 점프 기술을 채택하여 반 간섭으로 시스템의 전력 소비와 모듈의 크기를 크게 줄입니다.
응용 프로그램:
FDM-6680은 다음과 같은 다양한 응용 프로그램에 적합합니다.
감시 시스템: 실시간 비디오 모니터링 및 데이터 전송을 위해.
산업 자동화: 스마트 제조 환경에서 통신을 가능하게 한다.
방송: 신뢰할 수 있는 라이브 비디오 피드를 제공하는 것.
원격 감지: 원격 위치에서 데이터 수집을 지원합니다.
더 많은 질문이 있거나 더 구체적인 정보가 필요하다면, 자유롭게 물어보세요!
인터페이스
P1: USB 인터페이스P2: 이더넷 포트P3: 이더넷 포트 & POEP4: 전력 입력
P5: DBB_COMUAR,P6: UART0,P7: RF 포트, P8: RF 포트P9: DBB_RFGPOP10: DBB_RFGPO
| 일반 | ||
| 기술 | TD-LTE 기술 표준에 기반한 무선 | |
| 암호화 | ZUC/SNOW3G/AES ((128) 선택적 계층-2 | |
| 데이터 비율 | 최대 120Mbps ((Uplink 및 Downlink) | |
| 범위 | 10km-15km (공중에서 지상) 500m-3km (NLOS) | |
| 용량 | 점에서 64점 | |
| MIMO | 2x2 MIMO | |
| 전력 | 23dBm±2 (2w 또는 요청에 따라 10w) | |
| LATENCY | 끝에서 끝까지≤20ms-50ms | |
| 변조 | QPSK, 16QAM, 64QAM | |
| 안티-JAM | 자동으로 횡단파 주파수 점프 | |
| 대역폭 | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz/40Mhz | |
| 전력 소비 | 5와트 | |
| 전력 입력 | DC12V | |
| 무선 | ||
| 통신 | 모든 2 개의 슬레이브 노드 사이의 통신은 전달되어야 합니다. 마스터 노드를 통해 |
|
| 마스터 노드 | 네트워크의 모든 노드는 마스터 노드로 구성될 수 있습니다. | |
| SLAVE 노드 | 모든 노드는 유니캐스트, 멀티캐스트, 브로드캐스트를 지원합니다 | |
| 접근 | 여러 개의 슬레이브 노드가 동시에 네트워크에 액세스할 수 있습니다. | |
| 1.4GHZ | 20 MHz | -102dBm |
| 10MHz | -100dBm | |
| 5MHz | -96dBm | |
| 600 MHz | 20 MHz | -102dBm |
| 10MHz | -100dBm | |
| 5MHz | -96dBm | |
| 주파수 대역 | ||
| 1.4Ghz | 1420Mhz-1530MHz | |
| 600Mhz | 566Mhz-678Mhz | |
| 기계 | ||
| 온도 | -40°C~+80°C | |
| 무게 | 60g | |
|
인터페이스 |
||
| RF | 2 x SMA | |
| 이더넷 | 2x이더넷 | POE |
| 데이터용 이더넷 포트 (4Pin) | ||
| 공동체 | 1xCOMUART | RS232 3.3V 수준, 1 시작 비트, 8 데이터 비트, 1 중지 비트, 부당성 검사 |
| 보드 속도: 115200bps (디폴트) (57600, 38400, 19200, 9600 구성 가능) |
||
| 전력 | 1xDC 입력 | DC12V |
| USB | 1xUSB | |
