| 브랜드 이름: | IWAVE |
| 모델 번호: | FDM-66MN |
| MOQ: | 2개 |
| 가격: | negotiable |
| 배달 시간: | 5~8일 |
| 지불 조건: | D/P,T/T,L/C |

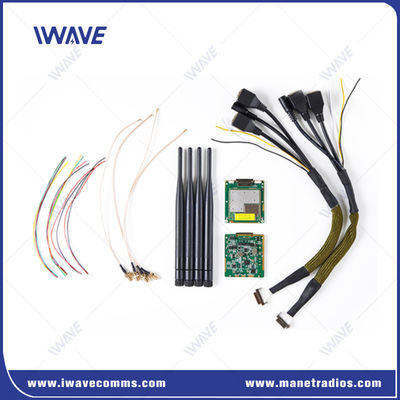

트라이밴드에서 무인 시스템에 대한 첨단 광대역 디지털 데이터 링크
의FDM-66MN선진적인광대역 디지털 데이터 링크안전 무선 통신을 위해 설계된이동용 로봇그리고무인 시스템. 그것은삼중 주파수 대역∙800MHz,1.4GHz, 그리고2.4GHzᆞ이용용된 소프트웨어로 제어할 수 있으며, 다양한 운영 환경에서 유연성을 제공합니다.
트리플 주파수 지원: 선택 가능800MHz, 1.4GHz, 2.4GHz다양한 통신 필요와 환경에 적응할 수 있는 주파수 대역.
장거리 및 높은 처리량: 신뢰성 있는무선 비디오그리고텔레미터 통신높은 처리량으로, 둘 다에 이상적입니다NLOS (비시선 외)그리고장거리어플리케이션
안전 한 의사소통: 중요한 애플리케이션에 대한 안전한 데이터 전송을 보장하여 감시 또는 검사와 같은 민감한 작업에 적합합니다.
IP 기반의 일련 데이터 전송: 제어 스테이션이 IP 주소를 통해 일련 데이터를 전송하여 여러 이동 로봇 (UGV, 드론 등) 을 관리하고 제어 할 수 있습니다.

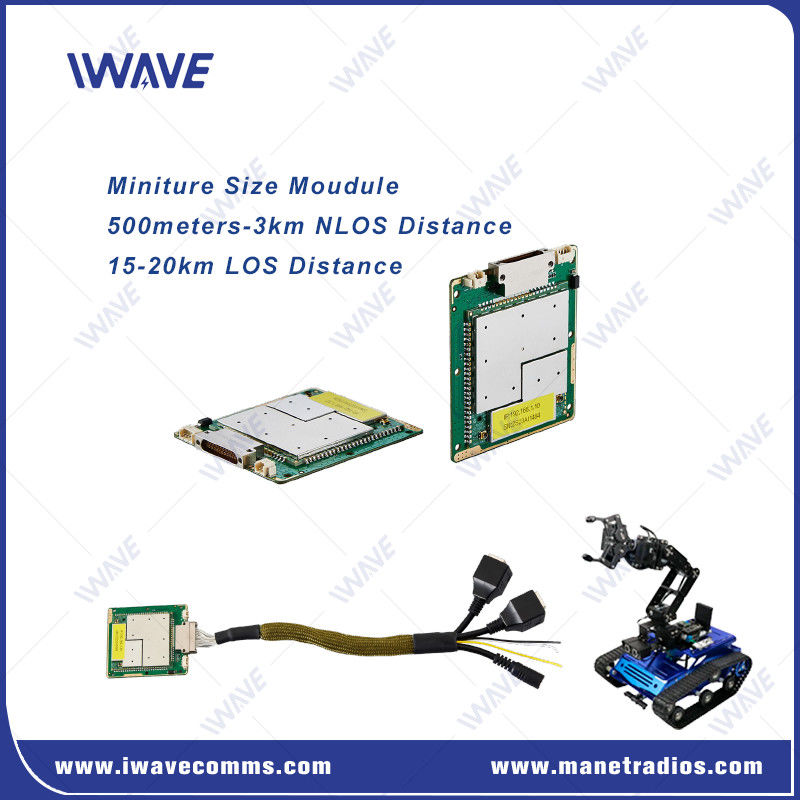

콤팩트 한 디자인: 크기가60x55x5.7mm, 그것은 가장 작은 OEM 광대역 라디오 모듈이며, 작은 무인 시스템에 통합하기에 이상적입니다.
다양 한 적용 방법: 용도에 적합합니다무인 비행기,UGV, 그리고 다른로봇 시스템특히 환경에서는실내 건물 검사또는터널 탐사전통적인 통신 시스템이 실행이 불가능할 수도 있는 경우
의FDM-66MN모바일 로봇과 무인 시스템에서 안전한 무선 통신을 위한 컴팩트하고 고성능 솔루션을 제공합니다.특히 실내 검사나 NLOS 시나리오와 같은 어려운 환경에서작은 형태 요소와 세 배 주파수 지원은 작은 드론, UGV 및 기타 모바일 자율 단위로 시스템 통합에 이상적인 선택이됩니다.
인터페이스 정의
| J30JZ 정의: | ||||||
| 핀 | 이름 | 핀 | 이름 | 이름 | 핀 |  |
| 1 | TX0+ | 10 | D+ | 19 | COM_RX | |
| 2 | TX0- | 11 | D- | 20 | UART0_TX | |
| 3 | GND | 12 | GND | 21 | UART0_RX | |
| 4 | TX4- | 13 | DC VIN | 22 | 부트 | |
| 5 | TX4+ | 14 | RX0+ | 23 | VBAT | |
| 6 | RX4- | 15 | RX0- | 24 | GND | |
| 7 | RX4+ | 16 | RS232_TX | 25 | DC VIN | |
| 8 | GND | 17 | RS232_RX | |||
| 9 | VBUS | 18 | COM_TX | |||
적용
무인 비행기 들 의 무수기 들: 군집 작전에서 여러 UAV의 조정에 이상적입니다.
UGV 및 자율주행 차량: 무인 지상 차량의 텔레메트리 및 제어에 사용됩니다.
로봇 시스템 통합: 작은 모바일 로봇 플랫폼에 통합될 수 있습니다.실내 검사그리고복잡한 지형신뢰성 있는 커뮤니케이션이 중요한 곳이죠.
네트워크 외의 운영: 고정된 인프라를 필요로 하지 않고 연결되지 않은 환경에서 효과적인 작동을 가능하게 합니다.
사양
| 일반 | ||
| 기술 | TD-LTE 무선 기술 표준에 기반한 무선 | |
| 암호화 | ZUC/SNOW3G/AES ((128/256) 선택적 계층-2 | |
| 데이터 비율 | 30Mbps ((Uplink 및 Downlink) | |
| 시스템 데이터 속도의 적응적 평균 분포 | ||
| 사용자를 지원 속도 제한을 설정 | ||
| 범위 | 10km-15km (공중에서 지상) 500m-3km (NLOS 지상에서 지상) |
|
| 용량 | 16노드 | |
| 대역폭 | 1.4MHz/3MHz/5MHz/10MHz/20MHz | |
| 힘 | 25dBm±2 (2W 또는 요청에 따라 10W) 모든 노드 자동으로 전송 전력을 조정 |
|
| 변조 | QPSK, 16QAM, 64QAM | |
| 방해 방지 | 자동으로 횡단파 주파수 점프 | |
| 전력 소비 | 평균: 4-4.5W 최대: 8W |
|
| 전력 입력 | DC5V-32V | |
| 수신기 감수성 | 감수성 (BLER≤3%) | ||||
| 2.4GHZ | 20 MHz | -99dBm | 1.4Ghz | 10MHz | -91dBm ((10Mbps) |
| 10MHz | -103dBm | 10MHz | -96dBm ((5Mbps) | ||
| 5MHz | -104dBm | 5MHz | -82dBm ((10Mbps) | ||
| 3MHZ | -106dBm | 5MHz | -91dBm ((5Mbps) | ||
| 1.4GHZ | 20 MHz | -100dBm | 3MHz | -86dBm ((5Mbps) | |
| 10MHz | -103dBm | 3MHz | -97dBm ((2Mbps) | ||
| 5MHz | -104dBm | 2MHz | -84dBm ((2Mbps) | ||
| 3MHZ | -106dBm | 800Mhz | 10MHz | -91dBm ((10Mbps) | |
| 800 MHz | 20 MHz | -100dBm | 10MHz | -97dBm ((5Mbps) | |
| 10MHz | -103dBm | 5MHz | -84dBm ((10Mbps) | ||
| 5MHz | -104dBm | 5MHz | -94dBm ((5Mbps) | ||
| 3MHZ | -106dBm | 3MHz | -87dBm ((5Mbps) | ||
| 3MHz | -98dBm ((2Mbps) | ||||
| 2MHz | -84dBm ((2Mbps) | ||||
| 주파수 대역 | |||||||
| 1.4Ghz | 1427.9-1447.9MHz | ||||||
| 800Mhz | 806-826MHz | ||||||
| 2.4Ghz | 2401.5-2481.5 MHz | ||||||
| 통신 방식 | 유니캐스트, 멀티캐스트, 방송 | ||||||
| 전송 모드 | 풀 듀플렉스 | ||||||
| 네트워크 모드 | 동적 라우팅 | 실시간 연결 조건에 기초한 노선을 자동으로 업데이트합니다 | |||||
| 네트워크 제어 | 국가 감시 | 연결 상태 /rsrp/snr/distance/ 업링크 및 다운링크 처리량 | |||||
| 시스템 관리 | WATCHDOG: 모든 시스템 수준의 예외를 식별할 수 있습니다. 자동 재설정 | ||||||
| 재전송 | L1 | 전송되는 다른 데이터에 기초하여 재전송 여부를 결정합니다. (AM/UM); HARQ 재전송 | |||||
| L2 | HARQ 리트랜스미션 | ||||||
| RF | 2 x IPX | |
| 이더넷 | 3x이더넷 | |
| 일련 포트 | 2x RS232 | |
| 전력 입력 | 2*전력 입력 (대안) | |
| 제어 데이터 전송 | |||||
| 명령 인터페이스 | AT 명령 설정 | VCOM 포트/UART 및 AT 명령어 구성을 위한 다른 포트를 지원 | |||
| 구성 관리 | WEBUI, API 및 소프트웨어를 통한 구성 지원 | ||||
| 작업 모드 | TCP 서버 모드 TCP 클라이언트 모드 UDP 모드 UDP 멀티캐스트 MQTT 모드버스 |
●TCP 서버로 설정되면, 일련 포트 서버는 컴퓨터 연결을 기다립니다. ●TCP 클라이언트로 설정되면, 일련 포트 서버는 목적 IP에 의해 지정된 네트워크 서버에 대한 연결을 적극적으로 시작합니다. ●TCP 서버, TCP 클라이언트, UDP, UDP 멀티캐스트, TCP 서버/클라이언트 공존, MQTT |
|||
| 보드율 | 1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 | ||||
| 전송 모드 | 패스 트러스 모드 | ||||
| 조약 | 이더넷, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645 | ||||
| 기계 | ||
| 온도 | -40°C~+80°C | |
| 무게 | 26g | |
| 차원 | 60*55*5.7mm | |
| 안정성 | MTBF≥10000hr | |
|
|
