| 브랜드 이름: | IWAVE |
| 모델 번호: | FDM-6600 |
| MOQ: | 2개 부분 |
| 가격: | negotiable |
| 배달 시간: | 0 일 |
| 지불 조건: | T/T |

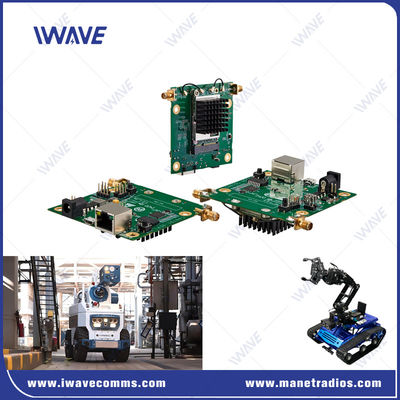

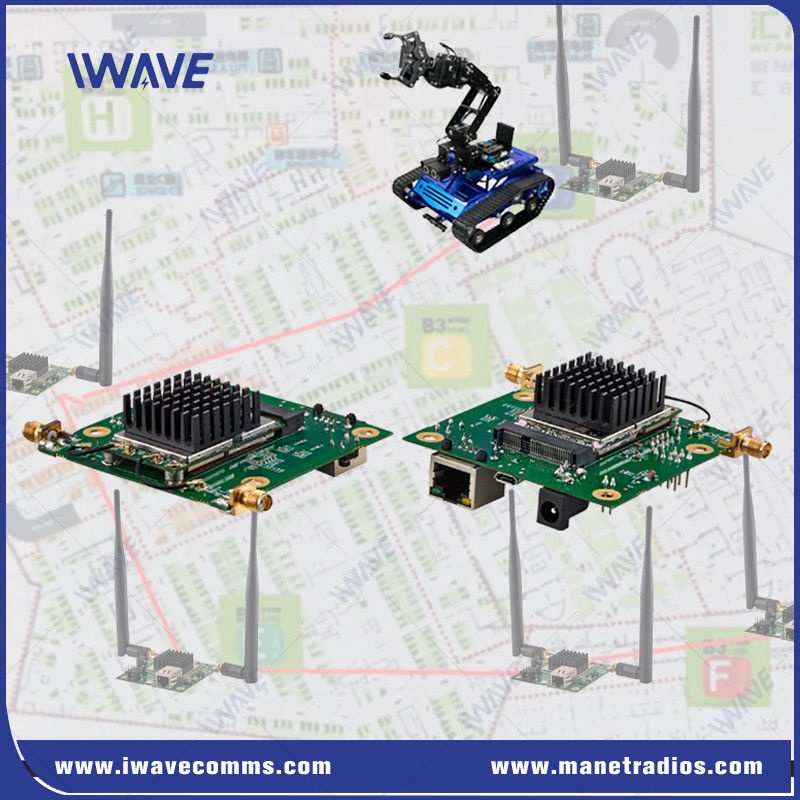

로봇 및 UGV용 무선 비디오 전송 모듈 NLOS
모델:FDM-6600
가장 강력한 NLOS 무선 이더넷 & 풀 듀플렉스 TTL 일련 데이터 링크
소개
FDM-6600은 TD-LTE 기술 표준을 기반으로 고도의 감수성을 달성하기 위해 고급 알고리즘으로 특별히 설계되어 신호가 약할 때 강력한 무선 링크를 가능하게합니다.그래서 NLOS 환경에서 작업할 때, 무선 연결 또한 안정적이고 강합니다.
주요 특징
노드 구성:
하나의 마스터 노드는 최대16개의 하위 노드, 전체 대역폭을 공유30 Mbps송신용1080P 비디오.
커뮤니케이션 표준:
그 기초로 설계되었습니다.TD-LTE무선 통신 표준OFDM(오르토고널 주파수 분할 멀티플렉싱) 및MIMO(다중 입력 다중 출력) 기술.
독립적으로 작동합니다. 어떤 항공기 기지국에도 의존하지 않고요.
데이터 전송:
둘 다 지원합니다이더넷그리고 풀 듀플렉스TTL데이터 전송
제어 데이터 전송은 네트워크 신호 전송보다 우선 순위에 있습니다. 중요한 제어 명령이 먼저 처리되도록 보장합니다.
반 간섭 기술:
사용자동 주파수 점프 기술장애에 대한 저항성을 높이고 전체 시스템 전력 소비와 모듈의 크기를 크게 줄이도록 합니다.
신청서
FDM-6600은 다음과 같은 다양한 응용 프로그램에 적합합니다.
감시 시스템: 보안 작전에서 실시간 비디오 모니터링을 위해.
방송: 미디어 생산에서 실시간 비디오 피드를 촉진합니다.
산업 자동화: 스마트 제조 설비에서 데이터 전송을 가능하게 합니다.
더 많은 세부 사항이나 특정 섹션이 필요하다면 알려주세요!
사양
| 일반 | ||
| 기술 | TD-LTE 기술 표준에 기반한 무선 | |
| 암호화 | ZUC/SNOW3G/AES ((128) 선택적 계층-2 | |
| 데이터 비율 | 30Mbps ((Uplink 및 Downlink) | |
| 범위 | 10km-15km (공중에서 지상) 500m-3km (NLOS) | |
| 용량 | 스타 토폴로지, 포인트에서 17-피인트 | |
| 전력 | 25dBm (2w 또는 요청에 따라 10w) | |
| LATENCY | 한 점프 전송≤30ms | |
| 변조 | QPSK, 16QAM, 64QAM | |
| 안티-JAM | 자동으로 횡단파 주파수 점프 | |
| 대역폭 | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| 전력 소비 | 5와트 | |
| 전력 입력 | DC5V | |
| 감수성 | ||
| 2.4GHZ | 20 MHz | -99dBm |
| 10MHz | -103dBm | |
| 5MHz | -104dBm | |
| 3MHZ | -106dBm | |
| 1.4GHZ | 20 MHz | -100dBm |
| 10MHz | -103dBm | |
| 5MHz | -104dBm | |
| 3MHZ | -106dBm | |
| 800 MHz | 20 MHz | -100dBm |
| 10MHz | -103dBm | |
| 5MHz | -104dBm | |
| 3MHZ | -106dBm | |
| 주파수 대역 | ||
| 2.4Ghz | 2401.5-2481.5 MHz | |
| 1.4Ghz | 1427.9-1467.9MHz | |
| 800Mhz | 806-826 MHz | |
| 공동체 | ||
| 전기 수준 | 2.85V 전압 영역 및 3V/3.3V 수준과 호환됩니다. | |
| 제어 데이터 | TTL 모드 | |
| 보드율 | 115200bps | |
| 전송 모드 | 패스 트러스 모드 | |
| 우선 순위 수준 | 네트워크 포트보다 더 높은 우선 순위 신호 전송이 크라우드 때 제어 데이터는 우선 순위로 전송됩니다 | |
| 참고:1전송 및 수신 데이터는 네트워크에서 방송됩니다. 성공적인 네트워킹 후, 각 FDM-6600 노드는 일련 데이터를 수신할 수 있습니다. 2전송, 수신 및 제어를 구별하려면 형식을 직접 정의해야합니다. |
||
| 인터페이스 | ||
| RF | 2 x SMA | |
| 이더넷 | 1x 이더넷 | |
| 공동체 | 1x COMUART | |
| 전력 | DC 입력 | |
| 표시기 | 3색 LED | |
| 기계 | ||
| 온도 | -40°C~+80°C | |
| 무게 | 50g | |
| 차원 | 7.8*10.8*2cm | |
| 안정성 | MTBF≥10000hr | |
|
|
