| 브랜드 이름: | IWAVE |
| 모델 번호: | FD-61MN |
| MOQ: | 2개 |
| 가격: | negotiable |
| 배달 시간: | 5~8일 |
| 지불 조건: | 패/기음, 디/피, 티/티 |

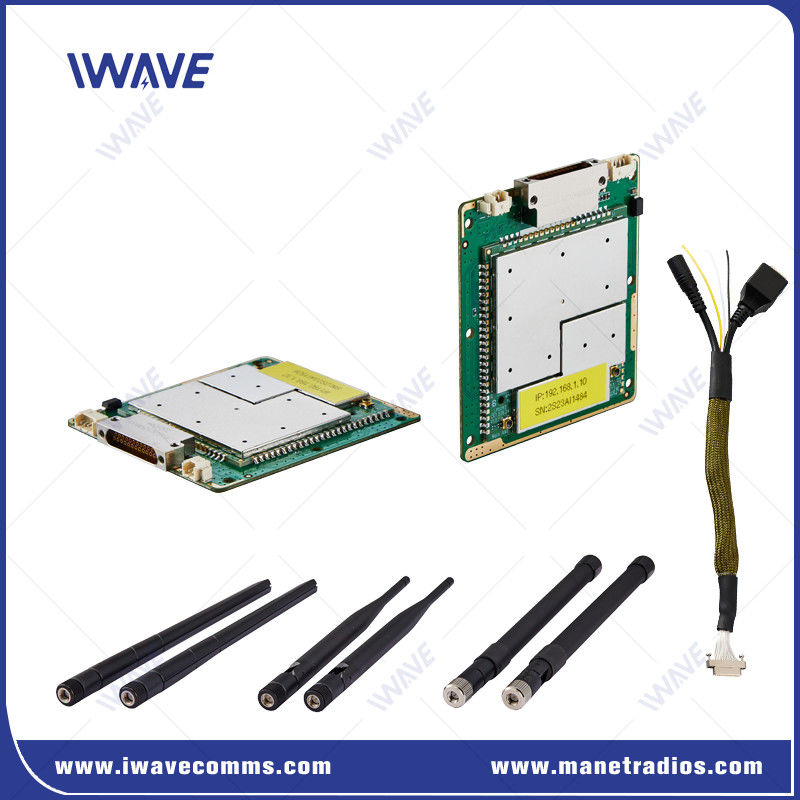

UAV용 슈퍼 미니어처 트라이 밴드 디지털 IP MESH 데이터 전송 모듈
소개
FD-61MN은 드론, UAV, UGV, USV 및 기타 자율 무인 차량용 소형 OEM 트리 밴드 디지털 IP MESH 데이터 전송 모듈입니다.이 디지털 메쉬 링크는 "인프라 없는"네트워크를 통해 3개의 소프트웨어 선택 가능한 800Mhz 주파수 대역으로 비디오와 데이터를 스트리밍합니다., 1.4GHz 및 2.4GHz
컴팩트 소프트웨어 정의 라디오 (SDR) 로, FD-61MN는 다양한 드론, 로봇 시스템 및자율주행 차량은 최대 10km의 영향력있는 운용 범위를 제공합니다. 자율 형성 및 자율 치유 능력과 함께 제한없는 주파수 점프는 신뢰할 수있는 통신을 보장합니다.지능적인 시간 기반 블랙리스트 알고리즘이 성능을 향상시키는 동안.
특징
통신 표준:
TD-LTE 무선 통신 표준을 기반으로
어떤 항공사의 기지국과도 독립적으로 작동합니다.
데이터 서비스:
IP 기반의 HD 비디오, 데이터 및 일련 제어 데이터를 위한 무선 통신 링크를 제공합니다.
방해 방지 기술:
자동 주파수 점프 기술 (FHSS) 를 이용합니다.
장애에 대한 저항성을 높이기 위해 적응형 변형을 사용합니다.
자기 형성 및 자기 치유 네트워크:
지속적으로 적응하는 메쉬 네트워크를 구축합니다.
노드가 동적으로 합류하거나 빠져나갈 수 있게 해줍니다. 노드가 사라졌을 때에도 연속성을 보장합니다.
적용
고급 무선 비디오 및 데이터 링크
IP 기반의 HD 비디오 및 데이터 서비스를 보안 및 국방 분야에서 매우 모바일 전술 부대에 제공합니다.
플랫폼 통합을 위한 OEM 형식

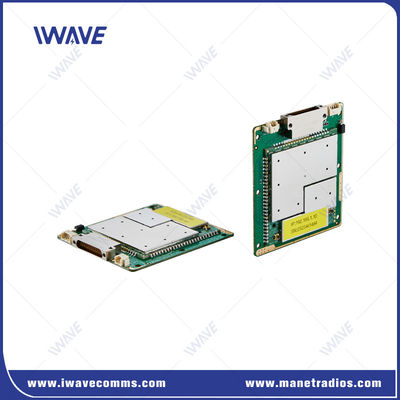

FD-61MN은 OEM ( naked board) 형식으로 제공되며 다양한 로봇 시스템에 통합 할 수 있습니다.
텔레메트리 제어 데이터 전송
IP 주소와 포트를 통해 텔레메트리 제어 데이터를 수신하고 전송할 수 있으며, 멀티 로봇 시스템에서 개별 단위의 정확한 제어가 가능합니다.
확장 가능한 범위
부스터 증폭기를 추가하여 추가 범위를 달성하여 운영 능력을 향상시킬 수 있습니다.
사양
| 기술 | TD-LTE 기술 표준에 기반한 아도크 |
| 암호화 | ZUC/SNOW3G/AES128 선택적 계층-2 |
| 데이터 비율 | 최대 30Mbps ((Uplink 및 Downlink) |
| 통신 범위 | 공중에서 지상까지 10km NLOS 지상에서 지상 1-3km |
| 노드 | 16노드 |
| RF 전력 | 23dBm±2 (2w, 5w 또는 요청에 따라 10w) |
| 지연시간 | 끝에서 끝 ≤5ms-15ms |
| 변조 | QPSK 16QAM, 64QAM |
| 방해 방지 | FHSS (주파수 점프 퍼스펙트럼) |
| 대역폭 | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz |
| 전력 소비 | 5와트 |
| 전력 입력 | DC5-32V |
| 차원 | 60*55*5.7mm |
| 무게 | 26g |
| 3 대역 주파수 | 1.4G: 1420Mhz-1530MHz |
| 800Mhz: 806Mhz-826Mhz | |
| 2.4Ghz: 240-2481MHz | |
| RF | 2 x IPX |
| LAN 포트 | 3x 이더넷 포트 |
| 코무아르트 | 1xCOMUART |
| 전력 입력 | 1* DC5-32V |
데이터 서비스의 강력한 일련 포트 기능
1높은 비율의에리얼 포트 데이터 전송: 바우드 속도는 최대 460800입니다
2일련 포트의 여러 작업 모드: TCP 서버 모드, TCP 클라이언트 모드, UDP 모드, UDP 멀티캐스트 모드, 투명한 전송 모드 등
3.MQTT, Modbus 및 기타 프로토콜. 네트워크에 유연하게 사용할 수 있는 일련 포트 IoT 네트워크 모드를 지원합니다. 예를 들어,사용자가 다른 노드 (drone) 에 제어 명령을 정확하게 보낼 수 있습니다., 로봇 개 또는 다른 무인 로봇) 는 방송 또는 멀티캐스트 모드를 사용하는 대신 원격 제어기를 통해 작동합니다.
|
명령 인터페이스 |
AT 명령 설정 |
AT 명령어 구성을 위한 API/HTTP/UART |
|
구성 관리 |
WEBUI, API 및 관리 소프트웨어를 통한 구성 지원 |
|
|
작업 모드 |
TCP 서버 모드 TCP 클라이언트 모드 UDP 모드 UDP 멀티캐스트 MQTT 모드버스 |
난TCP 서버로 설정되면, 일련 포트 서버는 컴퓨터 연결을 기다립니다.
난TCP 클라이언트로 설정되면, 일련 포트 서버는 목적 IP에 의해 지정된 네트워크 서버에 대한 연결을 적극적으로 시작합니다.
난TCP 서버, TCP 클라이언트, UDP, UDP 멀티캐스트, TCP 서버/클라이언트 공존, MQTT
|
|
보드율 |
1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 |
|
|
조약 |
이더넷, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645, 패스 트로 모드 |
|
|
시스템 관리 |
WATCHDOG 기능을 지원합니다. 모든 시스템 수준의 예외를 식별하고 자동으로 다시 설정할 수 있습니다. |
|
비디오
|
|
